工业设备遥控启停操作控制盒

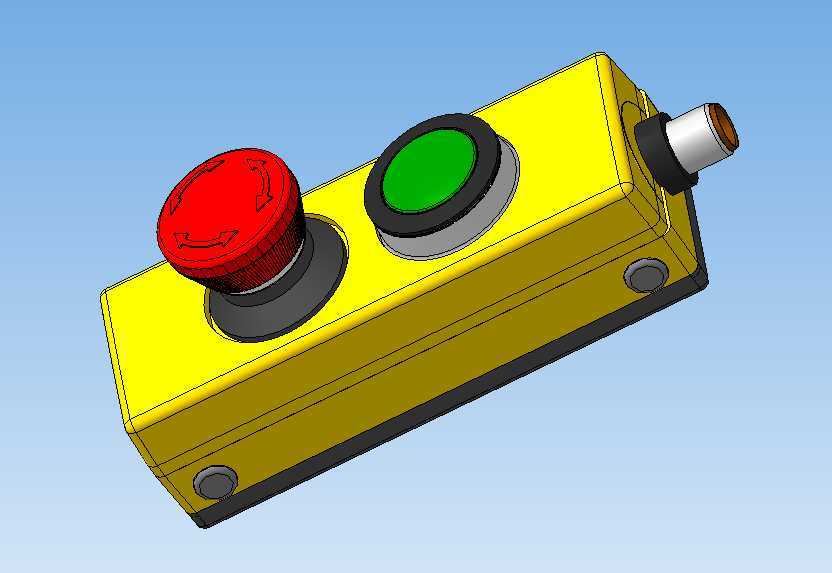

　　这类带急停与启动按键的遥控操作装置，多部署在生产流水线旁侧、大型起重设备作业半径边缘、自动化输送线的巡检点位，或是需要临时手动介入设备运行状态的工位上，替代固定式操作面板的局限，让操作人员可以在视野更好、安全冗余更高的位置完成设备的启动触发与紧急停止操作，避免因操作位视线遮挡引发的设备碰撞、人员误伤等生产事故。从结构设计来看，盒体采用长方体圆角过渡的壳体造型，边角做圆弧处理既可以减少搬运、安装过程中的磕碰掉漆，也能避免尖锐棱角划伤作业人员，壳体表面选用醒目的工业黄色涂装，在车间复杂的设备环境中具备极高的辨识度，操作人员可以快速定位操作位置。盒体上的按键布局遵循工业操作的人机工程逻辑，

　　直径更大的红色急停按钮布置在靠近操作人员惯用手的一侧，采用蘑菇头自锁式结构，按下后可以直接切断设备控制回路，旋转复位的结构可以避免误触导致的设备意外重启；绿色启动按钮紧邻急停按键布置，采用凸面自复位结构，触发行程适中，按压力度符合常规操作习惯，不会因为轻微触碰误触发设备启动。盒体侧端预留的航空接插件接口，用于连接信号传输线缆或是内置无线遥控模块的天线延伸端，既可以支持有线信号传输的稳定连接，也能适配无线遥控的信号收发需求，接口处做了密封台阶设计，搭配橡胶密封圈可以达到常规工业环境的防尘防泼溅要求，适配车间多粉尘、偶尔有切削液飞溅的使用场景。壳体底部预留的两个沉头安装孔位，可以配合螺栓将控制盒固定在设备支架、墙面操作位或是移动小车上，

　　安装孔的间距符合通用工业操作件的安装尺寸规范，不需要额外定制安装支架就能完成适配；盒体侧面的固定螺丝采用内六角沉头设计，装配后螺丝端面与壳体表面齐平，不会突出剐蹭操作人员衣物或是线缆。在实际选型适配过程中，这类控制盒的内部预留了足够的走线空间，可以根据使用需求加装不同的触点模块，适配不同电压等级的控制回路，不管是24V直流的低压自动化设备控制，还是220V交流的常规工业设备回路，都能通过更换内部触点模块完成适配，不需要重新更换整个壳体。设计阶段建模时，需要重点核对按键的按压行程与壳体内部的预留间隙，避免按键按下后与盒体内壁、内部接线端子发生干涉，同时要确认急停按钮按下后的自锁结构行程，保证触发后触点可以可靠断开；

　　接插件的安装位置要避开内部走线的弯折区域，预留足够的线缆弯曲半径，避免线缆长期弯折出现线芯断裂的问题。壳体的壁厚设计兼顾结构强度与材料成本，常规采用ABS工程塑料注塑成型的话，壁厚保持在2.5mm到3mm之间即可满足日常使用的抗冲击要求，边角处做均匀的壁厚过渡，避免注塑过程中出现缩痕、缺料等成型缺陷。在户外临时作业场景使用时，还可以在盒体接缝处加装防水胶条，提升防护等级，满足雨天临时作业的操作需求；针对有防爆要求的作业场景，还可以将壳体材质更换为防爆工程塑料，搭配防爆型按键触点，适配化工、油气等特殊作业区域的使用要求。这类操作控制装置的核心作用是在设备运行过程中，给操作人员提供最直接的控制介入端口，不管是日常的设备启动操作，还是突发状况下的紧急停机，都能通过最简洁的操作路径完成，减少操作步骤带来的反应时间延迟，从硬件层面提升设备运行的安全冗余。建模过程中对按键的纹理做了还原，急停按钮表面的箭头标识可以清晰提示操作人员复位的旋转方向，按钮表面的防滑纹理即使在操作人员佩戴劳保手套的情况下，也能可靠按压触发，不会出现打滑的问题。
