壁挂式陶瓷杯碟悬挂固定结构设计

　　做厨卫五金配套结构设计快十二年，经手的壁挂承载类构件少说也有三百多套，这次的杯碟悬挂结构，是之前做陶瓷卫浴悬挂螺母方案的迭代延伸，核心解决小尺寸陶瓷餐件壁挂收纳的承载与适配问题。

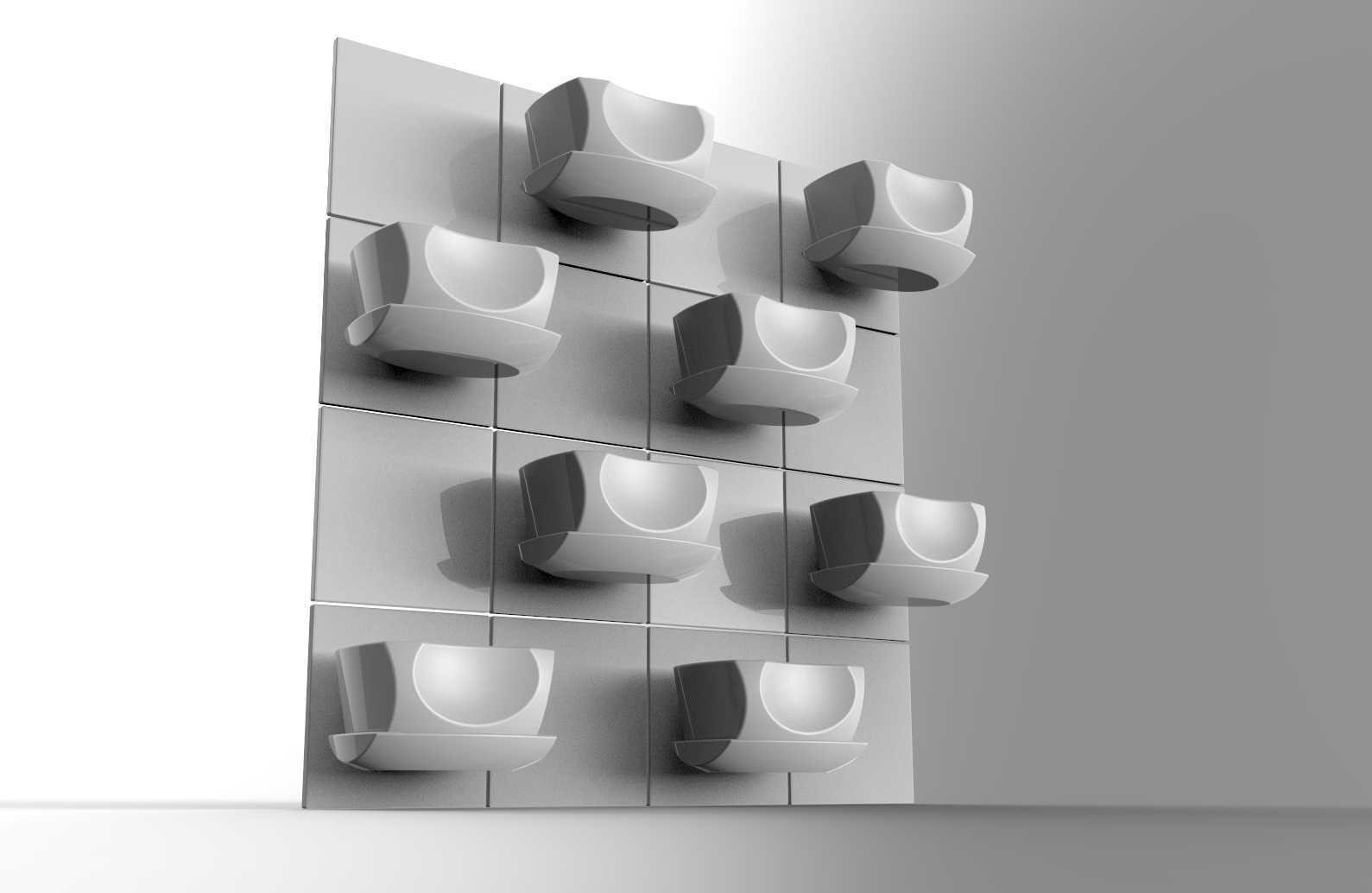

　　先从实际应用场景说，这类结构主要适配小户型厨卫、开放式餐边柜立面、咖啡操作区墙面的垂直空间利用，很多商用咖啡门店的操作区台面寸土寸金，奶缸、试饮杯、常用品鉴杯堆在台面上既容易碰倒，清洁台面的时候还要反复挪动，家用场景里不少人做餐边柜的时候会留空立面装挂架，普通的金属挂架和陶瓷杯碟接触的位置容易留划痕，时间长了金属氧化还会在陶瓷表面留锈印，之前做的方案是用通用悬挂螺母配金属托片，实际落地后反馈有两个问题：一是托片和陶瓷件的接触面是硬接触，杯壁薄的骨瓷款卡上去容易硌出崩口，二是托片的弧度是通用圆弧，和不同杯型的外壁贴合度差，杯子放上去容易歪，碰一下就晃。

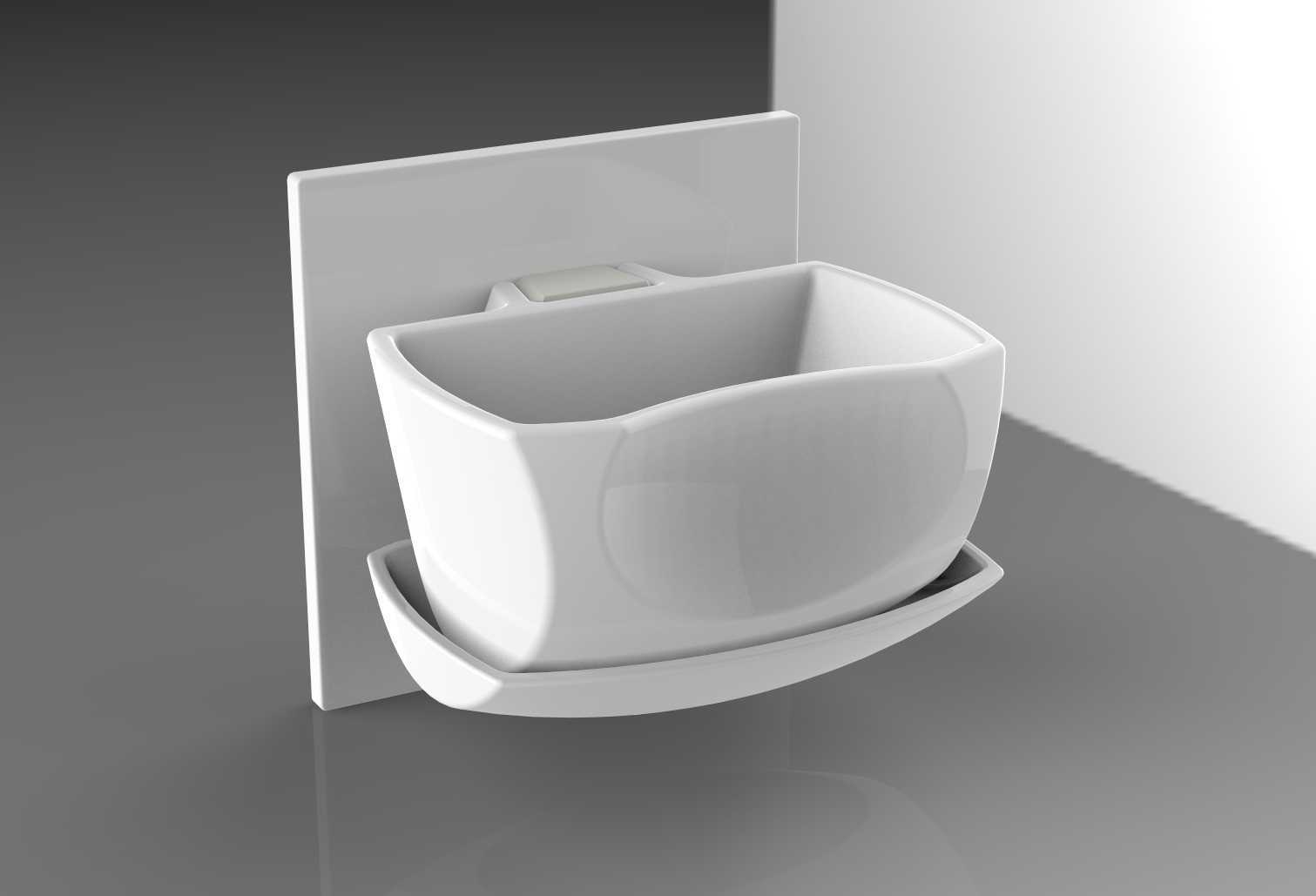

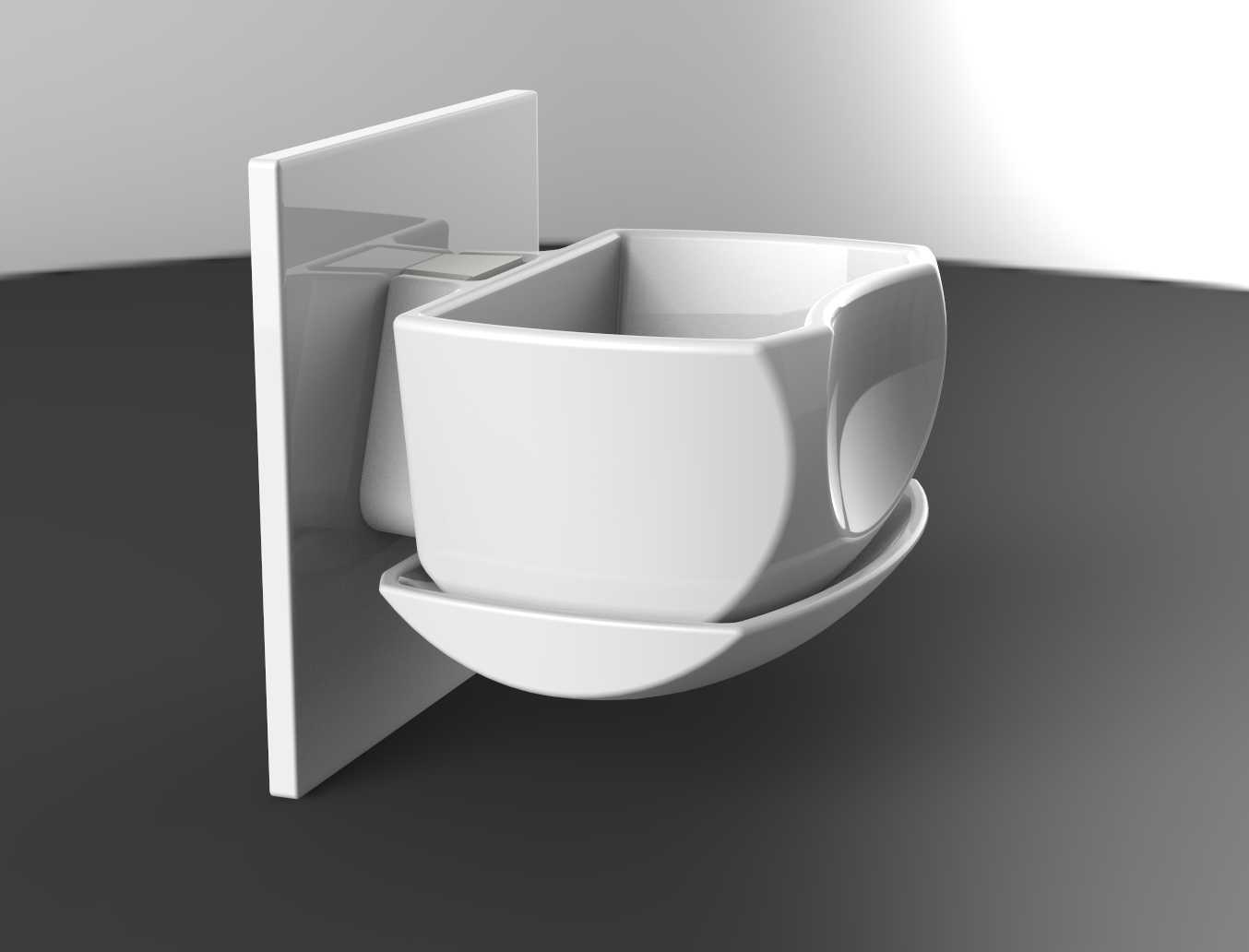

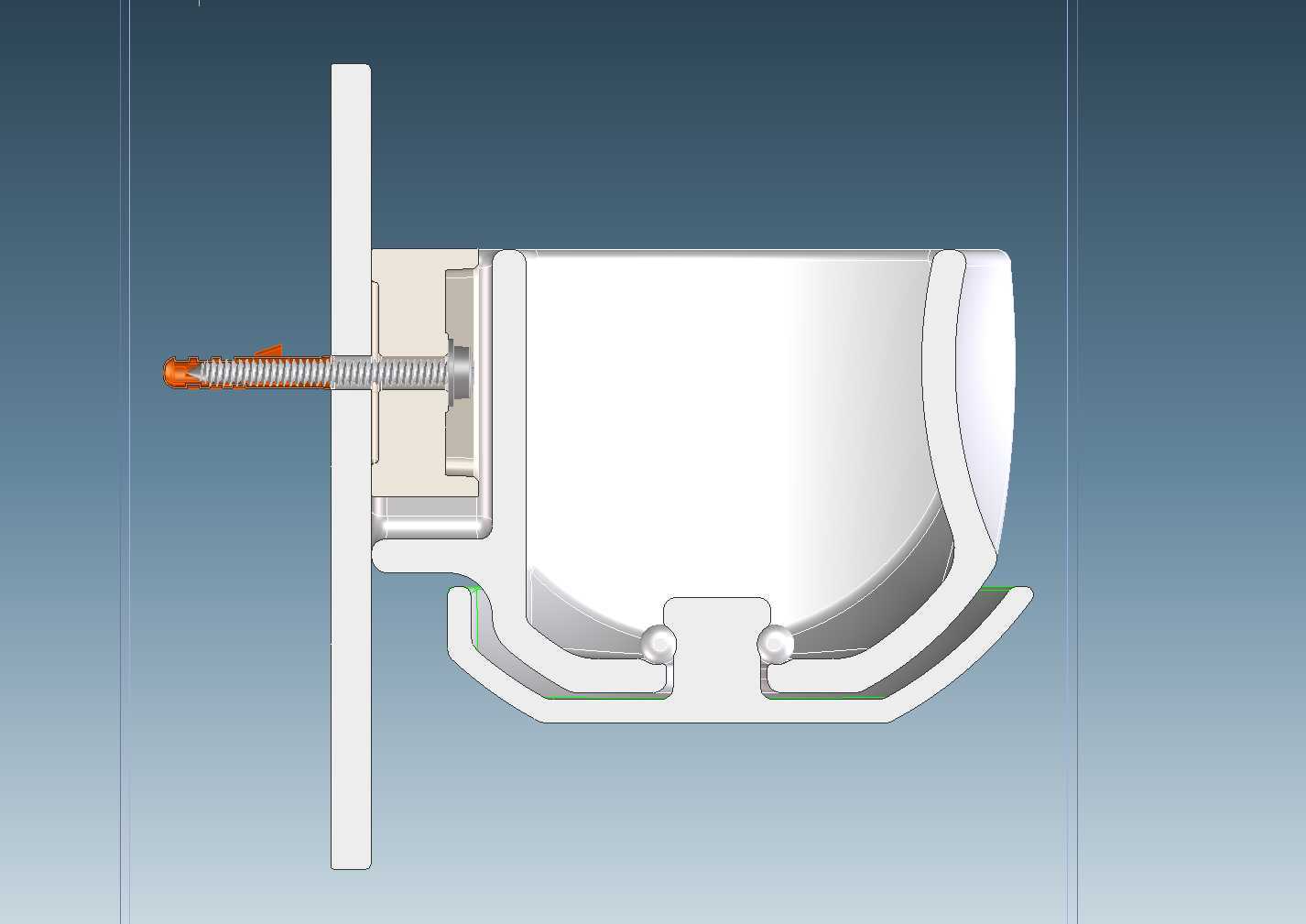

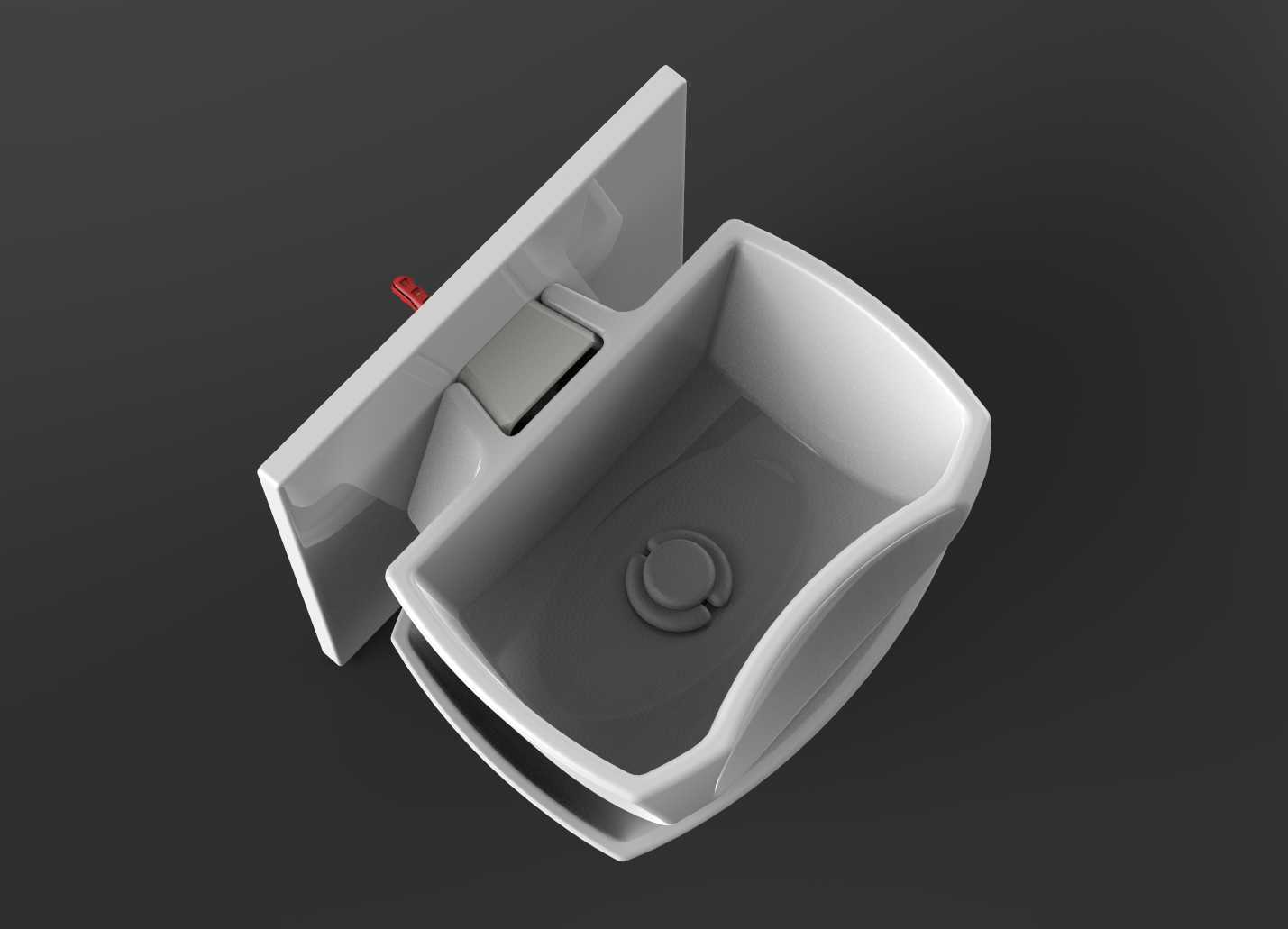

　　这次的结构设计首先调整了承载逻辑，把原来的单点螺母承载改成了背板+承托半槽的一体化承载，背板是和墙面贴合的平直安装面，安装孔位做了沉头设计，装完之后螺丝头不会凸出来刮到杯壁，承托部分没有做全包围的杯架，而是做了和杯身下半段弧度完全匹配的半弧托槽，托槽的深度刚好卡到杯身最大直径往下12mm的位置，这个位置是杯身重心最低的区域，卡进去之后杯子不会往前滑，也不会因为托槽太深拿取的时候卡杯沿。配套的碟托是和杯托一体化延伸出来的半弧托边，弧度匹配配套碟子的下半段边缘，碟子放上去之后刚好和杯底留3mm的间隙，不会因为杯底的水迹积在碟子里泡着杯底，留的间隙也方便通风晾干，避免陶瓷件长期积水长霉斑。

　　安装边界上，整个结构的背板厚度控制在8mm，突出墙面的总厚度是112mm，这个尺寸是反复核对过的，普通的陶瓷马克杯带把手的最大突出尺寸一般在105mm以内，装完之后杯把手离墙面还有7mm左右的间隙，不会蹭到墙面留污渍，也不会因为突出太多路过的时候碰胳膊。安装孔位做了两个水平排布的沉头孔，孔距是60mm，匹配市面上通用的厨卫挂架膨胀螺丝间距，不用重新打孔就能替换原来的旧挂架空位，对已经装修完的墙面非常友好。

　　功能特性上，整个承托结构的接触边缘都做了R2的圆角倒边，没有尖锐的棱边，和陶瓷接触的面没有做硬抛光，留了0.1mm的细微磨砂纹理，既不会刮花陶瓷釉面，还能增加摩擦力，杯子放上去之后哪怕是湿手放的，也不会因为接触面太滑溜下来。结构的承重冗余做的很足，背板和承托部分是一体化的实心结构，按照陶瓷杯加碟子装满水总重500g算，实际静态承重能到3kg，哪怕放稍微重一点的粗陶杯也完全没问题，不会出现长期承重变形的问题。

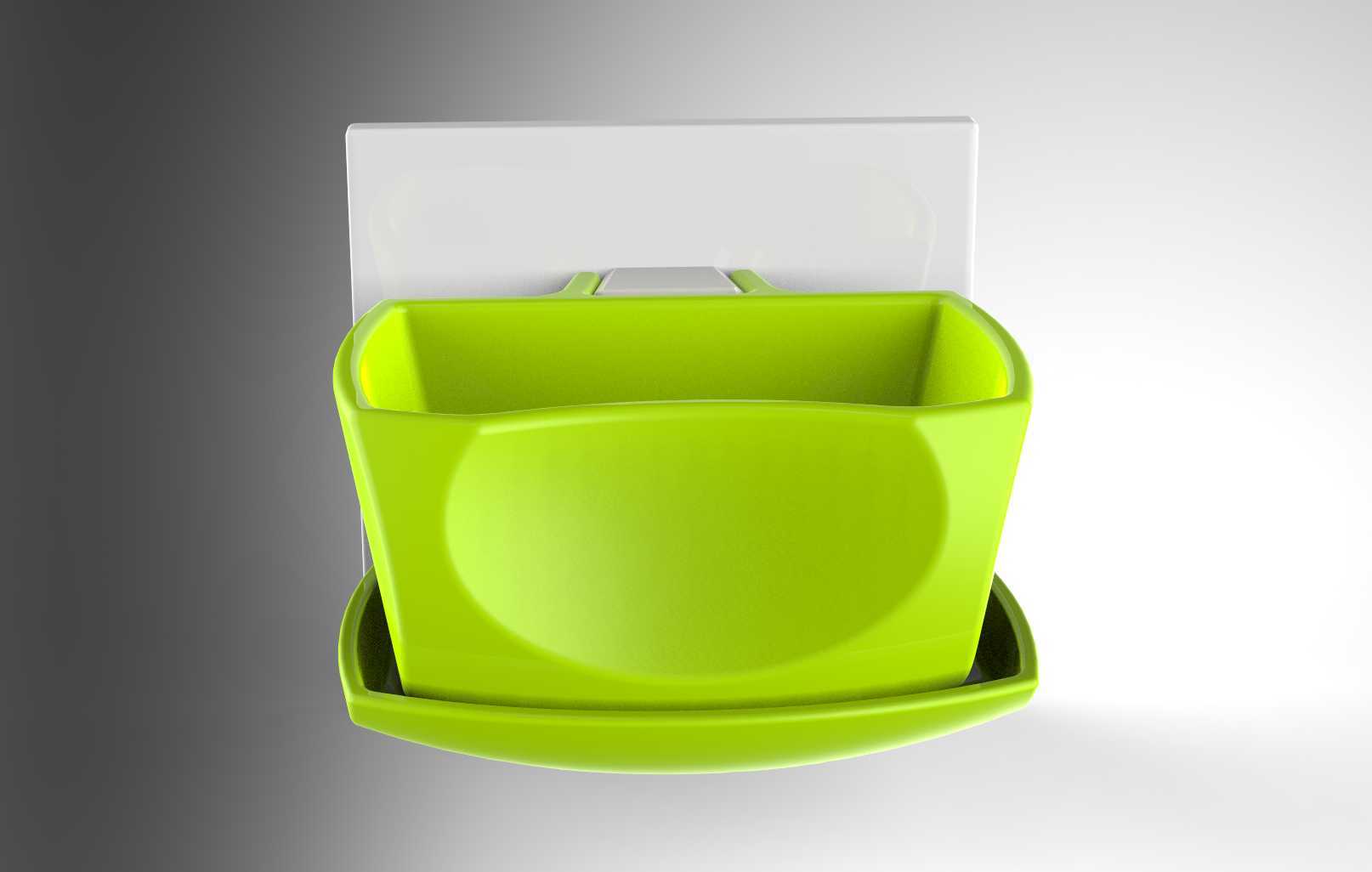

　　设计思路上没有做多余的装饰结构，整个构件的外形是平直背板加流畅的弧面托槽，和陶瓷杯碟的质感匹配，装在墙面上不会抢餐件的视觉重点，毕竟壁挂收纳的核心是托住物件，而不是挂架本身太突兀。之前做方案的时候考虑过做可调节的托片来适配不同杯型，后来实际测试发现可调节结构的连接位置容易积灰，厨卫环境油烟大，时间长了调节关节会卡涩，反而不如固定弧度的一体化结构好打理，擦的时候拿抹布一抹就干净，没有卫生死角。另外特意把杯托的把手避让位置做了内凹处理，不管杯子的把手在哪个方向，放上去的时候都不会被托边卡住，不用刻意对准把手的位置，日常拿放非常顺手。

　　实际落地测试的时候，找了三家咖啡店的操作区装了样件，连续用了三个多月，反馈最多的就是拿取比原来的金属挂架顺手，擦的时候没有藏污纳垢的缝隙，陶瓷杯放上去也没有出现过划痕，之前用金属挂架每个月都有一两个杯子被硌崩口的情况，换了这个结构之后再也没出现过。家用场景测试的时候，不少用户把它装在洗手台旁边放漱口杯，因为承托结构有间隙通风，杯子底部不会一直闷着积水，比那种全包围的杯架不容易滋生水垢。整个结构没有多余的活动零件，安装的时候只要把背板贴在墙面上，对准孔位拧上膨胀螺丝就行，不用复杂的组装，普通用户自己就能装，不需要找安装师傅。
