环形滚珠迷宫益智玩具结构设计

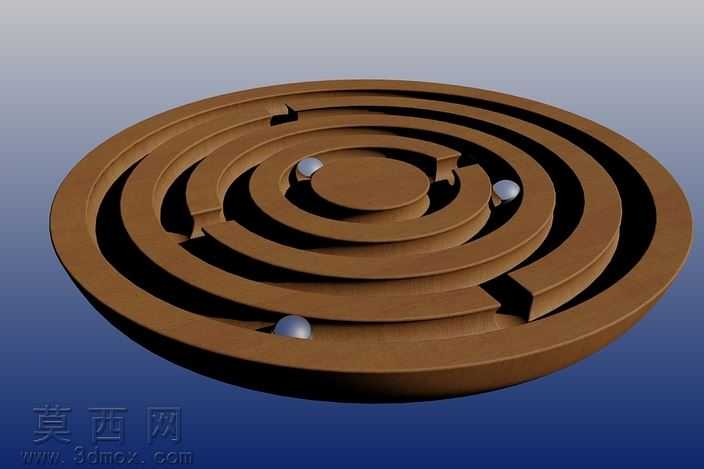

本作品为环形滚珠迷宫益智玩具的三维建模设计，整体采用同轴多层环形嵌套的结构形式，建模过程中首先以中心圆形平台为基准，通过同心圆草图绘制确定各层环形轨道的径向尺寸，利用拉伸特征生成迷宫的基底与侧壁结构，再通过布尔切除运算在连续环形壁上开出连通各层轨道的缺口，形成完整的迷宫通行路径。建模时严格控制各层轨道的宽度尺寸，确保其与滚珠直径形成合理的间隙配合，既保证滚珠能够顺畅滚动，又避免间隙过大导致滚珠卡滞或脱出轨道。材质渲染阶段，迷宫主体采用哑光棕褐色仿木质材质，通过调整材质的粗糙度、凹凸贴图参数模拟实木打磨后的温润质感，还原木质益智玩具的复古视觉效果；滚珠部分采用高反光金属银材质，添加适当的环境反射与高光效果，与哑光的迷宫主体形成鲜明的视觉对比，突出滚珠的运动状态。结构设计上，整体迷宫为圆盘式一体化结构，从最外层环形轨道到中心圆形终点平台，路径通过多层环形壁的缺口逐层向内连通，路径设计兼顾趣味性与难度平衡，既存在多条看似可通行的死胡同岔路，又保证存在唯一的连通路径能够引导滚珠从外层入口抵达中心终点。设计思路围绕传统手持滚珠迷宫的游玩逻辑展开，摒弃了异形迷宫的复杂外轮廓，采用规整的圆形结构降低建模与后续加工的难度，轨道侧壁高度统一设置为滚珠直径的1.2倍，在游玩过程中能够有效阻挡滚珠脱出，同时不会遮挡使用者观察路径的视线。建模过程中对所有转角处都做了微小的圆角处理，避免尖锐直角导致滚珠滚动时出现卡顿，保证滚珠滚动过程顺滑流畅，整体结构无多余零散部件，一体化的盘体结构具备良好的结构强度，既可以作为3D打印的原型进行实物制作，也可作为益智玩具设计的参考方案。
