节能siroco工业离心风轮三维设计

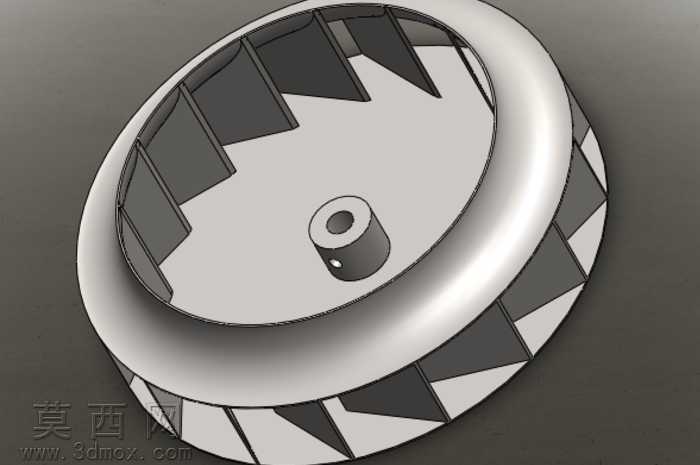

本模型为节能siroco工业风轮，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循前向多翼离心叶轮的气动布局逻辑，首先以旋转凸台特征构建轮盘与轮盖的环形曲面基体，轮盖采用大圆弧过渡的流线型弧面设计，可有效降低气流进入叶道时的冲击损失，匹配节能风机的低阻设计需求。叶片部分采用等厚圆弧前向叶片构型，沿轮盘周向均匀阵列排布，建模时通过草图约束精准控制叶片的入口安装角与出口安装角，保证叶片进出口的气流角匹配siroco风机的大流量、低噪声工况需求，叶片与轮盘、轮盖的衔接处采用小圆角过渡处理，既可以降低应力集中提升结构强度，也能减少气流在叶道内的涡流损耗。中心轮毂部分采用带中心安装孔的凸台结构，建模时预留了标准的轴配合孔径与定位止口，可直接适配常规工业风机的电机输出轴安装需求，轮毂与轮盘的衔接区域做了平滑锥面过渡，引导气流顺畅进入叶道区域。模型完成实体建模后，在渲染环节采用哑光金属质感的材质赋予整体结构，通过环境光遮蔽效果突出叶片的排布层次与曲面过渡细节，清晰展现风轮的内部流道结构与各部件的装配关系。整体设计兼顾气动性能与结构合理性，叶片的数量、弦长、曲率参数均经过优化，可有效提升风轮的运行效率，降低工作噪声，适配工业通风、设备散热等多场景的送风需求，模型的各特征参数可编辑，能够根据不同的风量风压需求快速调整叶片角度、轮径尺寸等核心参数，为后续的仿真分析与样机加工提供精准的三维数模基础。
