汽车管路压力测试专用工装夹具设计

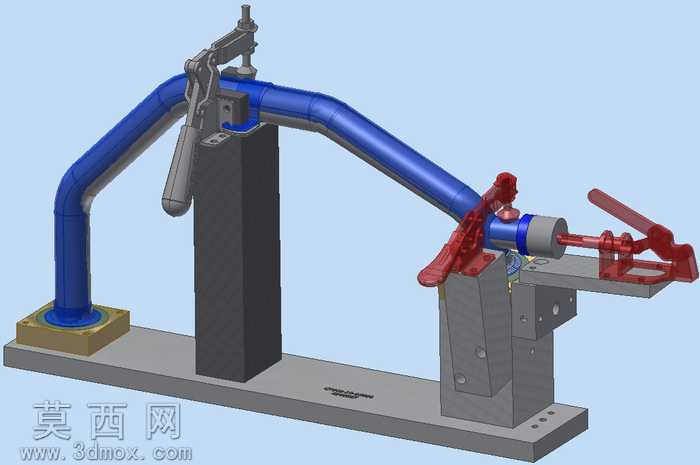

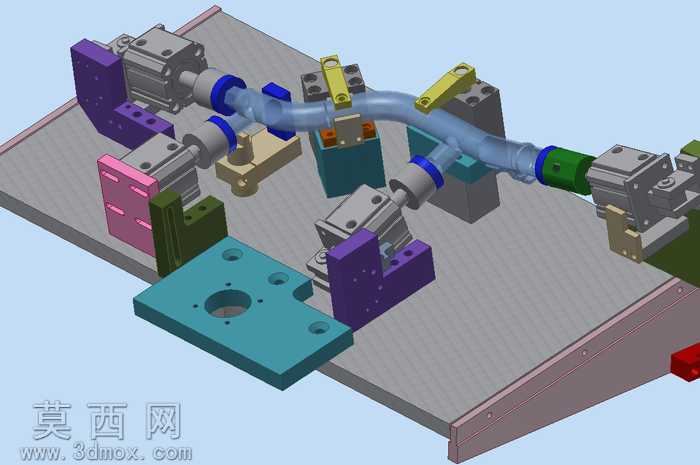

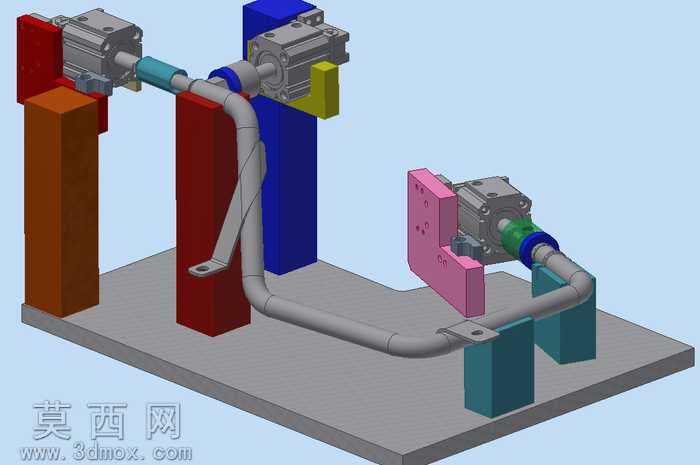

本模型为汽车管路压力测试专用工装夹具，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械工装设计的公差配合规范，对每一处安装定位结构都做了精准的尺寸约束，确保后续加工装配的可行性。模型整体以灰色纹理工装台板为安装基底，台板上根据待测汽车弯管的外形走向，分布式布置了多组定位夹紧与测试对接模块：其中紫色、绿色、粉色的立式定位支座承担不同管段的侧向限位功能，每个支座上都设计了与管身弧度匹配的仿形定位槽，避免装夹过程中刮伤管路表面；黄色的快速压钳结构分布在管路的关键固定点位，采用杠杆式压紧原理，可实现待测管路的快速装夹与拆卸，大幅提升检测工序的操作效率；多组带蓝色密封环的对接接头沿管路轴向布置，接头端采用弹性密封结构设计，能够在测试压力下自动补偿管路端面的形位误差，保证测试过程的密封性，避免压力泄漏影响检测结果；端部的绿色对接模块为压力介质输入接口，可连接外部压力测试设备，向管路内部输送额定测试压力介质。模型渲染阶段对不同功能部件做了差异化材质赋予：工装台板采用磨砂金属材质模拟实际铝合金台板的哑光质感，定位支座采用彩色硬质阳极氧化材质区分不同功能组别，待测管路采用半透明蓝色工程塑料材质，可直观展示管路内部的介质流通路径，密封环采用橡胶材质表现其弹性特质，快速压钳采用金属镀锌材质还原标准件的真实外观。整体设计思路围绕汽车管路压力测试的实际工况展开，充分考虑了不同规格弯管的装夹兼容性，通过模块化的支座布局，可通过更换定位块适配相近外形的管路产品，兼顾了工装的专用性与一定范围的通用性，所有夹紧点都避开了管路的焊接接缝与薄弱部位，防止装夹力造成管路变形损坏，对接接头的同轴度经过反复调整校核，保证管路对接后无额外装配应力，能够真实还原管路在实际装车状态下的承压能力，为汽车管路的耐压性能检测提供可靠的工装支撑。
