大学项目定制多级传动齿轮箱结构设计

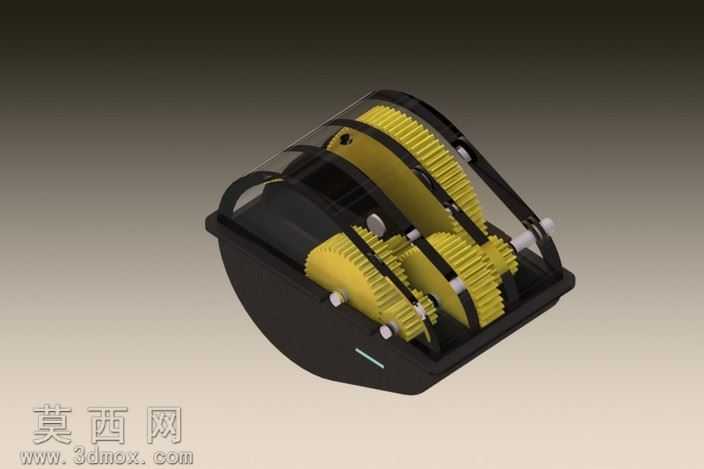

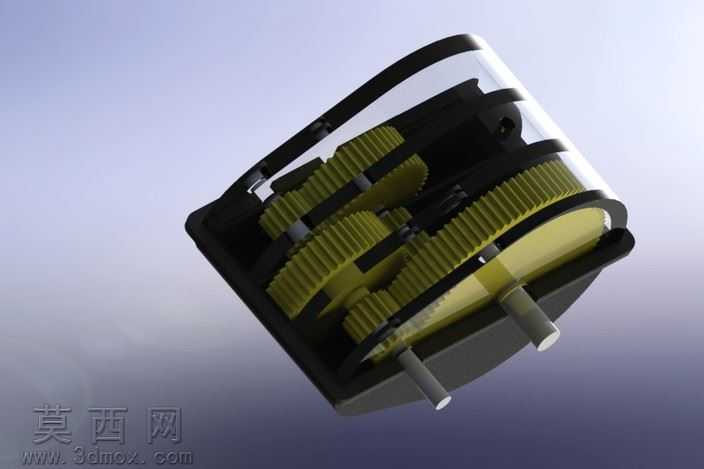

本齿轮箱为大学项目定制开发的多级传动结构，采用三维参数化建模方式完成整体设计，建模过程中先对传动比进行分配计算，确定各级齿轮的模数、齿数、齿宽参数后，依次完成输入轴、中间传动轴、输出轴的轴段结构设计，匹配对应位置的平键、轴肩定位结构，保证齿轮与轴的周向、轴向固定可靠。建模阶段对每一个直齿圆柱齿轮进行精确齿廓绘制，通过渐开线方程生成标准齿形，完成齿根圆角、齿顶倒角的细节处理，避免应力集中问题，各级齿轮按照中心距要求完成装配约束，验证齿轮啮合侧隙处于合理区间，不存在传动干涉问题。箱体采用分体式结构设计，上半部分设置透明视窗结构，可直观观察内部齿轮的啮合运转状态，下半部分为承力基体，预留轴承安装位、轴伸出孔、箱体连接螺孔结构，轴承选型匹配轴径与载荷要求，装配时添加同轴度约束保证轴系运转同轴度。渲染阶段为不同部件赋予差异化材质，齿轮部分采用哑光工程塑料材质模拟尼龙传动齿轮的质感，箱体下半部分采用磨砂黑色硬质塑料材质，透明视窗采用高透亚克力材质并添加轻微折射与反射效果，输出轴采用金属哑光材质模拟钢制轴件的表面质感，整体渲染采用柔和侧光打光，突出内部齿轮的层级排布与啮合关系，清晰展现三级减速传动的动力传递路径。设计过程中重点优化了齿轮排布的空间利用率，在有限的箱体内腔空间中完成三级减速结构的紧凑布置，保证传动比满足项目的减速增扭需求，同时对轴系的支撑跨距进行校核，确保轴件运转时的挠度处于允许范围内，箱体的连接结构采用周边均布螺孔的设计，保证上下箱体连接紧密，可有效阻挡外部灰尘进入箱体内腔，同时避免内部润滑脂泄漏，整体结构兼顾教学展示效果与实际传动功能需求，可直观展示定轴轮系的传动原理与结构组成。
