Kuypers船舶变速箱行星齿轮BK结构设计

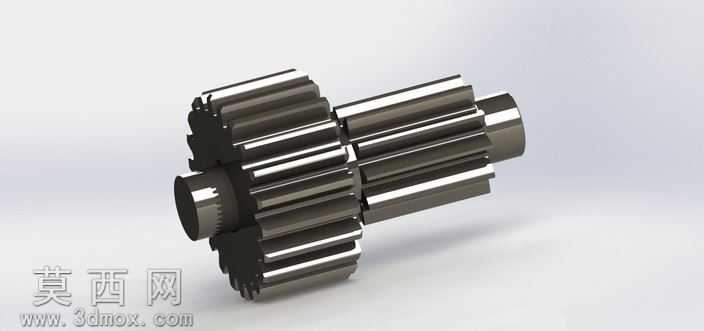

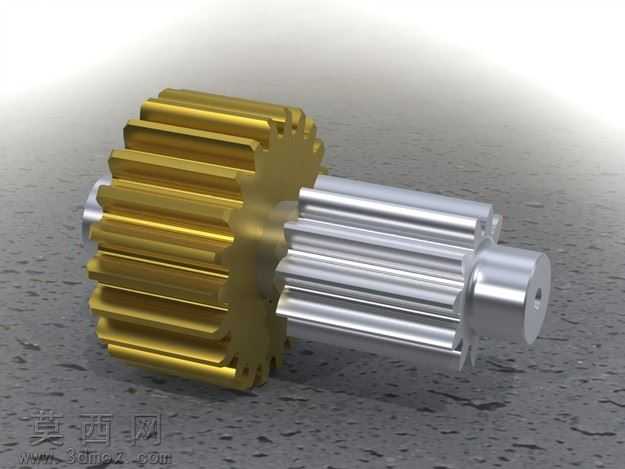

该行星齿轮三维模型采用SolidWorks完成参数化建模，建模过程严格遵循行星齿轮传动的啮合原理，针对双联一体式行星齿轮的结构特征完成全特征建模，首先通过渐开线齿廓方程生成精确的齿形曲线，分别完成两组不同参数外齿轮的齿形拉伸、齿向修形与倒角处理，保证齿面啮合的接触精度与传动平稳性。中间连接轴段采用同轴度约束完成结构搭建，对轴端的花键定位结构、轴肩过渡圆角进行精细化建模，避免应力集中问题，整体装配采用同轴、齿轮啮合等标准配合约束，确保各部件相对位置符合传动设计要求。渲染阶段采用金属合金钢材质，调整材质的粗糙度、金属度与环境反射参数，还原淬硬齿轮表面的金属光泽与机加工纹理，通过三点布光方案突出齿面的轮廓结构与轴段的圆柱面光影过渡，背景采用浅灰色渐变环境，清晰展现零件的整体结构与细节特征。该模型为Kuypers典型规格BK系列船舶变速箱系统的核心传动零件，设计过程中充分考虑船舶传动工况下的大扭矩承载需求，双联齿轮的同轴布置有效缩短了传动链的轴向尺寸，两组齿轮分别对应不同的传动速比匹配，可实现变速箱的多档位动力传递，齿宽参数经过载荷校核优化，保证在船舶重载工况下的齿面接触强度与齿根弯曲强度满足使用要求，轴端的定位结构可实现与行星架、轴承部件的精准装配，整体结构紧凑，传动效率高，可用于船舶变速传动系统的结构验证、装配干涉检查、运动仿真分析以及工程图纸的生成参考，为船舶变速箱的设计优化、教学演示提供精准的三维数字模型支撑。
