亚拓500直升机主驱动器162T齿轮盘

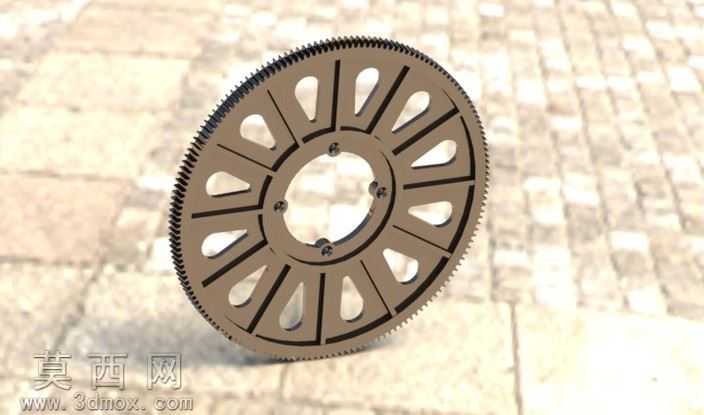

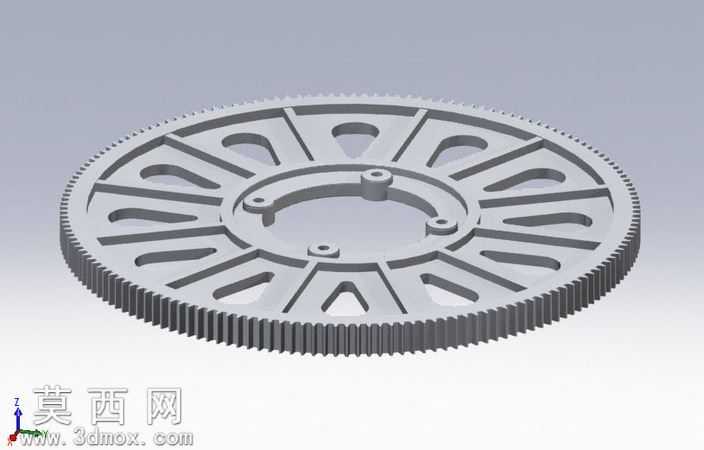

该作品为亚拓500级遥控直升机配套的162T主驱动器齿轮盘三维建模成果，建模过程严格遵循航模传动部件的实际尺寸规范，以SolidWorks为核心建模工具完成全参数化设计。建模初期先梳理齿轮盘的功能逻辑：作为直升机主传动系统的核心从动部件，需要承接电机输出的动力传递给主旋翼，因此整体采用盘式薄型齿轮结构，外圆周均匀排布162个标准模数的直齿齿形，齿形参数完全匹配航模传动的啮合精度要求，建模时通过渐开线齿廓方程生成精准齿形，避免啮合卡顿、传动噪音过大的问题。主体盘面采用辐射状加强筋搭配镂空减重槽的结构设计，十二条辐射状筋条从中心安装基座向外延伸至齿圈内侧，相邻筋条之间开设水滴形与长条形组合的镂空槽，在保证整体结构刚性、抵抗传动扭矩形变的前提下，最大限度降低零件自重，契合航模部件对轻量化的严苛要求。中心安装区域设置环形定位凸台，凸台上均匀分布四个带沉孔的安装柱，用于和旋翼主轴的固定座精准对位锁紧，安装柱的高度、孔径、沉孔深度都按照实际装配公差设计，保证装配时的同轴度，减少高速转动时的动平衡偏差。渲染阶段采用哑光银灰色金属材质模拟航空铝合金加工后的表面质感，对齿面、安装柱端面添加轻微的倒角高光效果，还原机加工零件的边缘工艺特征，背景采用素色浅灰渐变突出零件结构细节，通过柔和的侧光打光凸显齿形轮廓、加强筋的立体感与镂空结构的层次。整个设计过程兼顾了零件的传动功能性、结构强度与轻量化需求，所有结构特征都对应实际加工的工艺可行性，可直接用于零件的数控加工验证、航模配件的改装设计参考，也可作为航模传动系统虚拟装配、运动仿真的基础模型使用，能够直观展示盘式大齿轮在航模传动场景中的结构设计逻辑。
