三旋钮斜面控制盒外观结构设计

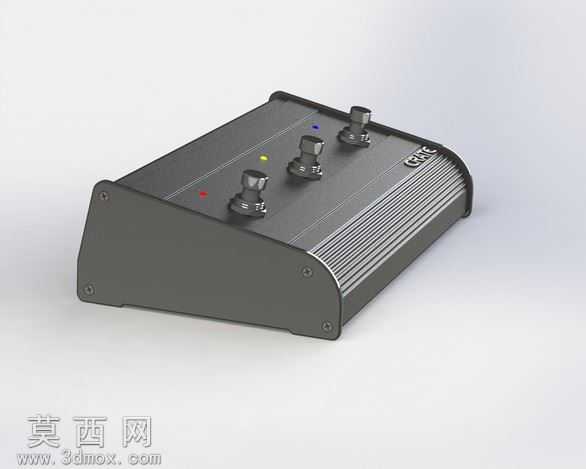

本作品为踏板布局配套的外置控制盒外观三维建模成果，建模过程聚焦外部形态与装配结构的精准还原，未构建内部元器件结构，整体围绕踏板操作场景的人机交互需求展开设计。建模阶段首先确定控制盒的楔形斜面主体形态，采用拉伸、拔模、圆角等基础建模命令构建铝挤外壳的基础轮廓，外壳侧面还原铝型材特有的平行散热筋纹理，通过阵列命令实现等距筋条的均匀排布，保证外观还原度的同时控制模型面数精简。针对壳体的装配结构，在壳体两端的端盖位置精准绘制螺丝安装孔位，通过沉头孔特征还原固定螺丝的装配位置，保证端盖与主体壳体的装配关系符合实际五金件的加工逻辑。顶部操作面的三个旋钮采用同轴建模方式，先构建旋钮底座的安装凸台，再分别制作旋钮主体的滚花防滑纹理、顶部标识点位，三个旋钮沿斜面纵向等距排布，适配坐姿操作时的手指触控角度，操作面同时预留三个状态指示灯的凹位，分别对应红、黄、蓝三色状态提示，点位位置与旋钮排布形成视觉对齐，保证操作面板的视觉秩序感。材质渲染阶段，主体外壳赋予磨砂黑色阳极氧化铝材质，调整材质的粗糙度与金属度参数，还原铝壳表面细腻的磨砂颗粒质感与弱金属反光；旋钮部分采用亮面镀铬金属材质，与哑光壳体形成材质对比，突出操作部件的视觉辨识度；端盖螺丝赋予不锈钢金属材质，还原五金紧固件的冷调金属光泽。整体设计思路围绕踏板系统的外置控制需求，采用楔形斜面造型避免操作时的视觉遮挡，铝挤外壳的形态兼顾散热性能与加工便利性，无内部结构的建模方式聚焦外部装配与外观验证，可直接用于踏板系统的布局匹配、外观方案评审与安装位置校核，模型的外部尺寸、孔位、操作件位置均按照实际使用场景的比例构建，能够适配踏板布局的整体设计协调需求，为整套踏板控制系统的外观整合提供精准的三维参考依据。
