不锈钢材质工业喷气机精细三维设计

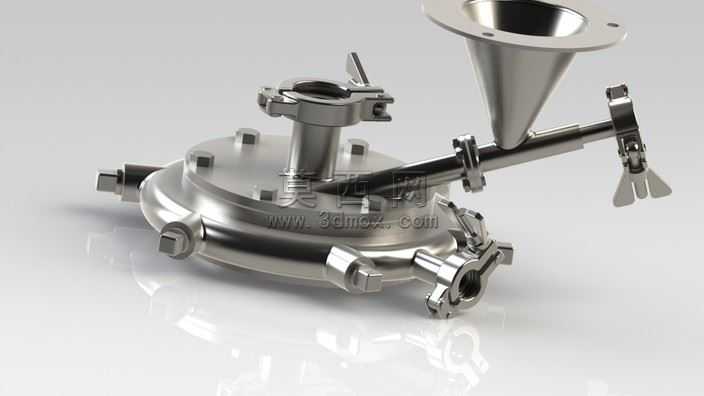

做这个喷气机三维模型的时候，最先敲定的是加工适配视角，毕竟这类不锈钢工业设备最终要落地生产，建模阶段就得把加工环节的限制提前考虑进去，不能只追求视觉效果做没法落地的结构。一开始画主体腔体的时候，本来想做一体化的曲面壳体，后来翻了不锈钢冲压和焊接的工艺参数，发现直径超过三百毫米的一体化腔体冲压脱模难度极大，废品率会高到离谱，干脆把腔体拆成了上下两个带法兰边的盘状结构，法兰边上的螺栓孔位置特意留了加工余量，每个孔的倒角都按快装卡箍的标准尺寸做，不用后期二次改模就能直接适配常用的卫生级管道连接件。那个锥形进料口一开始画的是直上直下的锥面，导流体模拟的时候发现物料在锥面和横管衔接的位置会出现积料死角，反复调了三次锥度，把锥面和横管的衔接处做了R12的圆角过渡，既避免了锐角位置焊接时出现烧穿的问题，也让流体通过的时候不会产生紊流，实际使用的时候不会残留物料堵在接缝处。横管上的快装接头一开始没留卡箍的让位空间，装配模拟的时候发现卡箍的扳扣没法完全扣合，特意把接头位置的管段做了两毫米的下沉台阶，卡箍装上去之后刚好和管身齐平，不会突出一块影响后续的外防护安装。做表面材质的时候没直接用默认的不锈钢材质，特意给经常拆装的卡箍、接头位置加了轻微的拉丝纹理差异，主体腔体因为是焊接后整体抛光，表面的反光更均匀，经常拧动的扳扣位置做了一点点磨损的质感，渲染出来的效果不会像千篇一律的亮面金属那样假。底部的支撑脚一开始想做四个均匀分布的支脚，后来算重心的时候发现进料口装了物料之后整机重心会往进料锥一侧偏，特意把靠近进料锥的两个支脚往外挪了十五毫米，还把支脚和腔体连接的位置加了三角形的加强筋，避免长期承重出现焊缝开裂的问题。所有配合的位置都按公差要求留了间隙，比如快装接头的密封槽深度刚好卡标准的硅胶密封圈，装上去之后不会出现过紧压坏密封圈或者过松漏料的问题，法兰边上的螺栓孔特意做了0.2毫米的位置偏差冗余，实际生产的时候就算加工有一点点误差也能顺利装配。整个模型做完之后做了好几次干涉检查，把所有运动部件的活动行程都模拟了一遍，卡箍扳扣扣合的时候不会碰到相邻的管段，进料口的法兰和上方的送料设备对接的时候也不会有位置冲突，不管是用来做生产加工的参考，还是做设备展示的渲染素材，都能直接用不用再大改结构。
