逆向工程设计手持链锯三维结构模型

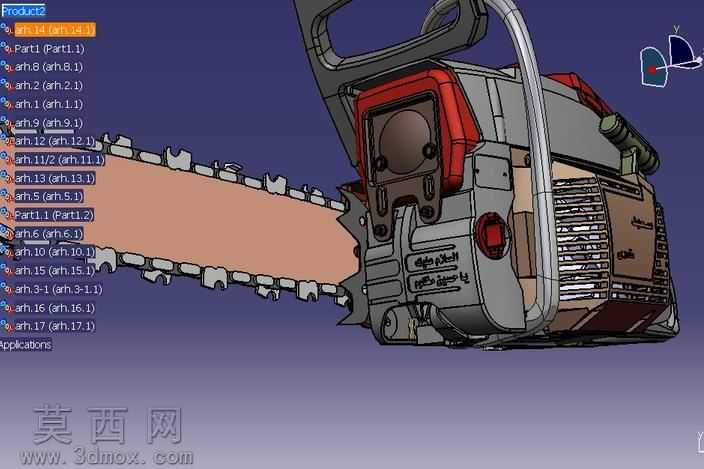

本作品为手持动力链锯的三维结构模型，采用逆向工程设计思路完成全参数化建模，完整还原了链锯从动力单元到切削执行端的全部结构细节。建模过程中首先对实体链锯的外观轮廓、装配间隙、部件比例进行三维扫描数据拟合，在三维建模环境中按照自上而下的装配逻辑搭建整体装配骨架，将整机拆分为动力壳体、燃油供给单元、传动机构、导板锯链组件、握持防护结构五大模块逐一建模。材质表现上，针对不同部件的物理属性分别设置对应材质参数：发动机散热格栅区域设置哑光金属铸铁材质，还原动力单元的厚重金属质感；左右握持手柄区域设置防滑工程塑料材质，添加细微的磨砂纹理表现塑料件的表面触感；锯链切削齿部分设置高硬度合金钢材质，添加金属切削刃的反光特性与细微使用痕迹；导板部分设置高强度合金钢材材质，表现出金属板材的平整质感与边缘的硬化处理特征；油箱与侧盖部分设置耐油工程塑料材质，还原塑料壳体的半哑光表面效果。结构设计上完整还原了链锯的内部传动逻辑，建模时预留了曲轴转动、锯链循环运动的运动仿真自由度，各部件之间的装配间隙严格参照实体产品的公差标准设置，既保证了装配结构的合理性，也为后续的运动仿真、结构优化提供了完整的模型基础。逆向建模过程中重点处理了曲面过渡区域的平滑度，针对手柄与动力壳体连接的复杂曲面，通过多组曲率连续的曲面拼接完成造型，避免出现曲面棱角、断层等问题，保证外观造型与实体产品的一致性。同时对锯链的单个切削齿、连接链片进行参数化建模后通过阵列装配完成整条锯链的搭建，可直接用于后续的切削运动仿真、受力分析等工程场景，整机模型结构完整，部件层级清晰，可用于电动工具产品的结构参考、逆向设计教学、产品展示等多种场景。
