三井0.75kw齿轮减速电机系列结构

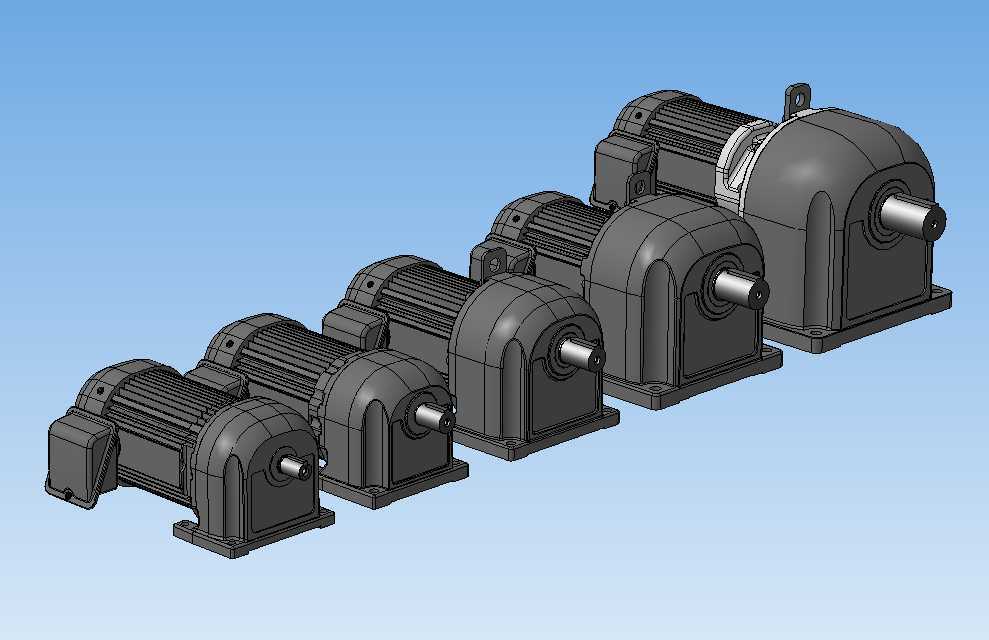

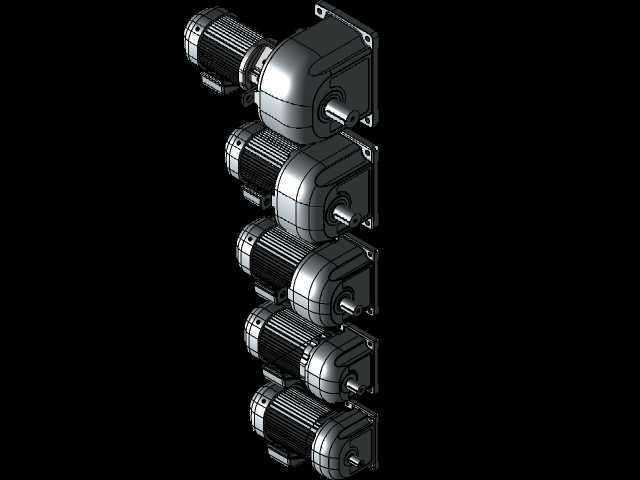

　　这套齿轮减速电机的三维结构，覆盖了同功率段不同减速比的机座规格，建模时完全按照实际量产机型的装配逻辑搭建，所有配合面、安装孔位、外接接口的位置都和实物保持一致，能直接用于设备布局阶段的干涉校验，不用再反复核对二维样本的尺寸偏差。做自动化线布局的时候，很多工程师容易忽略减速电机的出线方向、接线盒位置还有尾部风罩的突出尺寸，这套模型把这些细节都做了还原，不管是侧装、卧式安装还是法兰立式安装，都能直接在装配体里调整姿态，提前排查和周边护罩、输送架体的空间冲突。从实际应用场景来说，这类0.75kw功率段的齿轮减速电机，覆盖了轻工输送、小型包装设备、食品加工流水线、自动化仓储分拣机构的动力需求，不同减速比的机型对应不同的输出转速和扭矩，

　　选型的时候不用单独找每个机型的外形图，直接调用同系列模型就能快速匹配安装空间。设计思路上，整个系列采用模块化的共用机座逻辑，同一功率段的电机本体部分结构通用，只通过调整齿轮减速箱的内部传动级数、输出轴轴径、安装脚位的孔距来覆盖不同输出参数的需求，建模的时候也保留了这种模块化的拆分逻辑，电机定子壳体、减速箱腔体、输出轴端盖、接线盒组件、尾部散热风罩都是独立的零件体，要是做变型设计，可以直接替换对应模块调整参数，不用从零开始重建结构。安装边界方面，卧式安装的底脚孔采用长圆孔设计，预留了安装时的位置调整余量，输出轴的键槽尺寸、轴伸长度都符合通用传动件的配合标准，不管是装链轮、同步带轮还是联轴器，都能直接匹配标准件库的模型，

　　不用额外修正配合尺寸。很多新手做设备设计的时候，容易把减速电机的重心位置算错，导致安装支架设计得过于单薄，运行时出现共振，这套模型的零件密度都按照实际材质做了赋值，在装配体里可以直接读取整机的重量、重心坐标，给支架的强度校核提供准确的参考依据。另外，模型里还原了减速箱的注油孔、油位镜、放油螺塞的位置，做设备维护空间预留的时候，可以直接在三维环境里模拟注油、放油的操作空间，避免设备装好之后出现维护工具伸不进去、油位观察视线被遮挡的问题。不同机座号的机型，输出轴的中心高是成系列递增的，做线体设计的时候，如果需要不同段的输送速度匹配，直接替换对应减速比的电机模型，不用重新调整安装面的高度尺寸，能大幅缩短布局调整的时间。

　　接线盒的位置预留了电缆防水接头的安装空间，模型里的接线盒腔体尺寸也和实物一致，做电气布线的时候可以准确估算电缆的弯曲半径，避免出现线缆长度预留不足、接头无法正常紧固的问题。尾部的散热风罩和电机壳体的配合间隙、风叶的尺寸都做了还原，要是设备需要加装额外的散热导流结构，也能直接基于这个模型做周边结构的适配，不用反复测量实物的外形尺寸。
