带锁紧卡扣的穿板式挠性软管快接结构

　　在气动控制回路、低压流体输送、小型液压辅件管路、实验台气路布设这类需要频繁拆装管路的场景里，穿板安装的挠性软管快速接头是非常常用的连接件，很多设备出厂做气路、水路预装时，都会优先选用这类结构，省去现场套丝、缠生料带、拧螺母的繁琐工序，后期维护拆换管路也不用整体截断管线，扳开卡扣就能完成插拔，作业效率比传统硬管接头高不少。

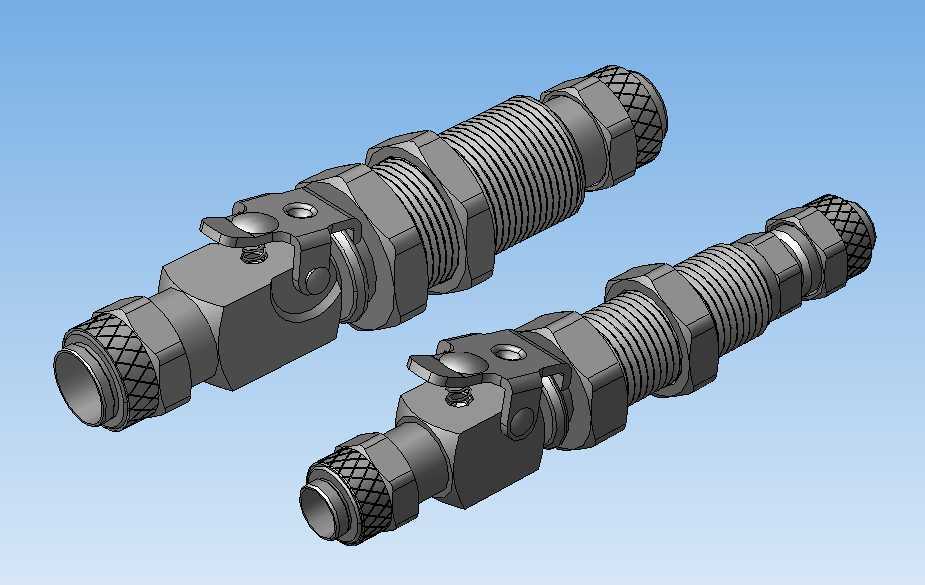

　　这款接头的整体结构采用穿板固定设计，中间段加工有连续外螺纹，配套两个锁紧薄螺母，安装时可以根据面板、设备壳体的实际厚度调整两个螺母的间距，把接头牢牢夹装在安装板上，不会因为管路拉扯、设备振动出现松脱移位，安装板的开孔只需要按照接头中间螺纹段的大径预留0.2-0.5mm的间隙即可，不需要额外加工定位台阶，对安装面的加工精度要求很低，适配厚度1mm到12mm的各类金属、非金属安装面板，不管是薄钣金设备外壳还是厚PVC实验台面板都能可靠固定。

　　接头两端的连接结构做了差异化设计，一端是带滚花纹理的软管插接端，滚花段的作用是插入挠性软管之后，配合外置喉箍或者管卡夹紧时，增加软管内壁和接头外壁的摩擦力，避免管路带压时软管从接头上滑脱，插接端的端部做了15度的导向倒角，插装软管的时候不需要反复扩口，稍微用力就能把软管推到插接根部的定位台阶处，不会出现软管插不到位导致的泄漏问题；另一端是快接锁紧端，采用偏心卡扣式锁紧结构，卡扣的转轴做了限位设计，扳到锁紧位置时卡扣会自动过死点锁止，不会因为管路振动、压力波动自己弹开，解锁的时候只需要把卡扣向上扳起30度左右，就能把对接的公头直接拔出来，整个插拔过程不需要额外工具，单手就能操作。

　　从结构设计的细节来看，接头内部的流道做了等径过渡处理，没有突然的变径或者直角台阶，流体通过的时候压力损失很小，不会因为流道突变产生紊流、噪音，也不容易在流道内部残留介质，输送洁净气体、清水这类介质的时候不会出现积污堵管的问题。接头外部的所有棱角都做了R0.5以上的倒圆处理，安装、插拔的时候不会划伤操作人员的手套或者皮肤，卡扣的扳动位置做了凸起的防滑纹理，手上沾有少量油污或者水的时候也能顺利扳动卡扣，不会打滑。

　　实际选型使用的时候需要注意，这类接头的锁紧结构适配同规格的标准快接公头，不能混用不同通径、不同锁紧形式的对接件，否则会出现锁不紧、泄漏甚至接头崩开的问题；穿板安装的时候两个锁紧螺母要对角均匀拧紧，不要单边使劲拧，避免接头螺纹段出现倾斜，导致对接的时候公头插不到位；插接挠性软管的时候要确认软管推到插接端的根部定位台阶，再锁紧喉箍，喉箍的锁紧位置要对准滚花纹理段，不要压在倒角或者光杆段，否则受压的时候软管容易脱开。

　　这类快接结构在日常使用中不需要额外加注润滑脂，内部的密封件如果出现老化泄漏，只需要拆开卡扣端的压帽，更换对应规格的O型圈就能继续使用，不需要整体更换接头，维护成本很低。针对有一定腐蚀性的介质使用场景，只需要更换对应材质的密封件和接头本体材质即可，整体安装尺寸、锁紧结构完全通用，不需要重新设计安装面板的开孔尺寸，设备改型的时候适配性很强。
