无钥匙球形室内门锁把手结构设计

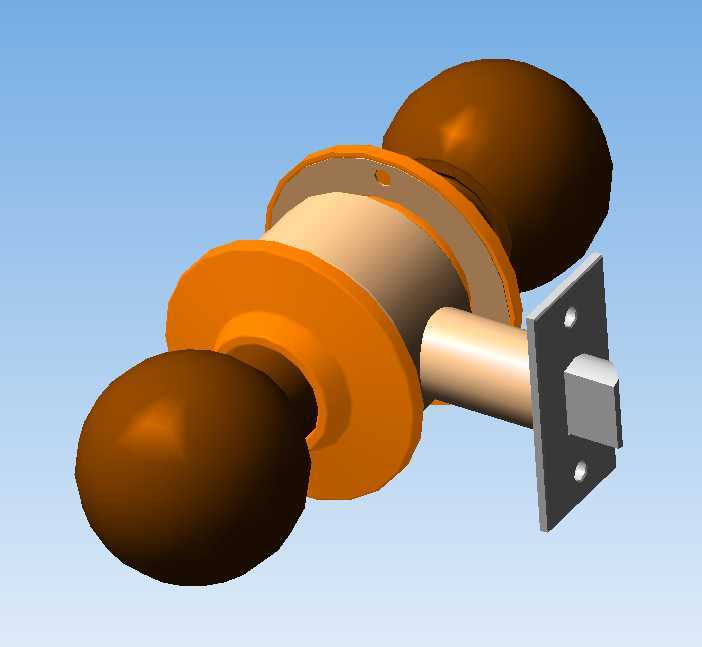

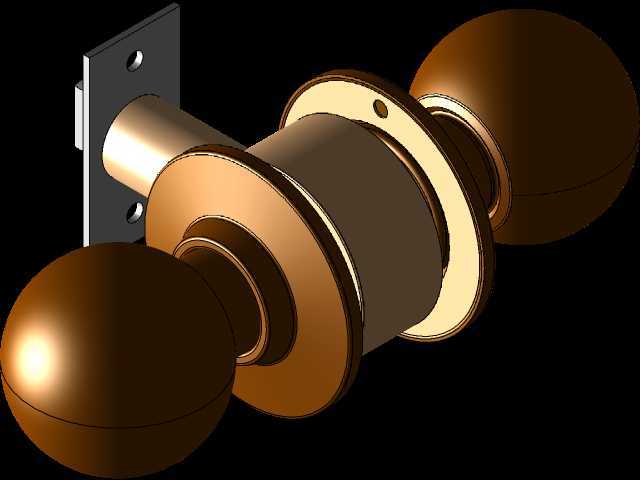

　　在民用室内空间的五金配套设计中，无钥匙球形门把手是应用频次极高的构件，这类构件主要适配卧室、书房、储物间等无需高等级防盗、仅需实现空间隔断与临时锁闭功能的场景，相比带钥匙的入户锁具，它的操作逻辑更简便，日常使用中不会出现钥匙遗失导致无法开门的问题，尤其适配有老人、儿童活动的家庭场景，也广泛用于写字楼内部独立办公室、小型商用隔间的门扇配套。从结构设计逻辑来看，这款无钥匙球形把手采用对称式双球握柄布局，两侧握柄均为圆润椭球造型，表面做光滑弧面过渡，没有尖锐棱角，日常开合门扇时握持受力均匀，手掌贴合度较好，即便手部沾有少量水渍也能稳定施力转动，不会出现打滑脱手的情况。握柄与门扇贴合的位置设置了双层环形装饰挡圈，挡圈采用台阶式结构设计，

　　靠近门扇的一层直径更大，能够完全覆盖门扇上的安装开孔边缘，遮挡开孔加工时产生的毛刺与尺寸偏差，降低现场安装的精度要求，外层挡圈直径略小，与握柄根部做平滑衔接，避免积灰同时提升整体外观的协调感。中间的锁体穿杆部分采用圆柱式结构，穿杆截面为正圆形，适配市面上绝大多数标准厚度室内木门、复合门的开孔尺寸，穿杆穿过门扇后与侧面的锁舌组件配合，锁舌采用斜舌设计，常态下锁舌弹出卡在门框的锁舌盒内实现门扇闭合，转动两侧任意一个球形握柄时，内部的传动结构会带动锁舌回缩，即可完成开门动作，因为是无钥匙结构，锁体内部没有设置锁芯拨块与钥匙传动机构，整体零件数量更少，装配工序更简单，生产过程中的品控节点也相应减少，长期使用的故障率更低。安装边界方面，

　　这款把手的锁体穿杆长度适配常规40-50mm厚度的室内门扇，安装时仅需要在门扇对应高度位置开出直径适配的圆形穿杆孔，同时在门扇侧边开出锁舌安装位的方形槽即可完成固定，不需要额外加工复杂的异形孔位，普通装修工人借助基础的开孔工具就能完成现场装配，不需要专业锁具安装人员上门操作。锁舌组件的固定片采用平直金属片结构，通过两颗螺丝固定在门扇侧边，固定片上的两个安装孔位做了长圆孔设计，允许安装时根据门框锁舌盒的实际位置做上下、前后的小幅微调，避免因为门扇加工或者门框安装的累计误差导致锁舌对位不准、开关门卡滞的问题。从实际使用的耐久度设计来看，球形握柄与内部传动杆的连接位置采用了嵌入式卡簧固定结构，长期反复转动不会出现握柄松动脱落的问题，

　　内部传动的拨片采用耐磨金属材质，转动过程中的摩擦阻力小，开关门的手感轻盈，不会出现转动握柄时卡涩、需要大力施力才能开门的情况。两侧的球形握柄采用对称设计，没有内外侧的区分，安装时不需要辨别方向，能够减少现场安装的出错概率，也方便后期维护时的零件替换，不需要单独储备左右侧或者内外侧的专用配件。挡圈与门扇贴合的面做了微凸的环形筋设计，安装后筋条会轻微压入门扇表面的装饰层，即便门扇表面存在轻微的不平整，也能保证挡圈与门扇表面完全贴合，不会出现缝隙过大导致积灰、或者挡圈悬空晃动的问题。锁舌的伸缩行程做了合理控制，既能够保证门扇闭合后锁舌完全卡入锁舌盒，不会因为外力碰撞导致门扇意外弹开，也不会因为行程过长导致转动握柄时需要的转动角度过大，日常使用时只需要转动很小的角度就能带动锁舌完全回缩，开门动作流畅自然。
