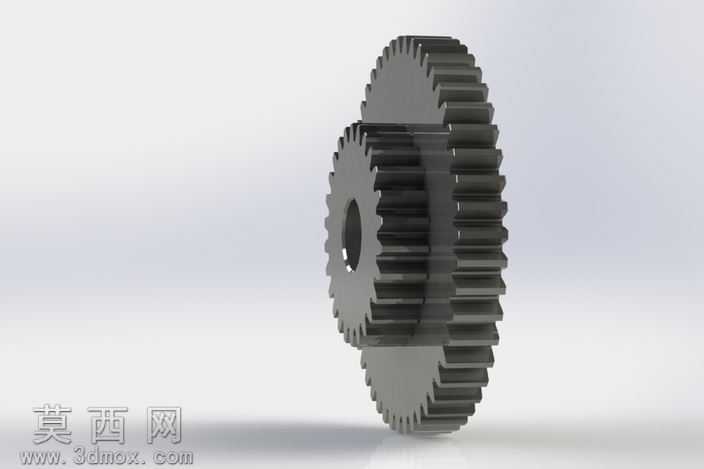

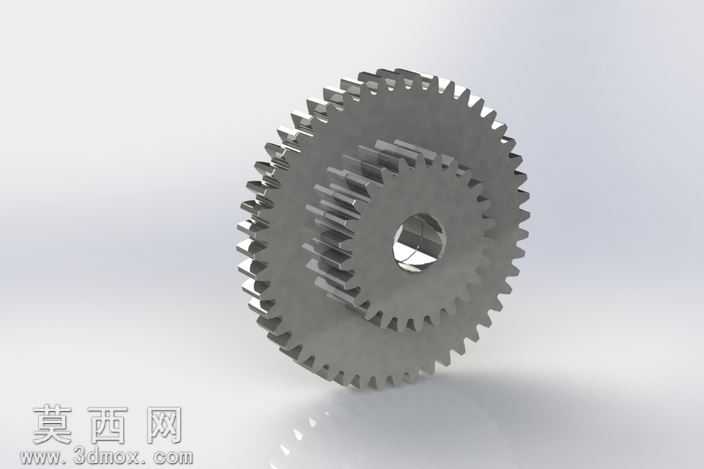

双联式26-48齿变速传动齿轮结构

本作品为双联结构变速齿轮三维建模成果，建模过程以机械传动设计规范为核心依据，首先梳理双联变速齿轮的功能逻辑：该零件通过同轴集成两组不同齿数的齿圈，实现传动系统中不同速比的切换需求，其中小齿圈齿数为26、大齿圈齿数为48，径节参数为DP48，可适配对应径节规格的配对齿轮完成动力传递。建模阶段首先绘制齿轮的基准回转轴线，以轴线为中心分别构建两组齿圈的分度圆、齿顶圆、齿根圆基准轮廓，通过参数化齿廓生成逻辑，按照渐开线齿形的数学方程生成单个轮齿的精确截面，再通过圆周阵列操作完成整圈轮齿的排布，保证每个轮齿的齿距、齿厚、齿形角完全符合机械传动标准，避免传动过程中出现卡滞、啮合间隙不均的问题。之后构建齿轮的基体连接结构，将两组齿圈通过同轴轮毂连为整体，在轮毂中心加工出适配传动轴的安装通孔，孔壁与齿圈的同轴度公差严格控制在传动设计允许范围内，保证齿轮高速转动时的动平衡性能。材质与渲染环节，为模型赋予合金钢材质属性，还原金属零件表面的哑光金属质感，对齿面、轮毂端面等机加工面设置细微的切削纹理效果，对齿根、轮毂过渡圆角位置做圆滑处理，还原真实机加工零件的细节特征。结构设计上，两组齿圈之间设置合理的轴向间距，避免变速换挡过程中不同速比的齿轮出现运动干涉，轮毂的厚度、齿圈的齿宽均按照传动载荷需求做匹配设计，既保证零件的结构强度满足传动扭矩要求，又尽可能控制零件整体重量，降低传动系统的转动惯量。整体建模过程严格遵循机械零件设计的公差与配合要求，所有结构尺寸均经过啮合校验，可直接用于变速传动机构的装配模拟、运动仿真以及后续的加工工艺参考，能够直观展示双联变速齿轮的结构特点与工作原理，为机械传动系统的设计验证提供精准的三维模型支撑。
