镂空编织式通风防护格栅结构设计

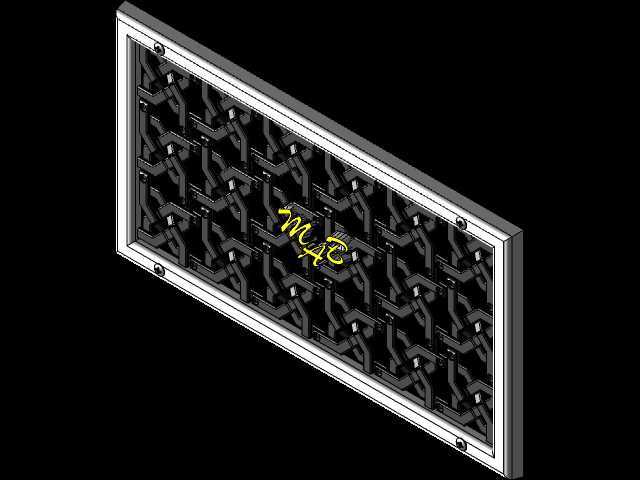

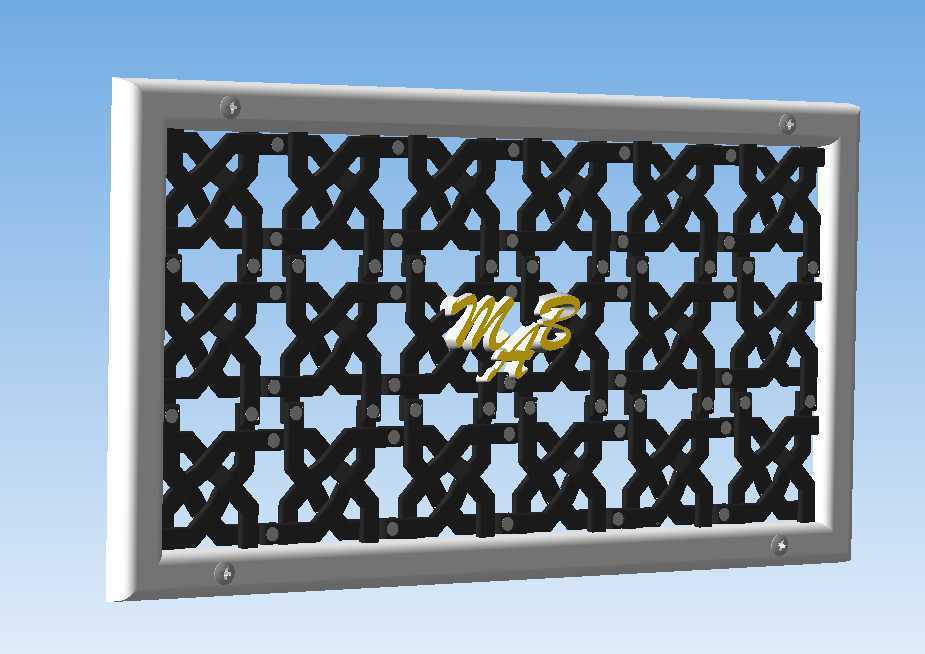

　　这款镂空编织式通风防护格栅，最初是针对机柜侧部通风口的防护需求做的结构设计，实际应用场景覆盖工业电控柜散热口、户外设备箱体通风位、室内装饰性通风隔断等多个领域，核心作用是在保证通风通流效率的前提下，阻挡大尺寸异物进入设备内部，同时兼顾外观装饰性。从结构设计思路来看，格栅主体采用交错编织式的镂空排布，单根格栅条的截面做了圆角过渡处理，避免锐边应力集中，同时交错的编织结构让整体受力更均匀，即使受到侧向的轻微挤压，也能通过条与条之间的连接节点分散应力，不会出现局部断裂的问题。外框采用一体式包边设计，四个角位预留了沉头安装孔，安装时螺丝可以完全沉入孔位，不会突出外框表面，既保证安装后外观平整，也避免螺丝突出带来的剐蹭风险。安装边界方面，

　　外框的厚度控制在15mm以内，适配大部分机柜侧板、设备箱体壁面的安装预留空间，沉头孔的孔位间距按照通用机柜安装孔距标准设计，不需要额外打孔就能直接适配常规尺寸的通风口安装位。从功能特性上看，镂空区域的通流面积占比超过60%，远高于普通冲孔板格栅的通流率，能够满足高散热需求设备的通风要求，同时编织结构的镂空缝隙尺寸控制在8mm以内，能够有效阻挡手指、大尺寸碎屑进入设备内部，兼顾通风效率与防护性能。格栅中间的标识区域做了微凸的浮雕设计，不会额外增加整体厚度，也不会遮挡通风路径，同时可以根据实际使用需求替换不同的标识内容，适配不同品牌设备的外观定制需求。在实际选型使用时，需要注意安装面的平面度公差控制在1mm以内，避免外框安装后出现翘曲，

　　导致格栅条受力不均出现变形；如果用于户外场景，可以在外框表面做喷塑或者阳极氧化处理，提升耐候性，格栅条部分如果采用工程塑料注塑成型，需要添加抗紫外线助剂，避免长期日晒出现材质脆化的问题。结构建模过程中，格栅条的交错位置做了0.1mm的装配间隙预留，避免注塑或者3D打印成型时出现粘黏问题，连接节点处做了加厚处理，提升整体结构的抗冲击性能，即使受到外力撞击，也不会出现格栅条脱落的情况。不同于普通的直条式格栅，这种编织式结构的通风方向是多角度的，不会出现直条格栅容易遮挡斜向气流的问题，通风效率更稳定，同时交错的结构从外部无法直接看到设备内部的构件，具备一定的遮丑效果，适合用在对外观有一定要求的商用设备外侧。外框的内侧做了一圈限位凸台，安装时可以直接卡在箱体的开孔位，不需要额外做定位治具，安装效率更高，凸台的高度为2mm，刚好卡在常规厚度的钣金壁面上，安装后不会出现前后窜动的问题。
