阀用叠层密封承压膜片结构设计

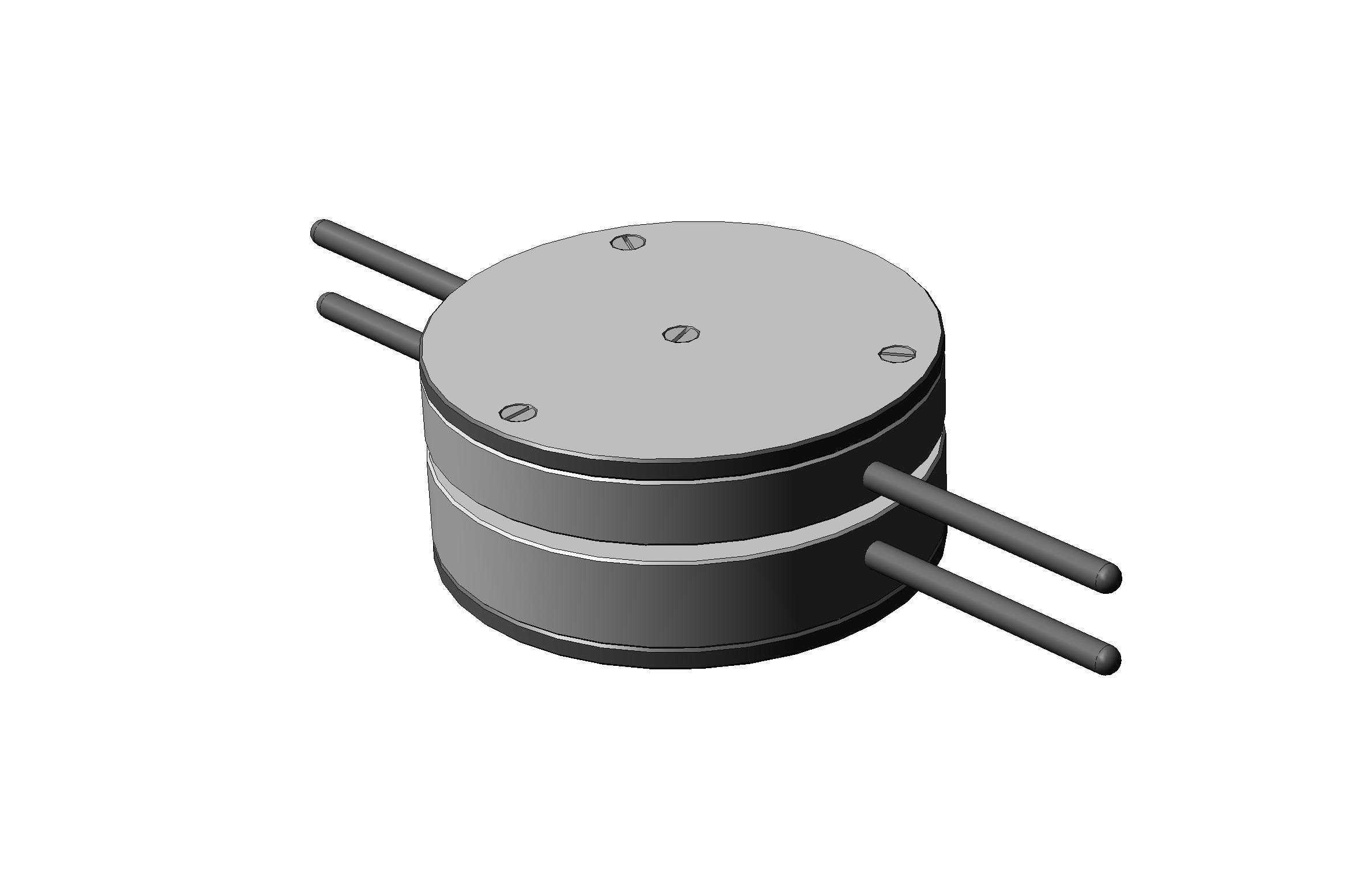

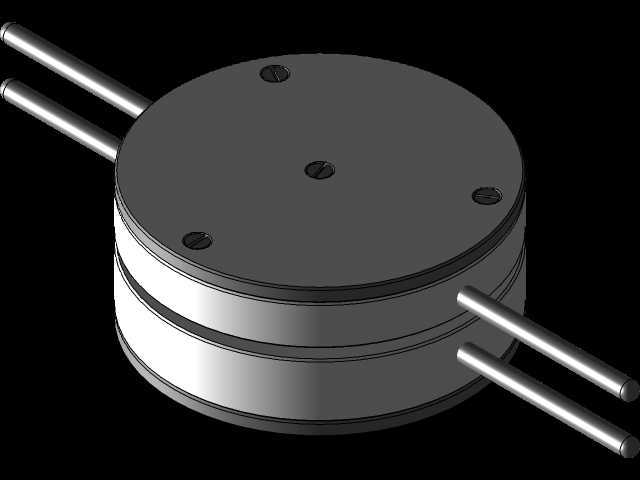

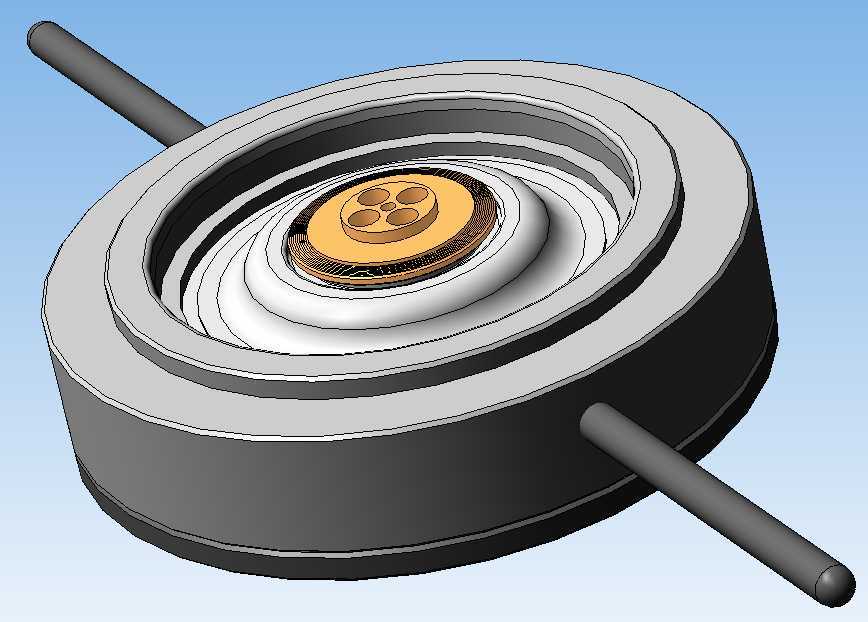

　　在流体控制类阀件的实际应用场景里，这类叠层结构的承压膜片是决定阀件动态密封寿命与压力响应精度的核心零件，常见于气动调节阀、低压疏水阀、燃气切断阀以及医用流体控制阀的腔体内部，承担着隔绝驱动腔与介质腔、传递驱动压力、配合阀杆完成启闭动作的多重作用，和常规平板式膜片不同，该结构采用多道同心环状褶皱的外形设计，从中心安装区域向外逐圈抬升形成阶梯式的形变缓冲区，能在膜片上下往复动作时分散橡胶本体的拉伸应力，避免长期往复动作后出现局部应力集中导致的开裂、永久形变问题。从结构设计逻辑来看，中心区域的金属嵌件是整个膜片的受力基准，嵌件上开设的四个均匀分布的通孔与中心定位沉台，是用来和阀杆端部的压盖做刚性连接，

　　保证驱动压力传递时不会出现膜片中心偏移、动作滞后的问题，嵌件和橡胶本体的结合面采用了滚花销边的过渡结构，能大幅提升橡胶与金属嵌件的粘接强度，避免在高压差工况下出现橡胶与金属件脱层、介质串腔的故障。膜片的最外圈是平整的密封压边，安装时会被阀盖与阀体的结合面压紧，压边的厚度公差控制在±0.1mm以内，保证圆周方向的压缩量均匀，不会出现局部压溃或者密封比压不足的问题，多道环状褶皱的深度与宽度是按照阀杆的额定行程做匹配设计的，每一道褶皱的圆弧过渡半径都经过应力校核，当膜片被向上顶起或者向下拉压时，褶皱区域会有序舒展或者折叠，不会出现橡胶本体被过度拉伸的情况，相比无褶皱的平膜片，这种结构的有效行程能提升40%以上，同时动作时的反作用力更线性，

　　有利于阀件的开度精准控制。在实际选型适配时，需要重点关注膜片的外径安装尺寸与中心嵌件的安装孔位公差，外圈压边的外径要和阀体的密封槽尺寸完全匹配，过大会导致压边装配时出现褶皱挤边，过小则会导致密封面压合宽度不足出现外漏，中心嵌件的安装孔位要和阀杆端部的连接凸台精准对位，保证装配后膜片的圆周方向受力均匀，不会出现单侧偏磨的情况。这类膜片的材质通常采用丁腈橡胶或者三元乙丙橡胶复合锦纶帘布层，帘布层的排布方向和膜片的受力方向保持一致，能在保证橡胶弹性的同时提升膜片的整体承压能力，避免高压下膜片被过度拉伸变形，在常温清水、压缩空气、低压燃气等常规介质工况下，这种结构的膜片往复动作寿命能达到百万次级，远高于普通平膜片的使用寿命。在建模过程中，

　　环状褶皱的曲面过渡是整个结构的设计难点，需要保证每一圈褶皱的曲率连续，避免出现曲面拐点导致的应力集中，同时要预留橡胶硫化成型时的收缩率余量，保证硫化成型后的成品尺寸和设计尺寸一致，中心金属嵌件的包覆厚度也要做严格控制，包覆层过薄会导致长期动作后橡胶层磨破露出金属件，包覆层过厚则会影响中心区域的连接刚性，导致动作时出现滞后。在实际工况测试中，这种多褶皱结构的膜片在承受1.2倍额定压力时，形变分布均匀，褶皱区域没有出现局部拉伸发白的情况，在-20℃到80℃的工作温度区间内，橡胶的硬度变化率控制在合理范围内，不会出现低温脆裂或者高温软化的问题，适配大多数工业通用阀件的工作环境要求。
