铣削加工用可调式成型夹具结构

　　这套结构主要面向铣削工序的工件装夹需求，在批量零件的成型铣加工场景中，这类夹具能够直接替代通用平口钳的部分装夹功能，针对带弧面、异形轮廓的工件实现稳定定位，避免通用夹具装夹异形件时出现的夹持点不足、工件受力变形、加工过程振颤等常见问题。从结构形态来看，整套夹具包含五个不同轮廓规格的夹持端头，端头主体采用圆盘式基座设计，基座背面设置有与机床工作台T型槽匹配的定位凸台，安装时可直接嵌入工作台槽位，通过压板实现快速固定，不需要额外制作过渡连接盘，能够适配多数立式铣床、数控铣加工中心的工作台安装尺寸，单个夹持端头的基座直径控制在120mm以内，整体装夹后突出工作台面的高度不超过80mm，不会和机床主轴的行程下限产生干涉，

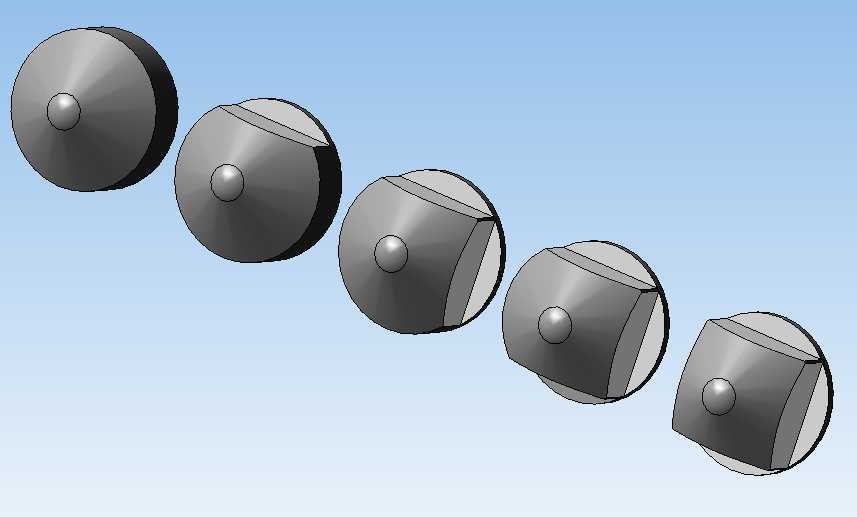

　　也能给铣刀预留足够的走刀空间。设计过程中优先考虑了装夹的适配性，每个端头的工作接触面做了差异化的轮廓处理，从完整的球面接触面逐步过渡到带平面缺口的方弧接触面，能够对应不同外形的待加工工件：全球面端头适合装夹带完整弧面的球形、半球形坯料，带单缺口的端头可以定位带单侧平面的轴类、盘类零件，多缺口的方弧端头则能够适配带相邻垂直平面的方块类异形坯料，装夹时工件的定位基准能够和夹具接触面完全贴合，不需要额外垫铜皮或者调整垫片找正，单次装夹的找正时间能够缩短60%以上。端头中心位置设置的凸起定位销是核心定位结构，销体直径根据不同端头规格做了匹配设计，能够插入工件预制的定位孔内，限制工件的横向窜动和转动自由度，配合接触面的摩擦力，

　　即使在大进给量的铣削加工中，工件也不会出现位移。夹具的接触面做了表面淬硬处理，硬度达到HRC45-50，能够抵御铣削过程中飞屑的冲刷和工件装夹时的磨损，长期使用不会出现接触面凹陷、定位销变形的问题，维护时只需要定期清理接触面的切屑和切削液残留，不需要做特殊的保养。在实际加工场景中，这类夹具尤其适合小批量多品种的零件加工，不需要针对每一种异形零件单独制作专用夹具，只需要根据工件外形选择对应规格的夹持端头，就可以快速完成装夹定位，能够大幅降低工装制作成本，缩短生产准备周期。比如加工小型五金件的弧面轮廓、塑料模具的镶件外形、小型传动零件的异形端面时，这套夹具都能够提供稳定的装夹支撑，加工过程中夹具本身的动平衡性能优异，

　　即使主轴转速提升到3000转以上，也不会因为夹具自身的重量不均产生振动，能够有效保证加工面的表面粗糙度，减少后续抛光工序的工作量。设计时还考虑了夹具的通用性，所有端头的基座安装尺寸保持一致，更换端头时不需要重新调整工作台的压板位置，只需要松开压板更换对应端头后，重新压紧即可完成切换，整个更换过程不超过两分钟，能够适配多工序连续加工的生产节奏。端头的边缘做了倒角处理，没有尖锐的棱角，操作人员装夹工件时不会被划伤，切削液能够顺着倒角斜面流回工作台的排屑槽，不会在夹具表面积存，避免长期积留切削液造成基座锈蚀。从结构强度来看，整个端头采用整体钢材铣削成型，没有焊接或者拼接结构，在承受最大铣削轴向力时，夹具的变形量控制在0.01mm以内，完全能够满足精加工的精度要求，不会因为夹具变形导致工件尺寸超差。
