5/8毫米规格金属膜片联轴器结构

　　在伺服传动、精密检测设备、小型数控进给机构这类对传动同轴度误差补偿有明确要求的场景里，膜片式挠性联轴器一直是选型清单里的高频选项，这次拆解的这款5/8毫米孔径的叠片膜片联轴器，就是针对中小扭矩精密传动场景做的结构设计。日常做设备传动链布局的时候，很多新手容易忽略安装时的两轴对中偏差问题，以为只要把轴插进去拧紧紧定螺钉就完事，实际设备运行起来，径向、角向、轴向的哪怕几丝的偏差，都会给轴承带来额外的交变载荷，时间久了轻则轴承发热异响，重则轴系疲劳断裂，而这类叠片膜片结构的联轴器，就是靠中间多组平行金属膜片的弹性形变，来吸收安装过程中不可避免的三类对中偏差，不需要像刚性联轴器那样苛求极高的安装对中精度，也不需要像梅花联轴器那样依赖弹性体的形变补偿，没有橡胶件老化、温度耐受范围窄的问题。

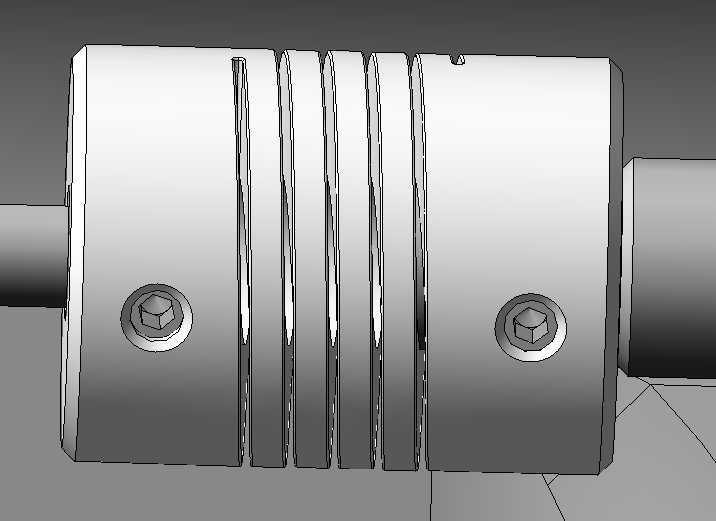

　　从结构细节来看，这款联轴器采用对称的两半夹紧式轮毂设计，两端轮毂分别通过内六角紧定螺钉实现和主动轴、从动轴的抱紧固定，相比单纯的顶丝固定方式，夹紧式结构的抱紧力更均匀，不会在轴表面顶出凹痕，后期拆卸维护的时候也不会出现轴和轮毂咬死拆不下来的情况。中间的多组平行金属膜片是整个零件的核心功能段，膜片和两端轮毂之间通过精密的装配定位保证同轴度，每组膜片的厚度、叠片数量都是匹配对应传递扭矩做的匹配，既保证足够的扭转刚度，避免传动过程中出现回差影响传动精度，又能预留足够的形变空间补偿对中误差。

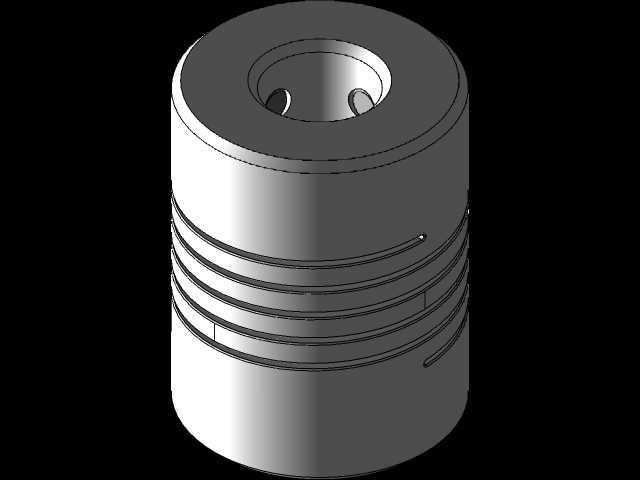

　　做这类零件的三维建模的时候，首先要明确安装边界尺寸：两端轴孔为5/8英寸规格，建模时要注意夹紧缝的宽度设计，既要保证拧紧螺钉的时候轮毂能产生足够的形变抱紧轴，又不能让夹紧缝过宽导致轮毂结构强度不足；紧定螺钉的安装孔位要做沉头设计，避免螺钉头突出轮毂外圆影响外围安全防护的安装；中间膜片部分的每一片间隙要均匀，建模时不能出现膜片之间的干涉，否则实际生产出来的零件会因为膜片互相卡滞失去挠性补偿能力。另外要注意两端轮毂的外圆尺寸、总长度要和安装空间匹配，很多小型设备的传动舱内部空间紧凑，联轴器外径过大就会和舱壁、周边走线产生干涉，总长度过长则会挤占两端轴承座的安装位置。

　　从实际使用场景来说，这类联轴器常被用在编码器和伺服电机的输出端连接、小型丝杆滑台的电机和丝杆传动连接、3D打印设备的运动轴传动这类需要保证传动同步性的位置，它的扭转刚性足够，传动过程中没有背隙，能精准传递转动角度，不会像弹性套联轴器那样因为弹性体变形出现传动滞后，同时金属材质的膜片可以在较高的环境温度下稳定工作，不会因为设备运行产生的热量出现材质软化、老化失效的问题。在做选型匹配的时候，除了核对轴孔尺寸，还要核算传动链的最大瞬时扭矩，不能让联轴器长期超过额定扭矩运行，否则膜片会出现疲劳裂纹，最终导致传动失效；安装的时候也不要过度偏移两轴的对中位置，虽然膜片可以补偿一定偏差，但超过设计补偿量的偏差依然会给膜片带来过大的交变应力，缩短零件的使用寿命。建模过程中还要注意所有边角的倒角处理，尤其是轮毂的夹紧缝开口位置，要做小圆角过渡，避免应力集中导致轮毂在夹紧螺钉拧紧的时候出现开裂，膜片的边缘也要做去毛刺处理的结构示意，避免实际生产中膜片边缘的毛刺影响装配精度，或者在运行过程中脱落掉入设备内部造成故障。
