法兰型与箱式直线轴承组件结构

　　这套轴承组件包含圆法兰型直线轴承单元与两种不同安装规格的箱式直线轴承单元，是直线运动导向系统里的核心支撑部件，常见于自动化输送线的滑台导向、非标专机的往复运动机构、包装设备的推料行程导向、木工机械的进给滑座支撑等场景，核心作用是为光轴类直线运动副提供低摩擦阻力的径向支撑，同时约束运动轴的径向窜动，保证运动轨迹的直线度精度。

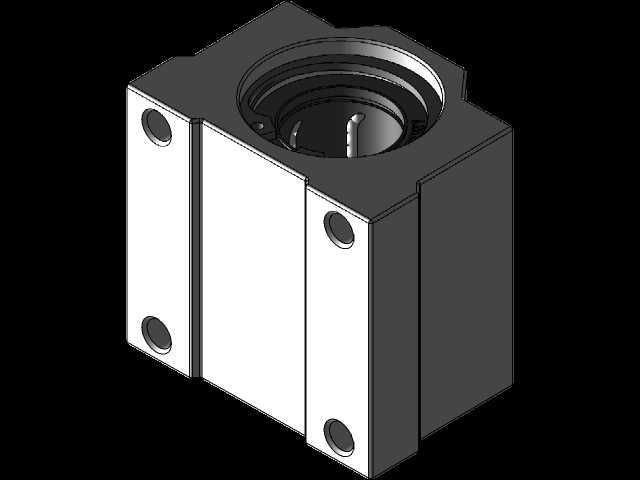

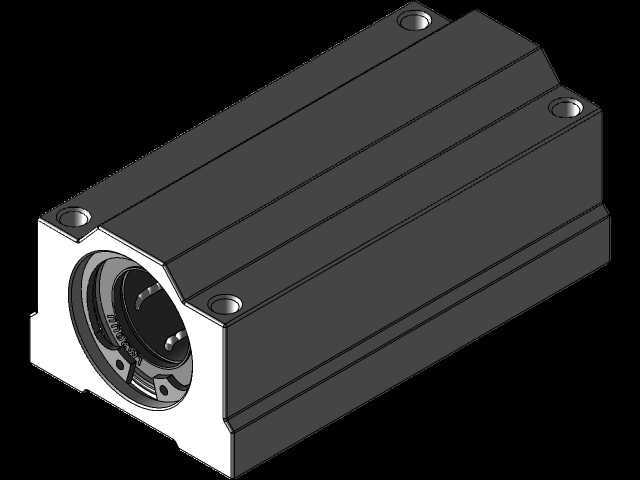

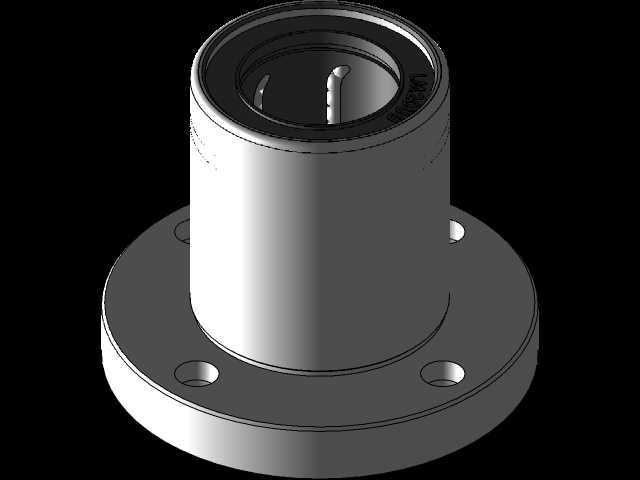

　　从结构设计逻辑来看，圆法兰型单元采用一体式法兰安装面，法兰端面上均匀布置四个安装通孔，安装时可直接从正面穿入螺栓固定在设备立板或者安装座端面，不需要额外加工沉台或者避让槽，适合安装空间紧凑、无法从侧面锁紧固定的场合，法兰本体与轴承外套采用过盈压装配合，保证轴承外圈在承受径向载荷时不会出现跟转移位，轴承内置的保持架可以均匀分隔滚动体，避免滚动体之间直接摩擦产生卡滞，两端的密封挡圈可以阻挡加工环境里的切屑、粉尘进入轴承滚道，延长维护周期。两款箱式单元采用箱体式承载结构，箱体底部为平整安装基准面，两侧布置安装沉孔，安装时可将箱体直接固定在设备的安装平台上，光轴从箱体中心孔穿过，相比法兰型单元，箱式结构的承载接触面积更大，能承受更高的径向载荷，同时箱体本身的刚性更强，在承受偏载或者冲击载荷时不容易出现变形，适合行程较长、负载较大的直线运动场景，两款箱式单元的安装孔距、中心高存在差异，可适配不同安装空间的设备布局需求。

　　在安装边界尺寸上，圆法兰单元的法兰外径与中心轴承孔的直径匹配常规公制直线光轴规格，法兰厚度控制在合理范围，不会过多占用轴向安装空间，四个安装孔的中心距遵循行业通用安装尺寸标准，可直接替换同规格的市面常规产品，不需要重新修改安装板的孔位设计。箱式单元的中心高尺寸统一匹配对应光轴直径的常规安装高度，底部安装孔的孔距符合通用互换标准，箱体的整体外形做了倒角处理，避免安装时锐边划伤操作人员，轴承内孔的公差与光轴采用间隙配合，保证运动时不会出现卡滞，同时配合间隙控制在合理范围，避免运动过程中出现过大的晃动影响导向精度。

　　实际选型应用时，法兰型单元更适合垂直安装的光轴导向场景，比如立式升降机构的导向支撑，正面安装的方式可以在设备外侧直接完成拆装维护，不需要拆解周边的其他部件；箱式单元更适合水平布置的长行程滑台，比如点胶设备的X轴运动滑台、裁切设备的进料推板导向，大接触面积的安装底座可以分散滑台负载带来的压力，避免长期使用后安装面出现凹陷变形。三类单元的轴承内孔均采用相同的表面处理工艺，滚道表面硬度达到轴承钢的常规淬火硬度，保证长期往复运动下的耐磨性能，滚动体采用标准钢球，运转时的摩擦系数稳定，不会出现低速爬行的问题，适合需要精确控制运动位置的伺服驱动场合。在结构细节上，所有安装孔的位置都做了同轴度与位置度公差约束，保证安装后轴承内孔的轴线与安装基准面的平行度符合设计要求，避免光轴安装后出现别劲的问题，导致运动阻力增大甚至磨损加剧。
