级进式金属板材冲压成型工装结构

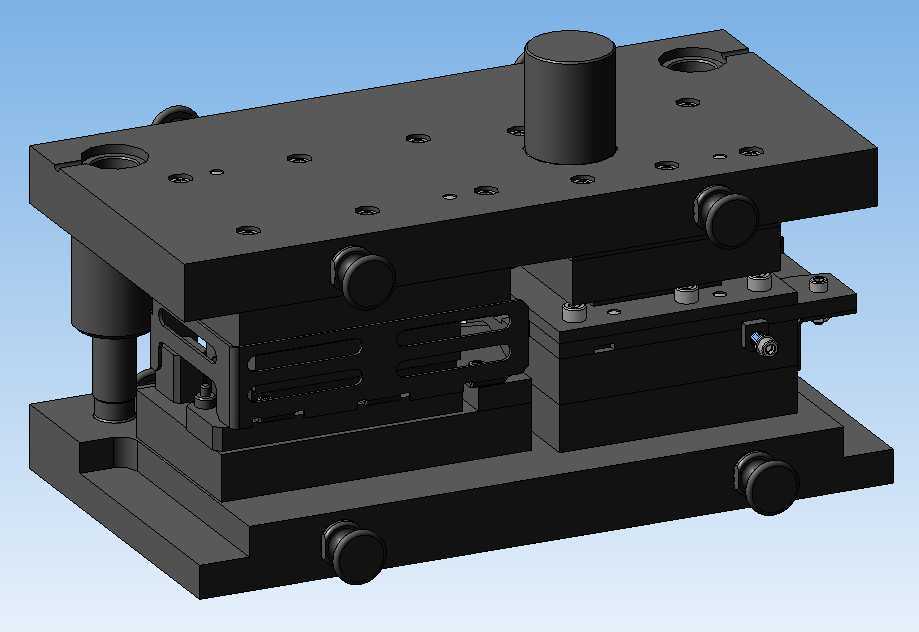

　　这套冲压工装主要面向中小尺寸金属薄板件的连续冲压加工场景，常见于消费电子五金配件、小型家电结构件、汽车通用冲压小零件的批量生产环节，适配常规开式单点压力机的安装接口，可直接挂载在公称压力63吨到120吨区间的通用冲压设备上使用。从结构布局来看，整套工装采用上下模分体式设计，上模座通过模柄与压力机滑块刚性连接，下模座通过T型螺栓与压力机工作台面锁紧固定，上下模之间设置四组独立导柱导套副做滑动导向，导柱配合间隙控制在0.02mm以内，可抵消高速冲压过程中滑块的微小偏移误差，保证凸凹模的对中精度。

　　功能层面，这套工装集成了多工位连续作业能力，沿送料方向依次排布冲定位孔、预成型、精整、落料四个核心工位，条料通过前端的气动送料机构沿导料板送入模腔，每完成一次冲压行程，送料机构按设定步距推送条料前进一个工位，无需人工多次定位，单行程即可完成一个完整零件的全工序加工，相比单工序模生产效率提升4倍以上。上模部分的凸模固定采用压板锁紧结构，磨损后可快速拆卸更换，无需拆解整个上模座；下模的凹模镶块采用硬质合金材质，针对冲裁刃口做了1.5mm的倒锥度设计，减少冲裁过程中废料上浮的问题，同时在每个冲裁工位下方设置独立的废料漏料孔，漏料孔直径比冲裁轮廓大3mm，保证废料顺畅滑落至设备下方的废料槽，避免堵料造成的刃口崩损。

　　设计思路上，整套结构优先考虑量产过程中的维护便捷性与刚性平衡，上下模座均采用45号钢调质处理，硬度控制在HB220-250区间，既保证足够的结构刚性减少冲压过程中的弹性变形，又避免硬度过高导致的加工难度提升。模座上的安装孔采用长圆孔设计，可适配不同台面规格的压力机安装，安装边界上，整套工装闭合高度控制在280mm，最大开模高度160mm，满足常规压力机的行程参数要求，下模座的安装孔距横向为320mm、纵向为260mm，与通用压力机的T型槽间距完全匹配，无需额外制作过渡转接板。

　　细节结构上，上下模之间设置了两组独立的弹性卸料装置，采用矩形截面弹簧提供卸料力，弹簧预压量设置为总压缩量的20%，保证冲压完成后卸料板可及时将卡在上模的条料剥离，避免带料问题导致的送料错位。在精整工位设置了可调式限位柱，可通过增减垫片厚度调整凸模的切入深度，适配不同厚度板材的冲压需求，可加工的板材厚度覆盖0.5mm到2.5mm的冷轧钢板、镀锌板以及铝合金板材。导料板侧面设置了多个可调式侧压块，可根据条料宽度调整侧压力，保证条料送进过程中始终贴紧一侧导尺，消除送料间隙带来的步距误差。同时在模具的进料端设置了误送料检测销，当条料送进步距出现偏差时，检测销无法插入预冲的定位孔，会触发设备的急停信号，避免误冲压造成的模具损坏。

　　从实际使用的角度出发，这套结构的所有易损件均采用标准化设计，冲头、凹模镶块、弹簧、导柱导套均可直接采购标准件替换，减少备件库存压力，日常维护仅需定期在导柱表面涂抹冲压专用润滑脂，检查刃口磨损情况即可，单套模具的单次刃磨寿命可达12万冲次，整体使用寿命可达500万冲次以上，完全满足大批量连续生产的需求。
