辅助轴支撑轴承座三维结构设计

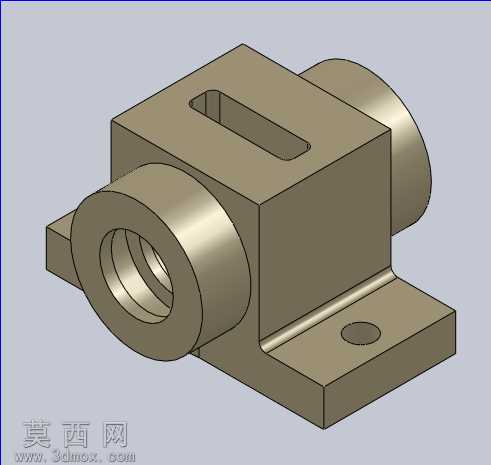

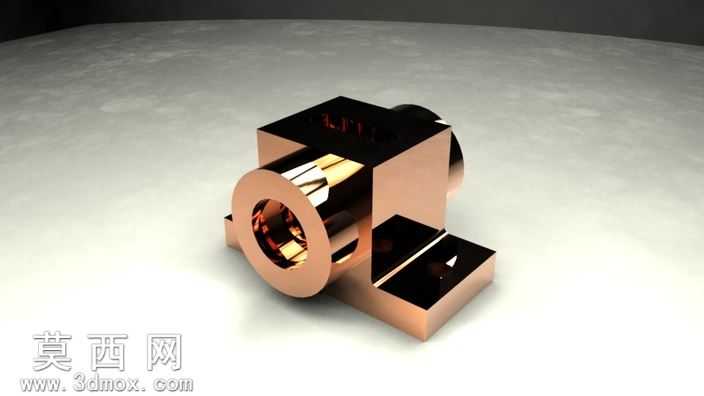

本模型采用SolidWorks进行全参数化三维建模，建模过程遵循机械零件设计的基准统一原则，首先以底座安装面为第一基准创建拉伸基体，依次构建主体方块结构、两侧同轴轴套凸台、顶部导向键槽以及底座安装沉孔，所有特征均保留完整的参数化尺寸约束，可根据实际轴径、安装空间需求快速调整各部分尺寸参数。模型渲染阶段赋予零件哑光金属材质，模拟铸铁轴承座的表面质感，通过环境光遮蔽效果清晰呈现各结构的衔接过渡，轴套内孔、键槽侧壁、安装孔端面均做了细节倒角处理，还原真实机加工零件的工艺特征，避免尖锐棱边的非真实设计。结构设计上，主体采用方块式承力结构保证整体刚性，两侧伸出的同轴轴套为辅助轴提供回转支撑，内孔预留轴承安装配合位，可适配标准滚动轴承的装配公差；顶部开设的通长键槽用于安装导向平键，实现轴系部件的轴向滑动导向限位；底座延伸出带沉孔的安装翼板，可通过内六角螺栓将整个轴承座固定在设备安装基面，沉孔设计可隐藏螺栓头部避免干涉，底座与主体衔接处设置加强过渡圆角，降低应力集中风险。设计思路围绕辅助轴的支撑与导向复合功能展开，将轴支撑、滑动导向、安装固定三大功能集成在单一零件上，减少装配环节的零件数量，同时保证各功能面的形位公差要求，两侧轴套的同轴度、轴套内孔与底座安装面的平行度、键槽与轴孔的对称度均在建模阶段通过几何约束予以保证，符合机械加工的工艺要求，可直接用于工程图导出、装配模拟以及3D打印样件验证。
