游艇专用镀铬通风排气口结构设计

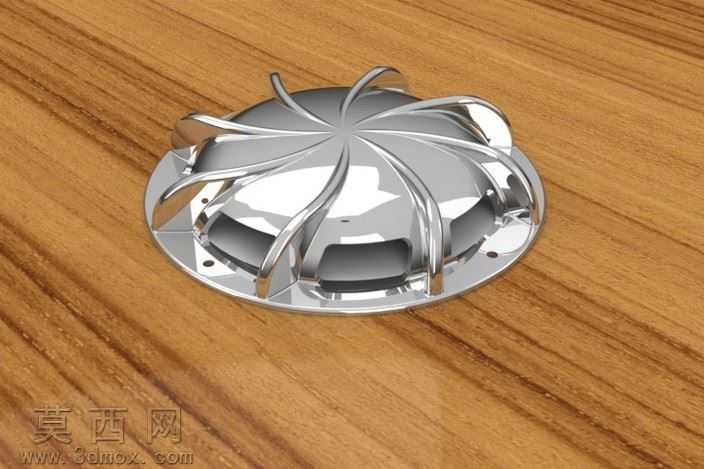

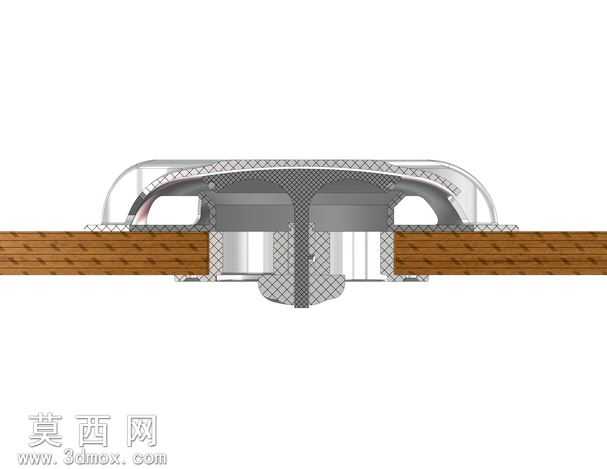

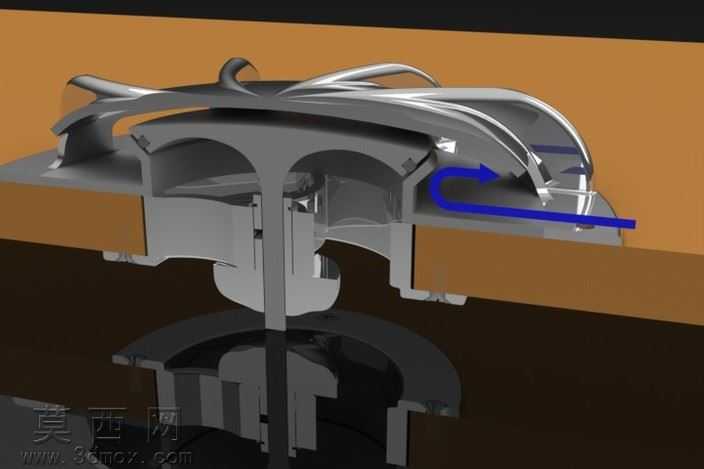

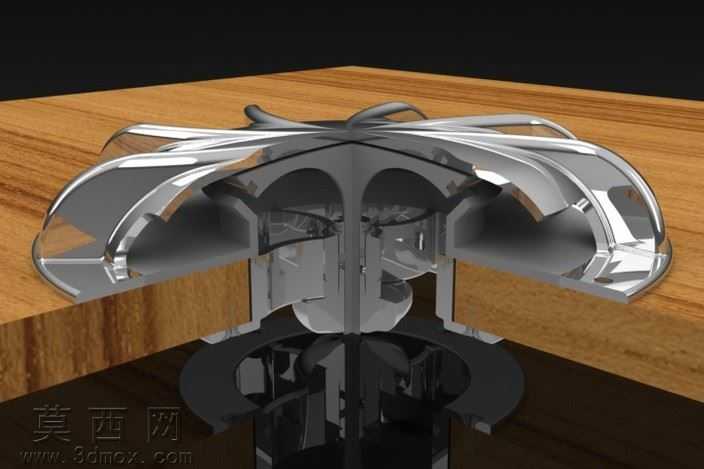

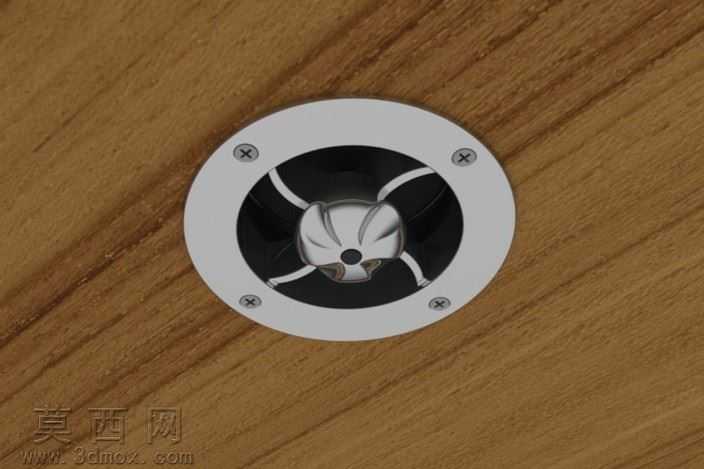

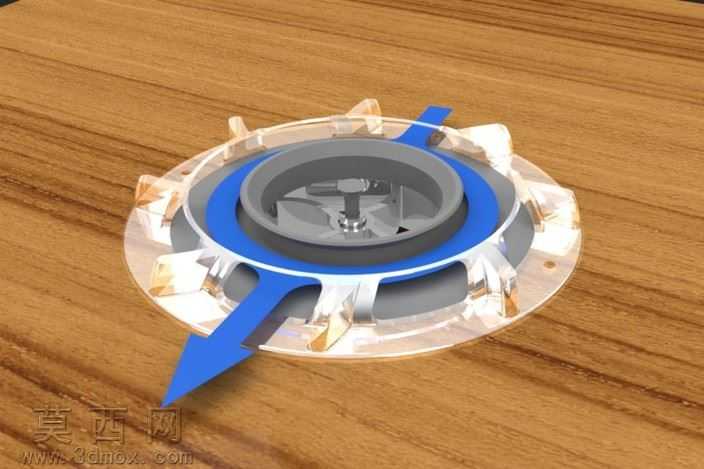

本作品为游艇配套专用排气口三维建模设计，整体采用三维参数化建模方式完成全结构构建，建模过程中严格遵循船用五金件的装配公差要求，对每一处安装孔位、配合间隙都做了精准的尺寸约束，确保后续生产开模时各部件可实现无干涉装配。模型渲染阶段采用镀铬金属材质预设，精准还原了不锈钢精铸件的镜面反光效果，对金属表面的高光过渡、环境反射细节做了分层材质调整，搭配木纹台面的渲染场景，直观呈现产品安装后的真实视觉质感。结构设计上，外盖采用放射状流线型筋条造型，既保证了排气通道的通风截面积，又通过弧形曲面的导向设计实现气流的顺畅导流，筋条与底座之间预留了均匀的排气间隙，可在保障通风效率的同时阻挡大体积杂物进入舱内。底座设计为带安装孔的法兰式结构，安装孔位做了沉头处理，可让固定螺丝完全埋入构件内部，避免凸起部位勾挂杂物或划伤船体表面；底座与外盖的配合位置预留了标准O型密封圈的安装槽，通过密封圈的压缩形变实现接触面的水密密封，可有效阻挡航行过程中溅入的海水进入舱内。设计思路围绕游艇使用场景的特殊需求展开，除硬件外的所有部件可采用镀铬ABS塑料注塑成型，兼顾轻量化与抗腐蚀性能，外盖也可根据高端船型需求替换为不锈钢精铸材质，适配不同定位的游艇配置需求；外盖的放射状造型除了功能层面的考量，也兼具装饰性，流畅的曲面线条可与游艇的精致外观风格相匹配，同时筋条的弧形结构可将溅落到盖面的水流向四周导流，避免积水渗入排气通道，即使有少量水分进入盖体内部，结构也预留了回流通道，可让渗入的水自然排出，不会倒灌进入船舱内部，整体结构拆装便捷，仅需拆卸固定螺丝即可完成密封圈更换、内部清理等维护操作，适配游艇长期水上使用的维护需求。
