八联组钮子开关组件三维结构设计

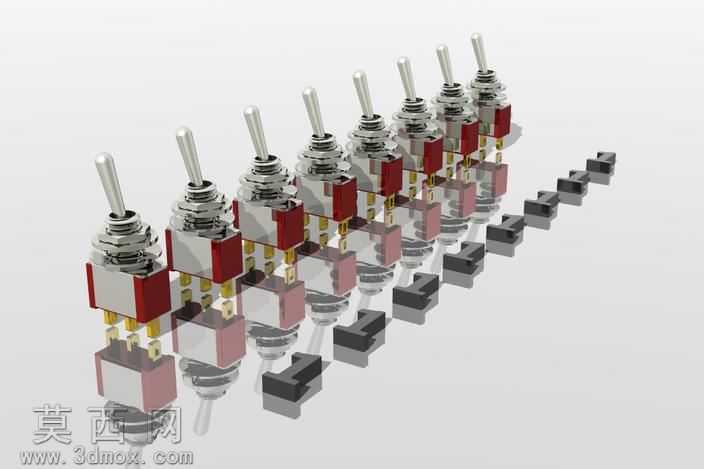

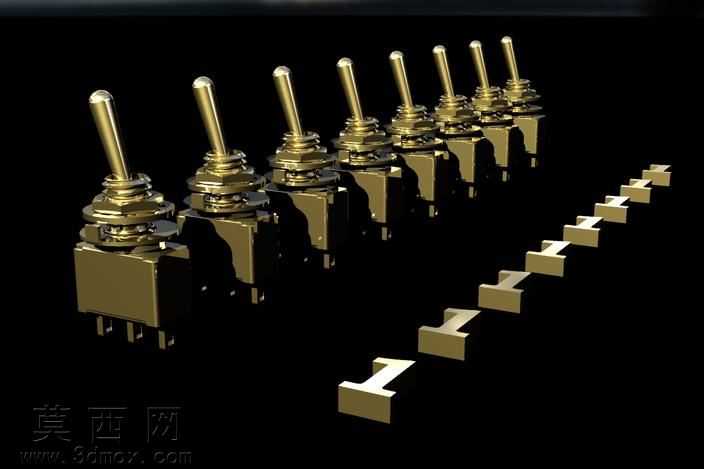

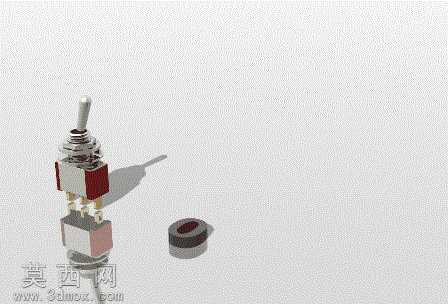

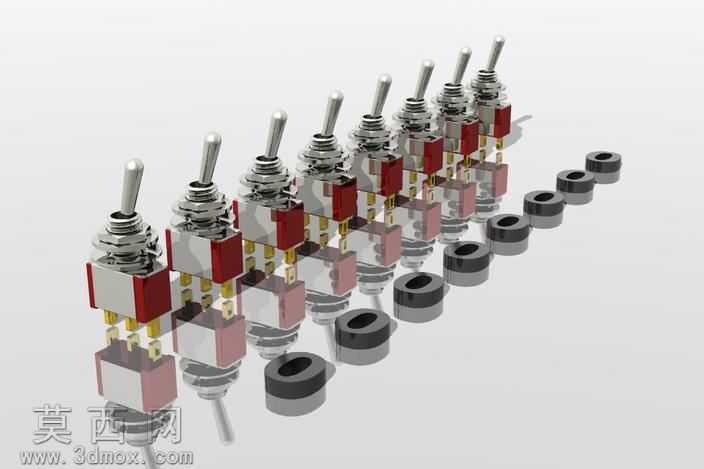

本作品为八联组钮子开关组件的三维建模成果，建模过程中严格遵循工业级电子元器件的尺寸规范，对每一处结构细节都做了精准还原。建模阶段采用自底向上的装配设计思路，首先完成单个钮子开关的全参数化建模：针对金属拨杆部分，通过扫描特征构建杆身的锥度过渡结构，对拨杆顶端的防滑纹理采用阵列凸起特征实现，还原金属件的切削加工质感；开关主体的绝缘基座部分，通过拉伸切除特征构建内部的触点安装腔、引脚定位槽，对基座边角的注塑圆角做了统一参数设置，还原工程塑料注塑成型的工艺特征；金属引脚部分根据实际焊接需求，构建了引脚末端的倒角结构，同时还原引脚与基座的过盈配合装配关系；配套的黑色防水胶帽部分，采用柔性件建模逻辑，通过曲面放样构建胶帽的褶皱伸缩结构，还原橡胶材质的形变特征。完成单个开关建模后，按照等间距排布规则完成八个开关的线性阵列装配，同时对配套的八个防水胶帽做对应位置的阵列排布，保证装配间隙符合实际安装公差要求。材质与渲染阶段，为金属拨杆、引脚赋予磨砂镀铬金属材质，调整反射粗糙度参数模拟真实金属件的漫反射效果；为绝缘基座赋予红、白两色的阻燃工程塑料材质，添加细微的塑料颗粒纹理提升真实感；为防水胶帽赋予黑色丁腈橡胶材质，调整次表面散射参数模拟橡胶的半通透质感；场景搭建采用浅灰色哑光地面作为承载，添加柔和的环境漫反射光源与多组辅助补光，避免金属件出现过曝的高光死白，同时清晰呈现组件的排布层次与结构细节。结构设计上，该八联组开关可实现八路电路的独立通断控制，模型完整还原了钮子开关的扳动行程限位结构、内部触点的接触配合关系，所有可活动部件均保留了合理的运动间隙，可直接用于装配验证、运动仿真演示，也可作为电气控制柜、实验设备面板的配套元器件模型使用，建模过程中所有特征均保留参数化历史记录，可根据实际使用需求调整开关间距、拨杆长度、引脚尺寸等参数，适配不同的安装场景。
