复古东芝台式电风扇三维数字模型

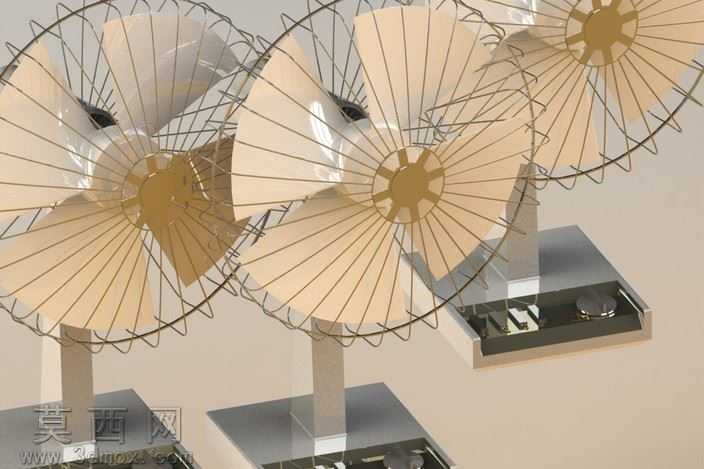

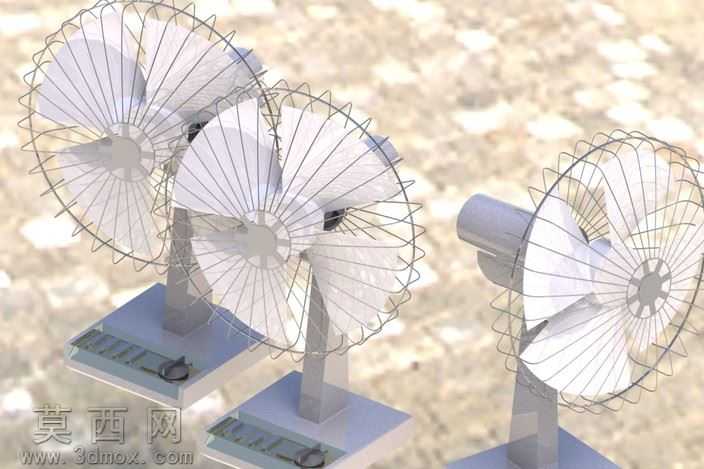

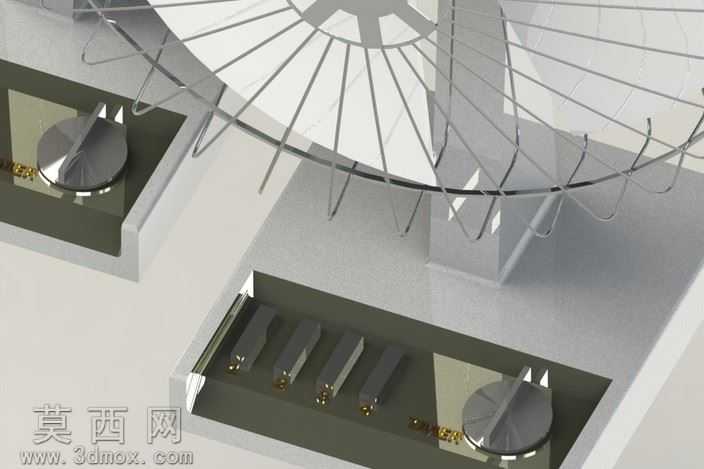

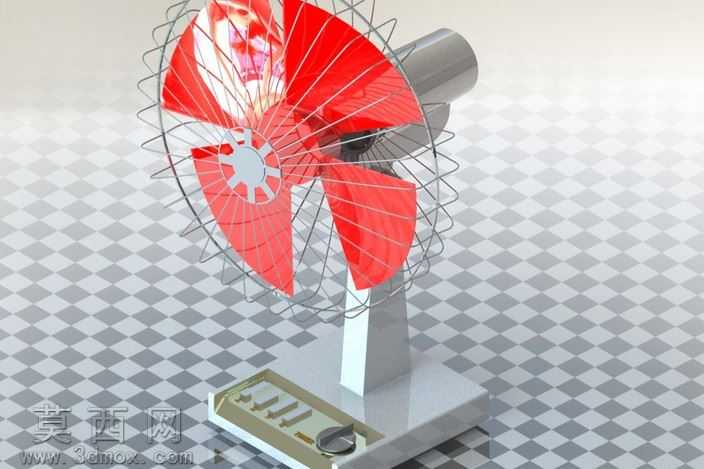

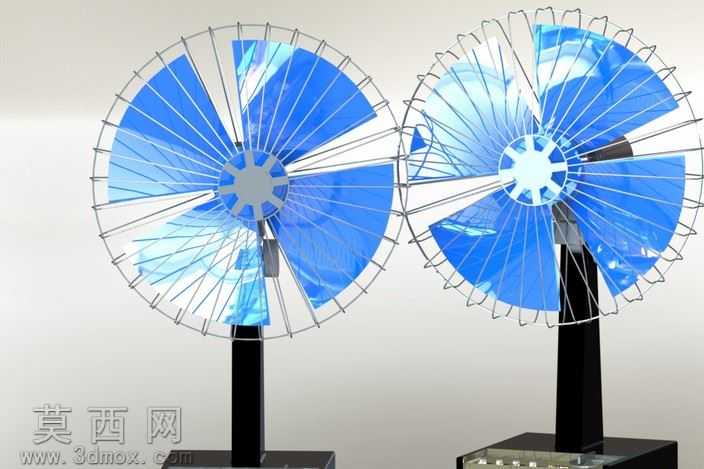

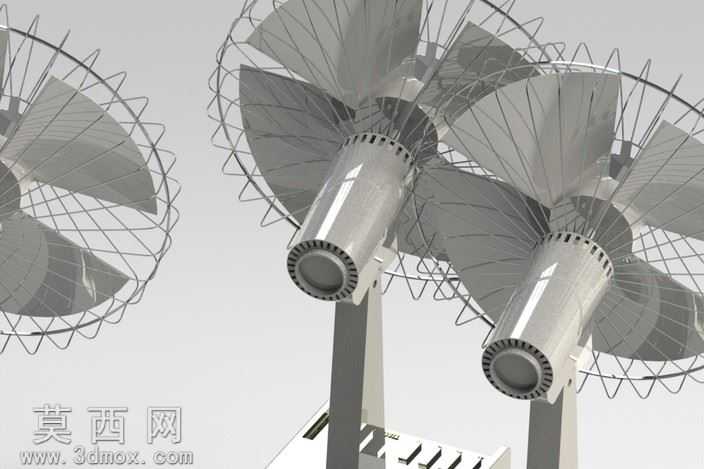

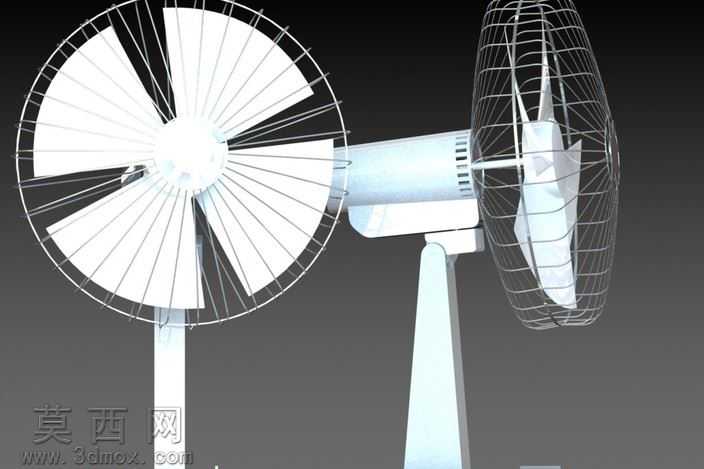

本模型为复古款东芝台式电风扇的三维数字建模成果，建模过程严格参照服役约六十年的经典东芝台扇实物比例进行还原，整体采用SolidWorks完成主体结构建模，搭配CATIA做细节结构校验，最终通过渲染软件完成写实效果呈现。建模阶段首先完成底座部分的结构搭建：底座采用方正带切角的台式造型，表面还原了老式风扇的实体按键排布、档位调节滑块的结构特征，底座边缘做了符合老款家电的圆角过渡处理，内部预留了电机走线、配重块的装配空间，保证结构逻辑符合真实风扇的装配要求。立柱部分采用渐变收窄的支撑结构，连接底座与机头部位，建模时还原了立柱与机头的俯仰调节铰接结构，可实现真实风扇的抬头低头角度调整功能。机头部分还原了老式交流电机的圆柱形外壳造型，外壳表面做了细腻的金属磨砂材质处理，电机端盖的接缝、固定螺丝点位都做了1:1的细节还原。扇叶部分采用五叶红色半透明塑料材质建模，每一片扇叶都带有符合空气动力学的扭转弧度，扇叶中心的固定轮盘还原了老式风扇的放射状造型，边缘做了光滑的圆角处理避免锐边。防护网罩采用细密的金属丝径向+环向交织结构建模，每一根金属丝的粗细、网罩的整体弧度都与实物一致，网罩外圈的金属包边、前后网罩的固定卡扣结构都做了完整还原，保证网罩可以实现虚拟拆装。材质渲染阶段，红色扇叶采用半透明PC塑料材质，调整了透光率与折射参数，还原老款塑料扇叶经过长期使用的温润质感；金属网罩、电机外壳采用哑光镀铬金属材质，添加了细微的使用划痕与氧化质感，避免全新材质的虚假感；底座采用米白色ABS硬塑料材质，表面添加细微的颗粒质感，还原老家电外壳的磨砂触感；底座上的按键采用深灰色塑料材质，标识区域做了轻微的凹陷印刷效果。整体模型装配逻辑完全遵循真实台扇的生产装配流程，所有零部件之间无干涉，可直接用于虚拟展示、复古家电数字化留存、工业设计参考等场景，模型同时导出了STEP、IGES等通用格式，可适配多数三维软件打开编辑。
