电脑CPU散热风扇扇叶结构三维设计

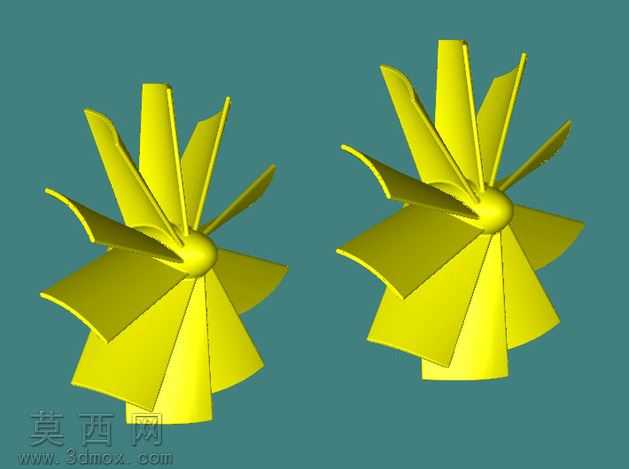

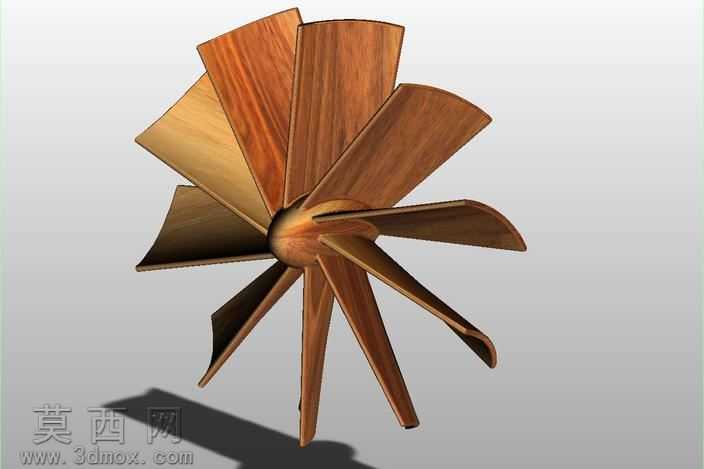

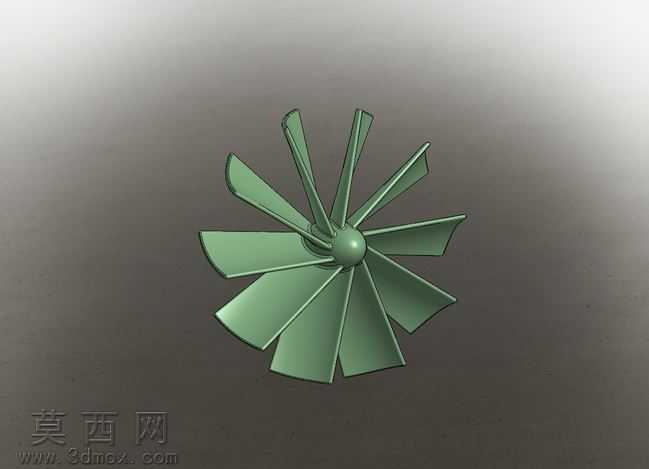

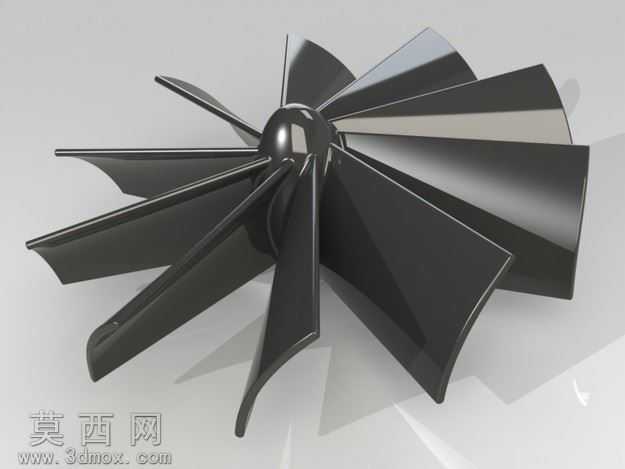

本作品为电脑CPU风冷散热所用的轴流风扇扇叶三维建模设计，整体建模过程围绕扇叶的气动性能与结构合理性展开，首先通过三维建模软件完成基准轴与中心轮毂的基础特征创建，中心轮毂采用半球形导流造型，能够有效降低气流进入扇叶区域时的风阻，减少进气端的紊流损耗。扇叶部分采用等距环形阵列的布局方式，共设计11片曲面扇叶，每片扇叶均通过曲面放样、曲面加厚的建模流程生成，建模过程中精准控制扇叶的安装角、叶型扭转角度与前缘后掠弧度，既保证扇叶旋转时能够高效推动轴向气流，又能通过合理的叶型曲率降低扇叶运转时的气动噪音。扇叶表面做了平滑过渡处理，叶根与中心轮毂的衔接位置采用圆角过渡特征，避免应力集中问题，提升扇叶整体的结构强度，适配高速旋转的使用场景。材质渲染阶段，扇叶整体采用哑光磨砂工程塑料质感，还原量产CPU风扇常用的玻纤增强PBT材质的视觉效果，轮毂表面做轻微的高光处理，区分不同结构部件的材质差异，渲染时采用柔和的侧上方打光，清晰呈现扇叶的曲面弧度与厚度变化，直观展示叶型的设计细节。设计思路上，该扇叶模型针对CPU散热的小空间高风压需求做了针对性优化，相较于普通大尺寸机箱风扇，该扇叶的弦长更短、扭转角度更大，能够在较小的旋转直径下输出足够的静压，穿透CPU散热鳍片的密集间隙带走热量，同时扇叶的不等距微调设计（建模时对阵列角度做微小偏移调整）能够打散扇叶旋转时的固定频率噪音，提升使用体验。整个模型的所有特征均为可编辑参数化特征，可根据不同的散热需求调整扇叶数量、扭转角度、轮毂直径等参数，适配不同规格的CPU散热方案，模型结构完整，曲面衔接顺滑无破面，能够直接用于后续的结构验证、3D打印手板制作或者散热仿真模拟使用。
