多节铰接式可调弯管加工装置结构

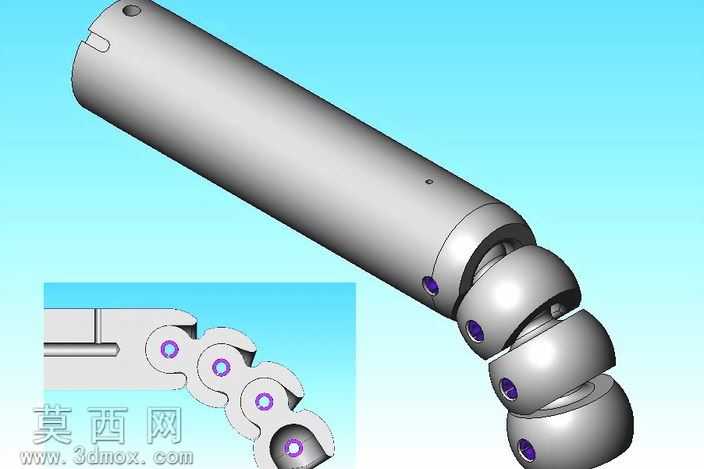

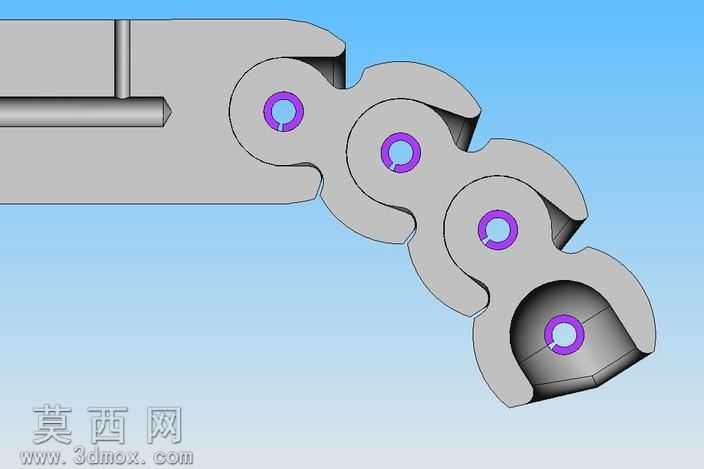

本作品为多节铰接式弯管装置三维建模成果，建模阶段采用SolidWorks完成全参数化零件构建与装配约束，首先对装置的主体圆柱基座、多组球形铰接关节、定位锁紧销孔等核心零件进行单独草绘建模，针对球形铰接的配合面做了公差适配的参数预留，确保装配后关节可实现多自由度转动同时无多余窜动间隙。渲染阶段采用哑光金属材质模拟装置主体的合金钢加工质感，对铰接关节处的定位嵌件赋予深紫色硬质合金材质区分功能部件，背景采用渐变天蓝色突出装置主体轮廓，同时搭配局部剖视结构示意图，清晰展示内部串联铰接的传动与定位逻辑，剖视部分对内部铰接销轴做了高亮处理，直观呈现各关节的串联连接关系。结构设计上，该装置采用多段球铰串联的模块化结构，基座端为圆柱夹持段，预留安装定位孔用于与加工设备固定，末端依次连接多组球形铰接单元，每个铰接单元侧面设置径向锁紧定位孔，可在调整至目标弯曲角度后通过锁紧件固定姿态，无需依赖传统弯管作业的定半径模具，可适配不同弯曲半径的管道外表面作业需求，避免传统定半径弯管工装适配性差、需频繁更换模具的问题。设计思路围绕无模弯管作业的柔性化需求展开，摒弃传统弯管装置固定弯曲半径的设计逻辑，通过多关节可调的结构实现弯曲半径、弯曲角度的无级调整，装置外轮廓做了圆角过渡处理避免作业时刮伤管道外表面，所有铰接关节的转动中心处于同一条可弯折轴线上，保证调整弯曲姿态时整体轴线顺滑无拐点，可满足小批量多规格管道的弯管作业、管道外表面修形等场景的使用需求，建模过程中对所有配合面做了干涉检查，确保各关节转动过程中无零件干涉，锁紧孔的位置经过参数校核，保证角度锁紧后整体结构刚性满足作业受力要求。
