钳式数控机床专用夹持刀架结构设计

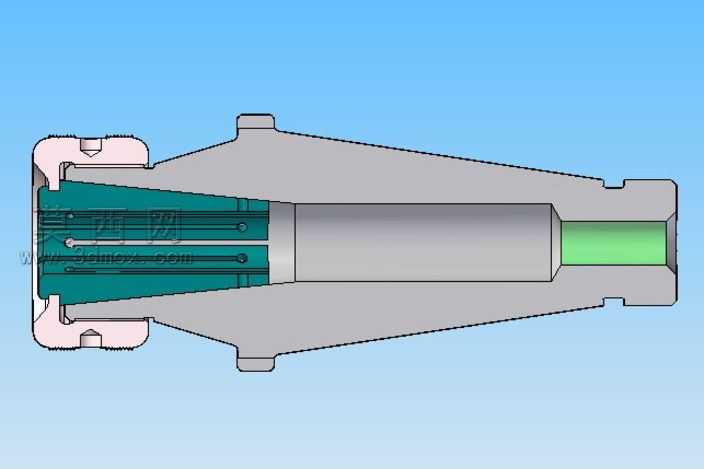

本作品为钳式数控机床刀架的三维结构设计，建模过程严格遵循机床功能部件的实际设计规范，采用三维机械设计软件完成全参数化建模，完整还原了该型刀架从外部壳体到内部装夹组件的全部结构细节。建模阶段首先搭建整体装配基准，以刀架的锥柄安装轴线为核心装配参考，依次完成外部锥形壳体、内部钳式夹持组件、弹性胀紧结构、端部锁紧结构的零件建模，所有零件的配合尺寸均按照机床刀具装夹的公差要求进行参数设定，保证虚拟装配后各部件的配合关系符合实际使用的运动逻辑。材质渲染阶段针对不同部件的实际用材进行区分设置：外部锥形壳体采用合金结构钢材质，渲染时赋予哑光金属质感，还原壳体表面经过淬硬处理后的细腻磨砂金属效果；内部钳式夹持爪采用高硬度合金工具钢材质，渲染时突出其高硬度金属的冷亮质感，同时对夹持面做细微的纹理处理，模拟实际夹持部件的防滑接触面特征；内部弹性组件采用弹簧钢材质，渲染时还原其金属弹性件的表面质感；端部的缓冲密封组件采用工程塑料材质，赋予半通透的绿色高分子材料质感，清晰区分不同功能部件的材质差异。结构设计上，该刀架采用经典的锥面定位配合钳式夹紧的结构方案，外部锥柄结构用于和数控机床主轴端的锥孔实现精准定位，保证刀具安装后的同轴度精度；内部的多瓣式钳形夹持结构可在锁紧力作用下产生均匀的径向收缩，实现对刀具柄部的周向均匀夹紧，避免装夹偏摆；内部设置的轴向弹性顶紧结构可在夹紧过程中提供持续的轴向预紧力，防止高速加工过程中刀具出现轴向窜动；壳体上设置的定位凸台用于和主轴端的定位键配合，传递加工过程中的切削扭矩，保证大切削量工况下的传动可靠性。设计过程中充分考虑了刀架的实际使用需求，在保证结构强度和装夹刚性的前提下，对壳体外形做了轻量化的锥面过渡设计，既降低了刀架自身的转动惯量，也减少了高速旋转过程中的风阻，同时内部的流道结构可适配主轴中心出水的冷却需求，实现加工过程中切削液直达刀具切削区域的冷却效果，整体结构紧凑，装夹动作可靠，可适配多种同柄径的数控加工刀具，能够满足数控铣床、加工中心等设备的高精度刀具装夹需求。
