复古街车摩托车结构尺寸三维设计参考

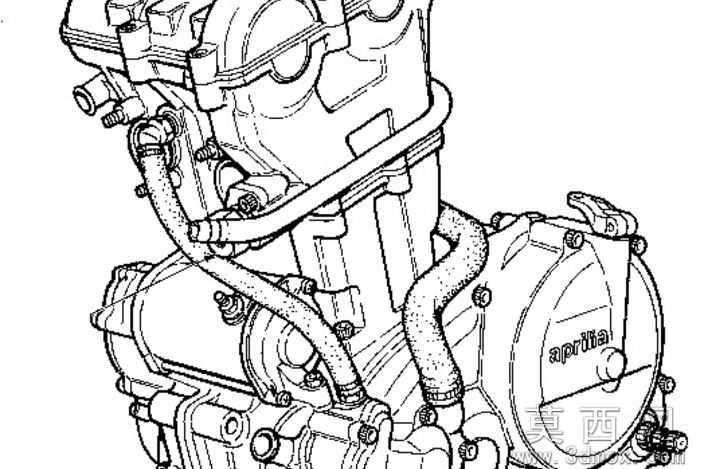

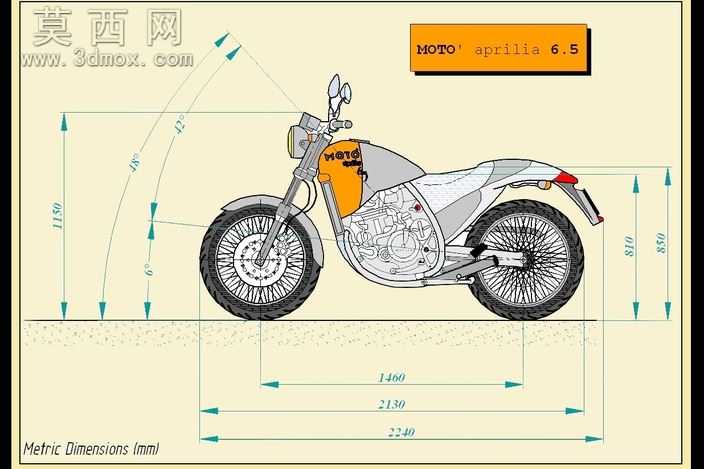

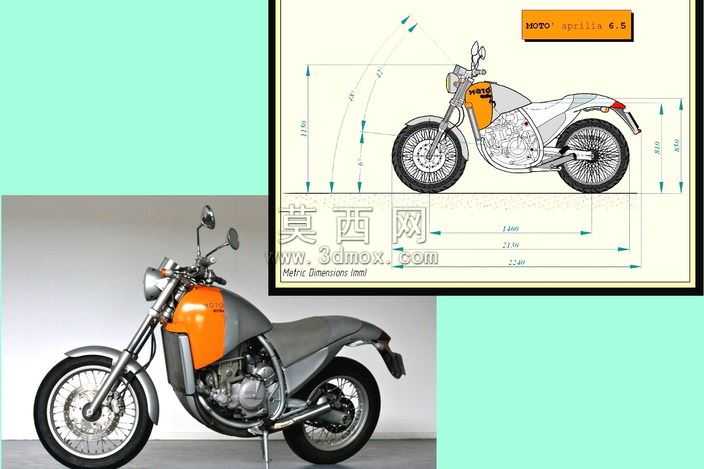

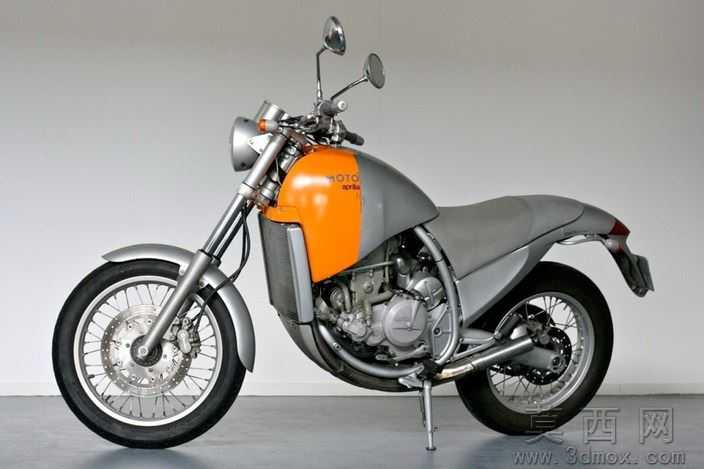

本次设计围绕复古风格街跑摩托车展开，以公制毫米为统一尺寸基准开展三维建模工作，建模前期先梳理整车布局逻辑，确定前后轮轴距、整车总长、坐高、车把高度等核心外廓参数，将二维工程标注的尺寸参数逐一映射到三维建模坐标系中，保证模型比例与实际设计要求完全匹配。建模过程中按照从整体到局部的层级推进，首先搭建整车的车架基准线，确定前后轮的安装定位点、发动机舱的容纳空间、油箱与座椅的衔接轮廓，先完成整车外覆盖件的曲面构建：油箱采用圆润饱满的复古弧面造型，匹配橙色涂装的材质表现，曲面过渡处做连续顺滑处理，避免出现生硬折角；座椅采用贴合人体骑行姿态的凹陷曲面，兼顾造型复古感与骑行舒适性；前后挡泥板、侧盖等覆盖件均按照实车的装配间隙预留合理公差，保证各部件装配关系符合机械设计逻辑。动力与行走系统部分，重点还原单缸发动机的外部结构轮廓，包括散热鳍片、缸头、离合边盖等细节结构，前后轮采用辐条轮结构，逐一构建每根辐条的排布模型，匹配橡胶轮胎的胎纹细节，轮胎材质设置为哑光橡胶质感，金属辐条、车圈做亮面金属材质处理，还原真实金属反光效果。前减震、车把、后视镜、前后灯具等细节部件均按照标注尺寸逐一建模，前减震做银色金属材质搭配黑色防尘套，车把上的控制按键、后视镜的镜面反射效果都在材质环节做对应调整，整车金属部件区分镀铬亮面、磨砂金属、喷涂漆面等不同材质质感，橡胶、塑料、玻璃等非金属部件也匹配对应的材质粗糙度、反光度参数，让渲染效果更贴近实车质感。设计过程中兼顾三维建模的直观性与二维尺寸的严谨性，通过三维模型可以直观验证各部件的空间干涉情况，确认转向角度范围内车把与油箱、车架不会发生碰撞，前后轮跳动行程内与挡泥板、车架的间隙符合设计要求，最终完成的模型既可以作为复古摩托车改装、设计的三维参考，也能通过导出的二维工程图直接用于后续的零部件加工、样机制作环节，实现三维设计辅助二维出图的正向设计流程，帮助设计者更高效地梳理整车结构逻辑，减少前期设计的尺寸误差与结构冲突问题。
