钢制商用车轮毂轮辋三维结构设计

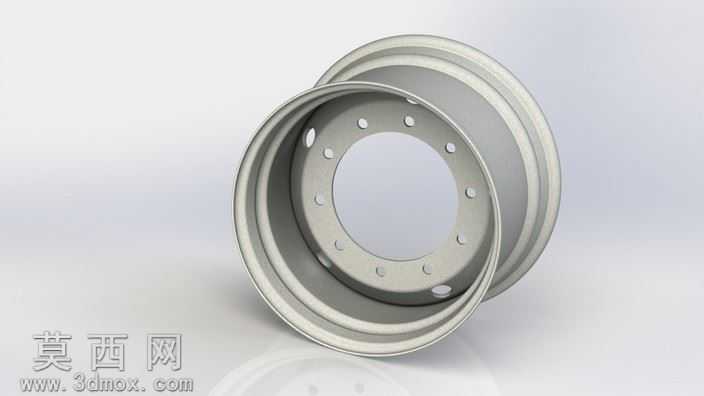

本作品为商用车用钢制轮辋的三维参数化建模成果，建模过程严格遵循商用车车轮的实际尺寸规范，对应规格为385x65R22适配的钢制轮辋结构。建模阶段以轮辋的滚压成型截面轮廓为基础，通过旋转凸台特征生成轮辋的主体筒体结构，精准还原了轮辋与轮胎配合的胎圈座、轮缘、槽底等关键配合曲面，所有曲面过渡圆角均参照实际冲压滚压工艺的圆角参数设置，避免出现不符合加工工艺的尖锐棱角结构。轮辐部分采用拉伸与切除特征组合建模，精准排布了中心定位孔与周边的螺栓连接孔，孔位的分度圆直径、孔径尺寸均匹配对应车型的车桥安装参数，轮辐与轮辋的焊接贴合面做了精准的贴合度处理，还原实际生产中的组焊装配关系。材质渲染阶段，为模型赋予了热轧钢材的哑光金属材质，还原钢制车轮未经表面涂装的原始金属质感，通过环境光遮蔽效果突出轮辋多层卷边结构的层次感，清晰展现轮辋筒体的壁厚变化与加强结构。设计过程中充分考虑了钢制车轮的载荷承载需求，在轮辋的受力集中区域做了结构加厚处理，轮辐的螺栓孔周边做了沉台加强设计，避免应力集中导致的结构失效。整个模型的结构完全拆解对应实际车轮的生产装配逻辑，各部分特征参数可直接对接后续的工程图生成、工艺仿真环节，能够直观展现钢制商用车轮辋的完整结构形态与装配关系，可用于车辆底盘结构教学、车轮零部件选型参考、相关零部件的二次开发设计工作。
