铝合金商用车轮毂三维设计作品

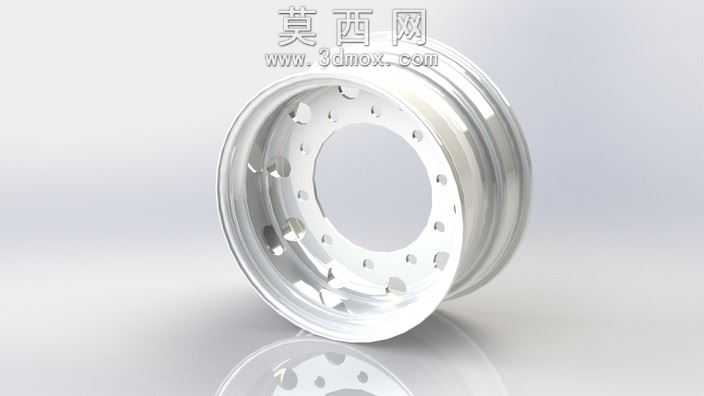

本作品为商用车用铝合金轮毂的三维设计成果，建模阶段依托SolidWorks平台完成全参数化结构搭建，首先依据385x65R22.5的轮胎适配规格，确定轮毂的基准安装面、中心定位孔、螺栓孔分布圆等核心装配尺寸，严格遵循商用车轮毂的载荷承载标准设定各部位壁厚，避免出现应力集中的尖锐结构。建模过程中先通过旋转凸台命令生成轮毂的基础回转基体，再依次绘制螺栓孔、散热孔、轮辐减重槽的截面草图，通过拉伸切除、圆周阵列命令完成多孔位的对称结构设计，针对轮辋与轮胎配合的胎圈座、轮缘部位，严格匹配标准轮胎的配合尺寸公差，保证后续虚拟装配的适配性。材质设定阶段选用锻造铝合金材质参数，在渲染模块中调整金属材质的反射率、粗糙度参数，模拟出铝合金抛光后的亮面金属质感，同时添加地面反射环境效果，还原产品实物的光影表现，轮辐部位的镂空结构既做了减重优化，也兼顾了制动系统的散热需求，安装面的凸台结构做了加厚处理，强化螺栓连接部位的结构强度。设计过程中重点考量轮毂的动平衡性能，所有镂空结构沿圆周方向完全对称分布，避免出现质量偏心问题，轮辋的过渡圆角均做了圆角处理，消除加工与使用过程中的应力集中风险，整体模型结构完整，各部位尺寸符合商用车轮毂的行业设计规范，可用于产品结构验证、装配干涉检查以及渲染展示等场景，能够直观呈现铝合金轮毂的外观形态与内部结构特征，为后续的工程化生产提供精准的三维数模参考。
