钢制车轮配套轴承座结构设计方案

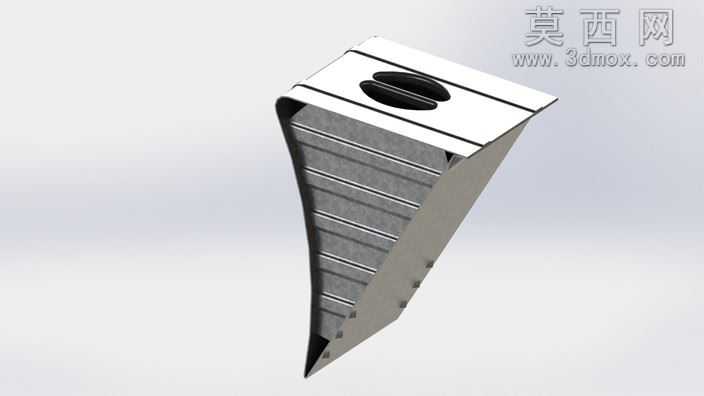

本作品为钢制车轮配套轴承座的三维建模设计成果，建模阶段采用SolidWorks软件完成全参数化特征构建，首先以轴承安装位的同轴度要求为核心基准，绘制主体轮廓的二维草图，通过拉伸、切除、拔模等基础特征生成主体毛坯结构，再针对安装定位孔、侧边加强筋、底部支撑弧面等细节结构逐一添加特征约束，保证各尺寸公差符合机械装配的通用标准。材质设定阶段选用优质碳素结构钢作为基础材质，在渲染环节调整金属材质的粗糙度、反射率参数，还原钢制零件经机加工后的哑光金属质感，同时对安装孔内壁、轴承配合面等精加工区域单独设置材质参数，区分粗加工面与精加工面的视觉差异，让模型呈现更贴近真实工业零件的视觉效果。结构设计上，该轴承座采用上窄下宽的楔形支撑结构，顶部开设椭圆形轴承安装定位槽，槽边设置加厚凸台提升局部承压能力，侧边排布多道横向加强筋，在不额外增加整体重量的前提下大幅提升结构的抗弯折、抗形变性能，底部支撑面做弧形适配处理，可与车轮轮架的弧形安装面完美贴合，保证装配后的接触应力均匀分布。设计思路围绕车轮运行过程中的承重需求展开，重点优化了轴承座的受力传导路径，将车轮传递的径向载荷通过加强筋分散至整个支撑面，避免局部应力集中导致的零件开裂失效，同时兼顾了加工工艺性，所有结构特征均符合常规铣削、钻孔加工的走刀要求，无倒扣、无难以加工的封闭内腔，可直接用于后续的生产加工工艺编制，也可作为同类承重轴承座设计的参考模板，帮助设计人员快速完成同类型零件的结构迭代优化。
