台式机独立游戏显卡结构三维数模

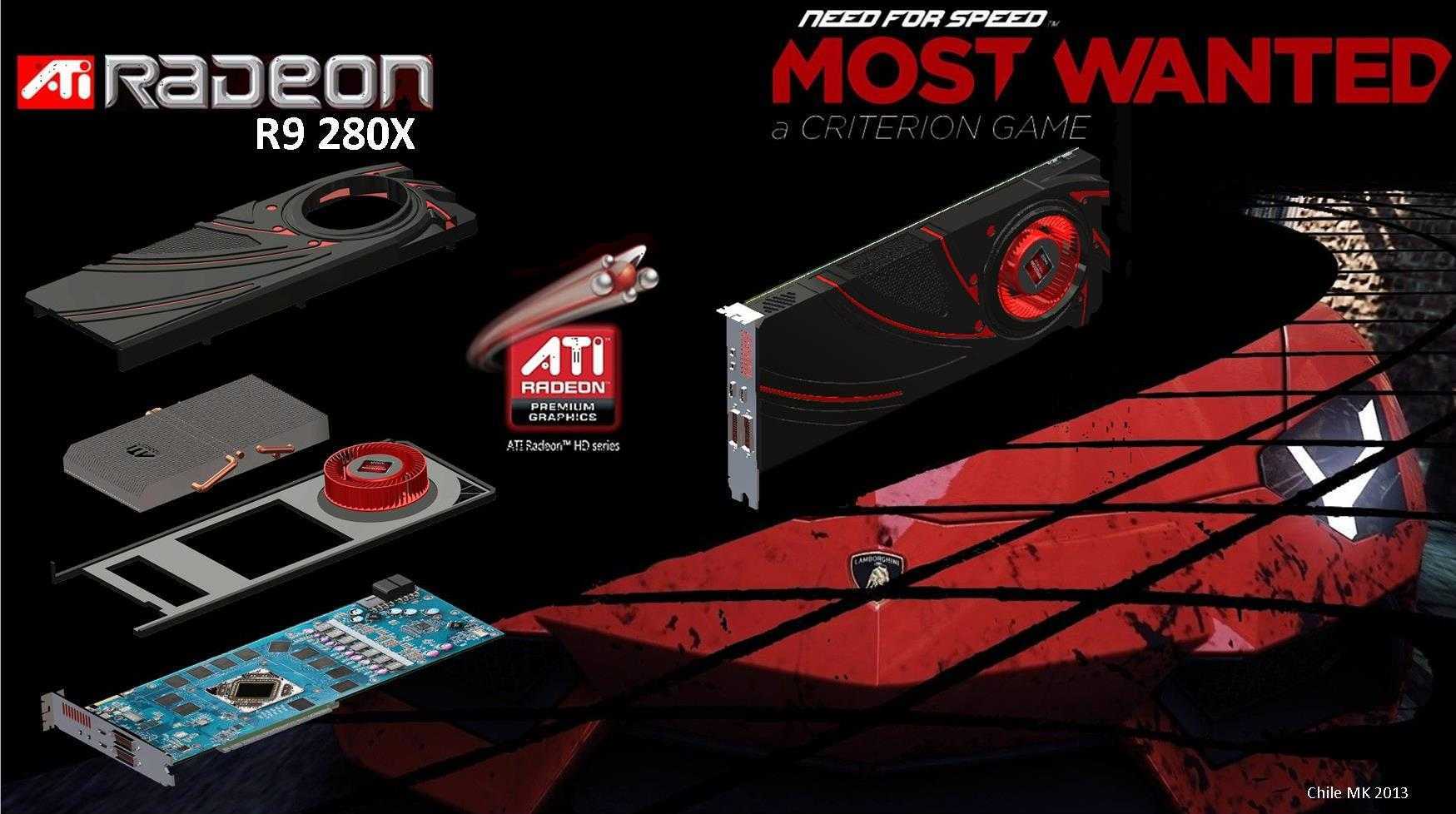

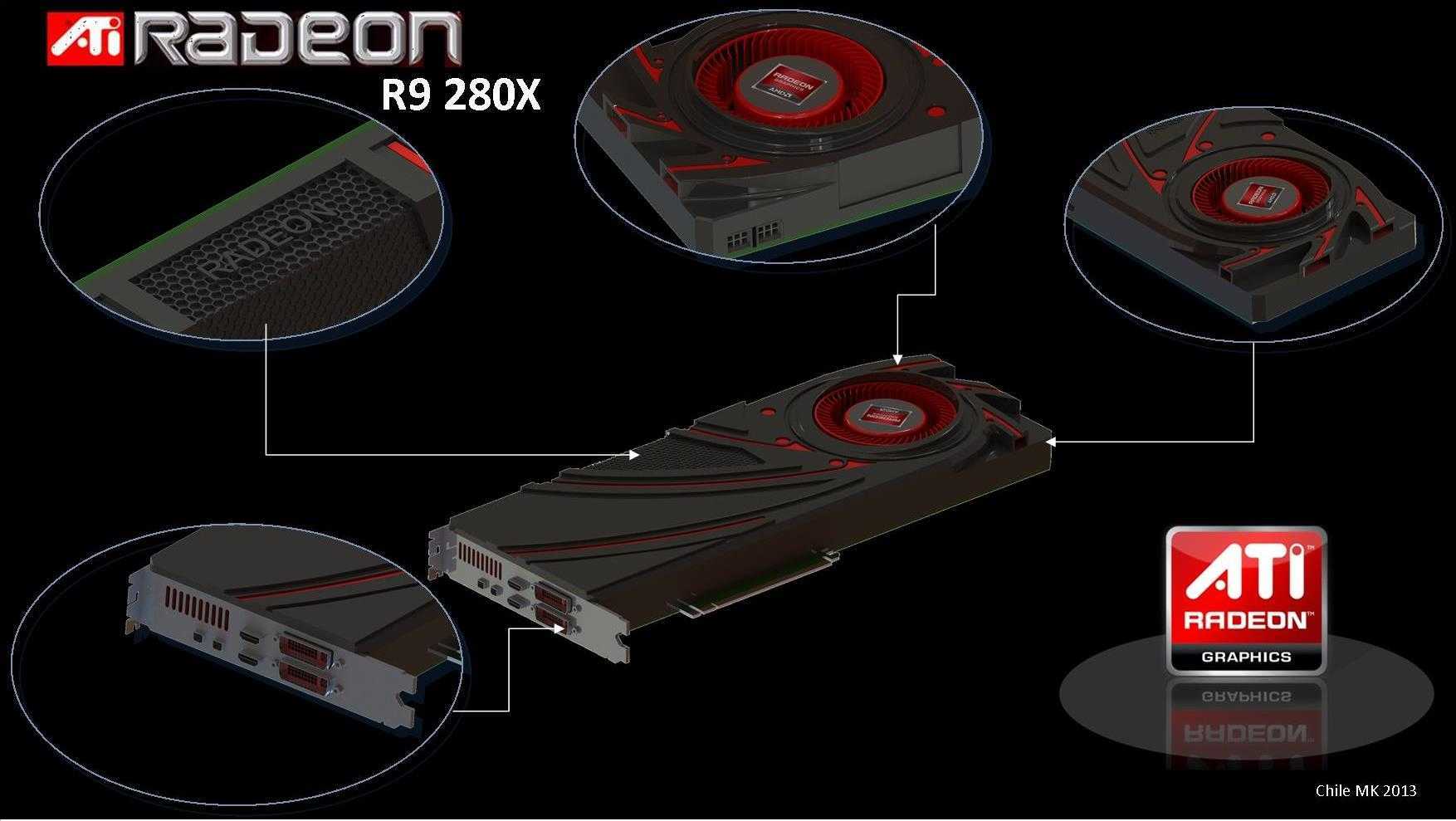

　　这套显卡三维数模完整还原了台式机独立游戏显卡的全结构细节，覆盖从外部散热外壳到内部核心元器件的所有装配层级，可直接用于电脑硬件结构教学、机箱兼容性匹配验证、散热方案优化仿真等场景。在桌面级计算机硬件体系中，独立显卡承担着图形渲染、并行计算的核心任务，不管是三维设计软件的实时视口预览、工程仿真的GPU加速计算，还是大型游戏的画面输出，都需要显卡硬件提供稳定的算力支撑，而精准的结构数模是硬件适配、改装、二次开发的基础依据。从结构分层来看，模型首先还原了显卡的外部导流罩，这部分采用ABS工程塑料注塑成型的结构设计，表面做了哑光黑加红色装饰条的外观处理，导流罩上预留了对应散热风扇的进风开孔，开孔边缘做了导风倒角设计，

　　能够引导气流垂直吹向下方的散热鳍片组，减少风道紊流的产生。导流罩下方是显卡的核心散热模块，包含纯铜底座、热管、铝制鳍片组与离心风扇四个部分，纯铜底座直接贴合GPU核心表面，加工平面度控制在0.02mm以内，保证核心热量能够快速传导至底座；两根直径6mm的烧结热管采用穿fin工艺与铝制鳍片连接，热管弯曲半径控制在15mm以上，避免热管内部毛细结构受损导致导热效率下降；鳍片组采用0.3mm厚的铝片冲压成型，片间距保持1.2mm，兼顾通风量与散热面积，鳍片边缘做了折边处理，提升整体结构强度，避免长期受热出现形变。散热模块下方是显卡的PCB主板，模型完整还原了PCB上的核心元器件布局：中间位置是GPU核心芯片的安装焊盘，

　　周围环绕8颗GDDR显存颗粒的焊位，PCB前端预留了PCI-E金手指的结构，金手指长度完全符合PCI-E 3.0 x16的规范标准，能够匹配主流台式机主板的显卡插槽；PCB上方布置了6pin外接供电接口，供电接口周围排布了固态电容、封闭式电感、MOS管等供电元器件，每一个元器件的安装高度、占位尺寸都做了1:1还原，能够准确反映PCB上方的空间占用情况。PCB后端是显卡的输出挡板，挡板上预留了DP、HDMI、DVI三种视频输出接口的开孔位置，挡板高度符合标准全高显卡的尺寸规范，能够适配标准ATX、MATX、ITX机箱的显卡安装位；挡板上还预留了固定螺丝孔位，孔位间距完全遵循行业通用标准，保证安装时的定位精度。从安装边界尺寸来看，

　　这款显卡的整体长度控制在267mm，高度111mm，厚度38mm，属于双槽厚度的显卡规格，在做机箱兼容性验证时，可直接将数模导入机箱装配体，核对显卡长度与硬盘架、前置冷排的空间间隙，确认厚度方向与相邻PCI-E插槽的干涉情况，同时还能验证供电线缆的弯折半径是否在合理范围内，避免实际装机时出现硬件冲突。在设计思路上，这款显卡的结构完全遵循桌面级硬件的通用设计规范，散热模块的重量分布做了平衡处理，靠近挡板一侧的重量占比达到60%，减少PCB长期使用出现弯曲变形的风险；导流罩的卡扣位置、散热模块的固定螺丝孔位都做了标准化设计，方便后期拆解维护清灰。数模中还还原了显卡上的各类辅助结构，比如PCB前端的固定支架、散热模块上的减震胶垫、显存颗粒上的导热垫贴装位置，这些细节结构能够帮助结构设计从业者理解消费级电子硬件的堆叠逻辑，掌握散热结构与PCB布局的配合要点，在做同类硬件产品设计时，可直接参考这套数模的尺寸链设定、风道设计逻辑、安装固定方式，减少前期方案验证的时间成本。对于三维建模从业者来说，这套数模的分层结构清晰，每一个零件都可单独编辑，能够用来练习复杂装配体的配合关系、曲面外观建模技巧，也可作为电脑硬件类场景搭建的素材使用。
