小型拖挂式旅居露营拖车结构设计

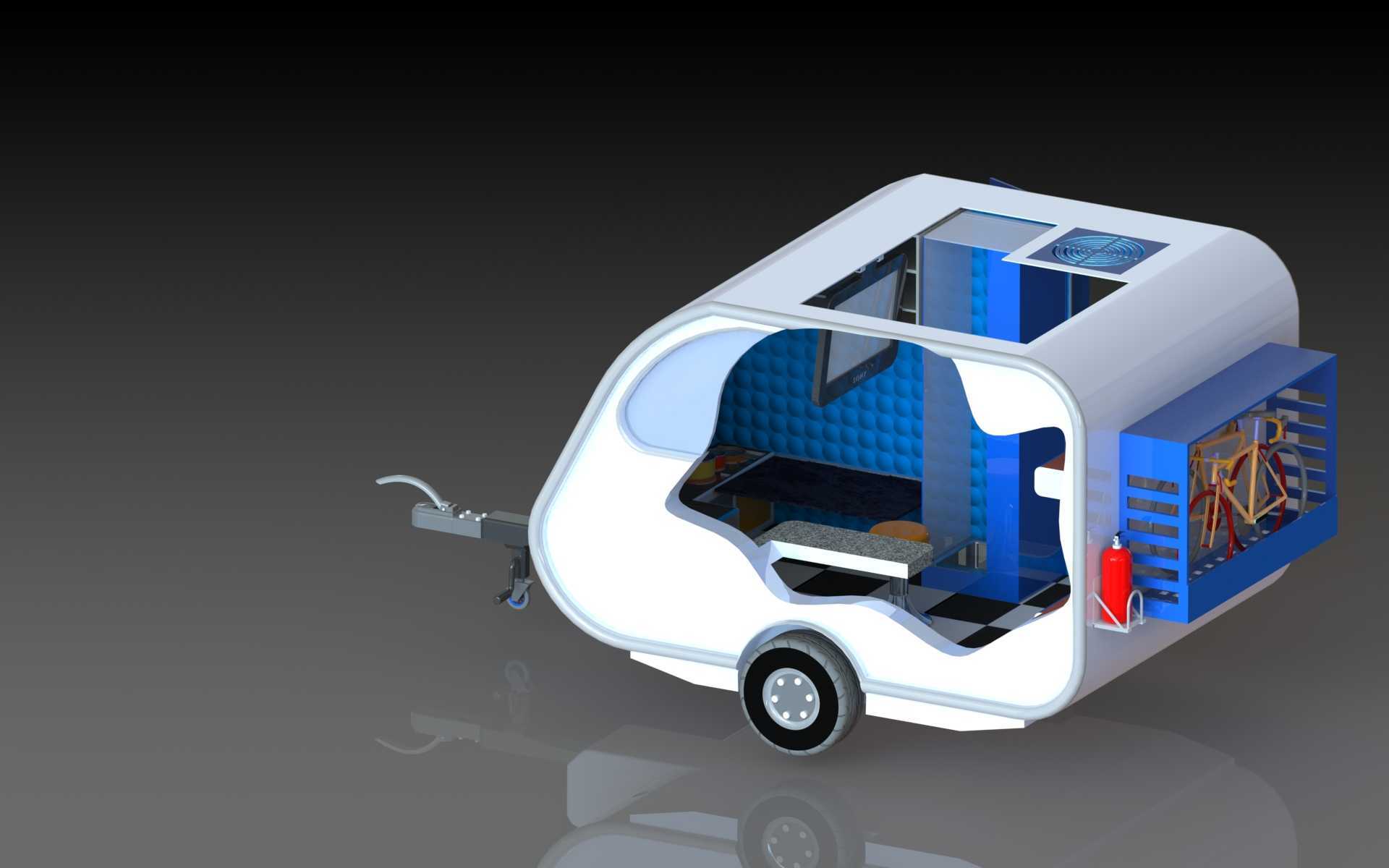

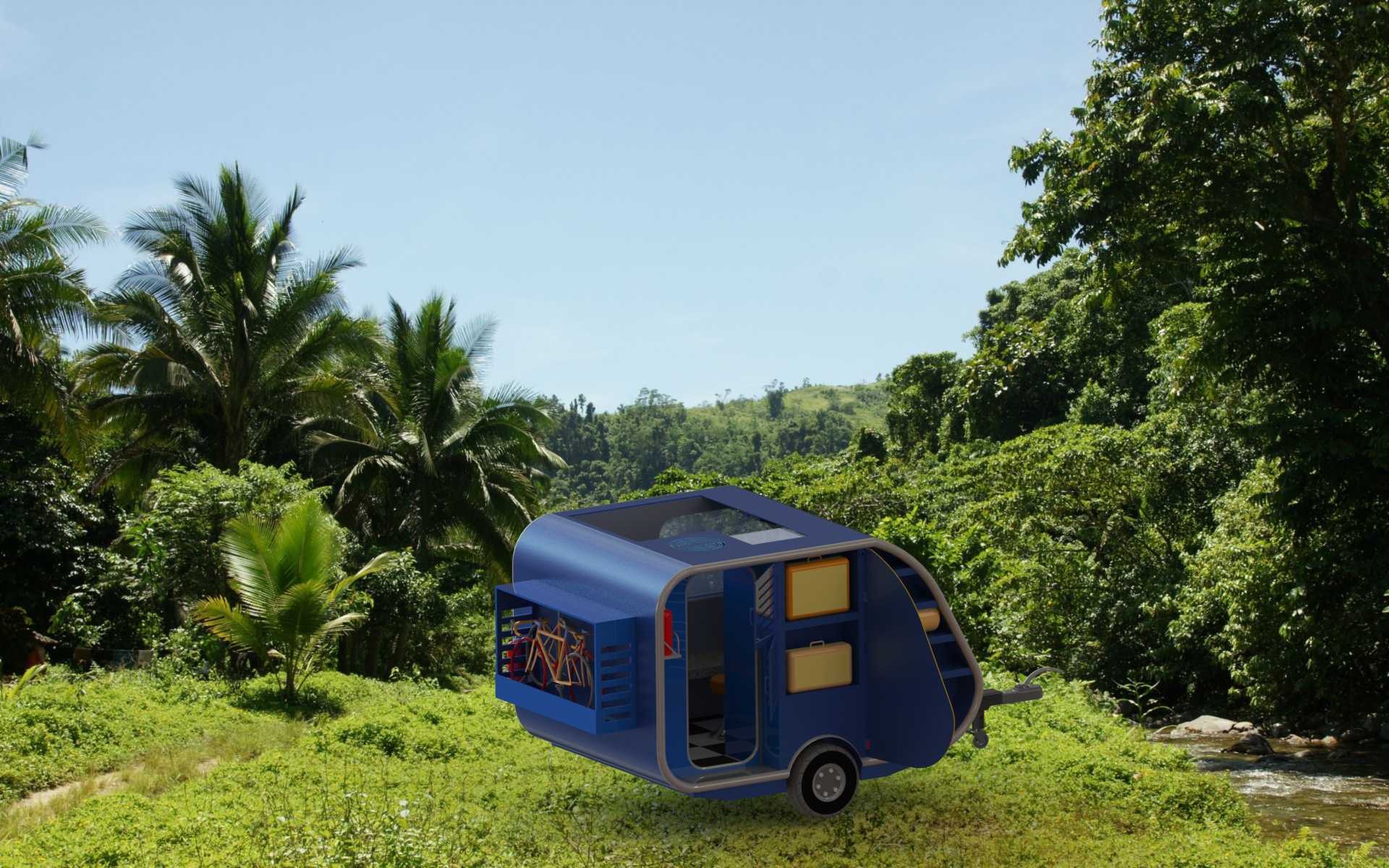

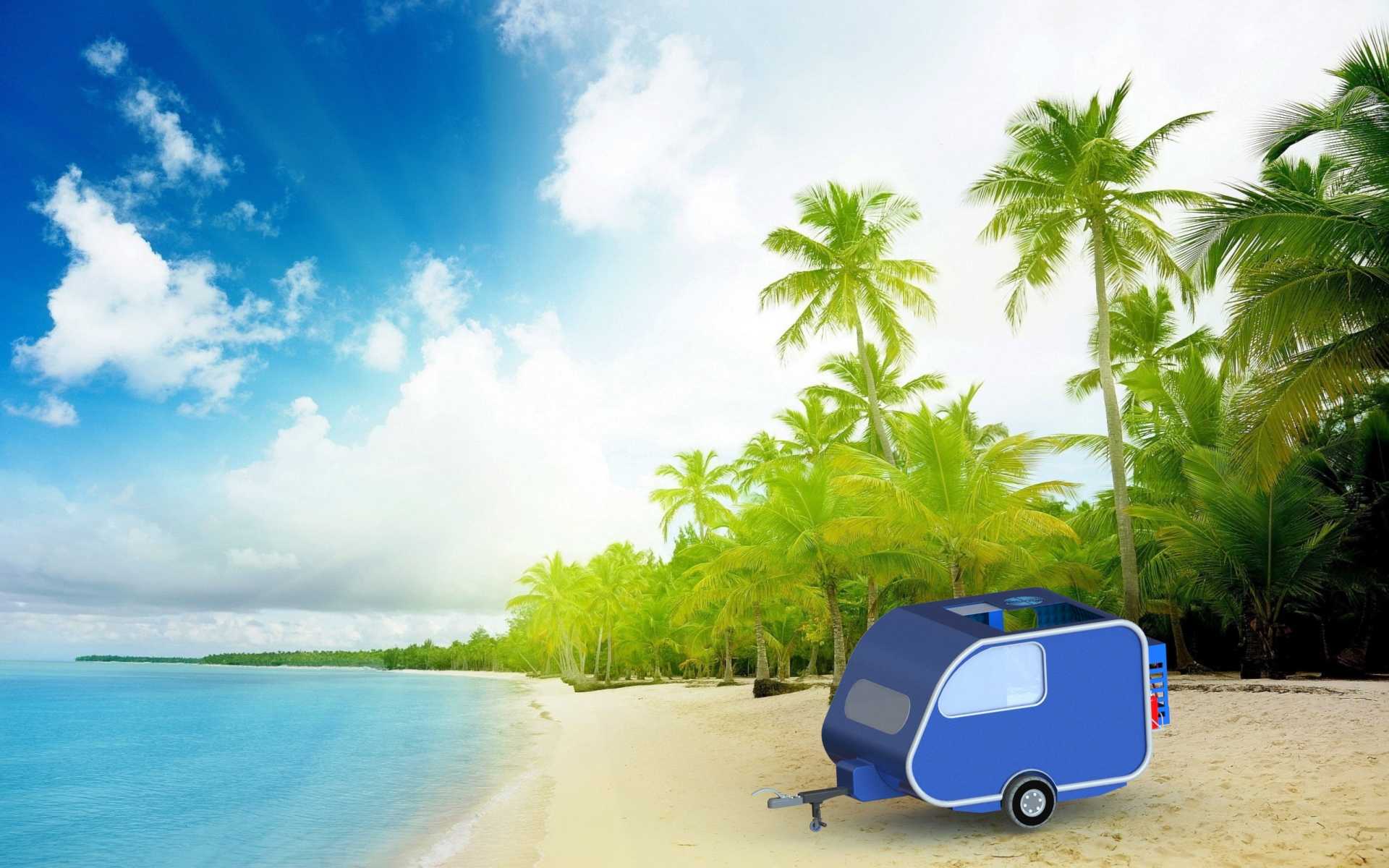

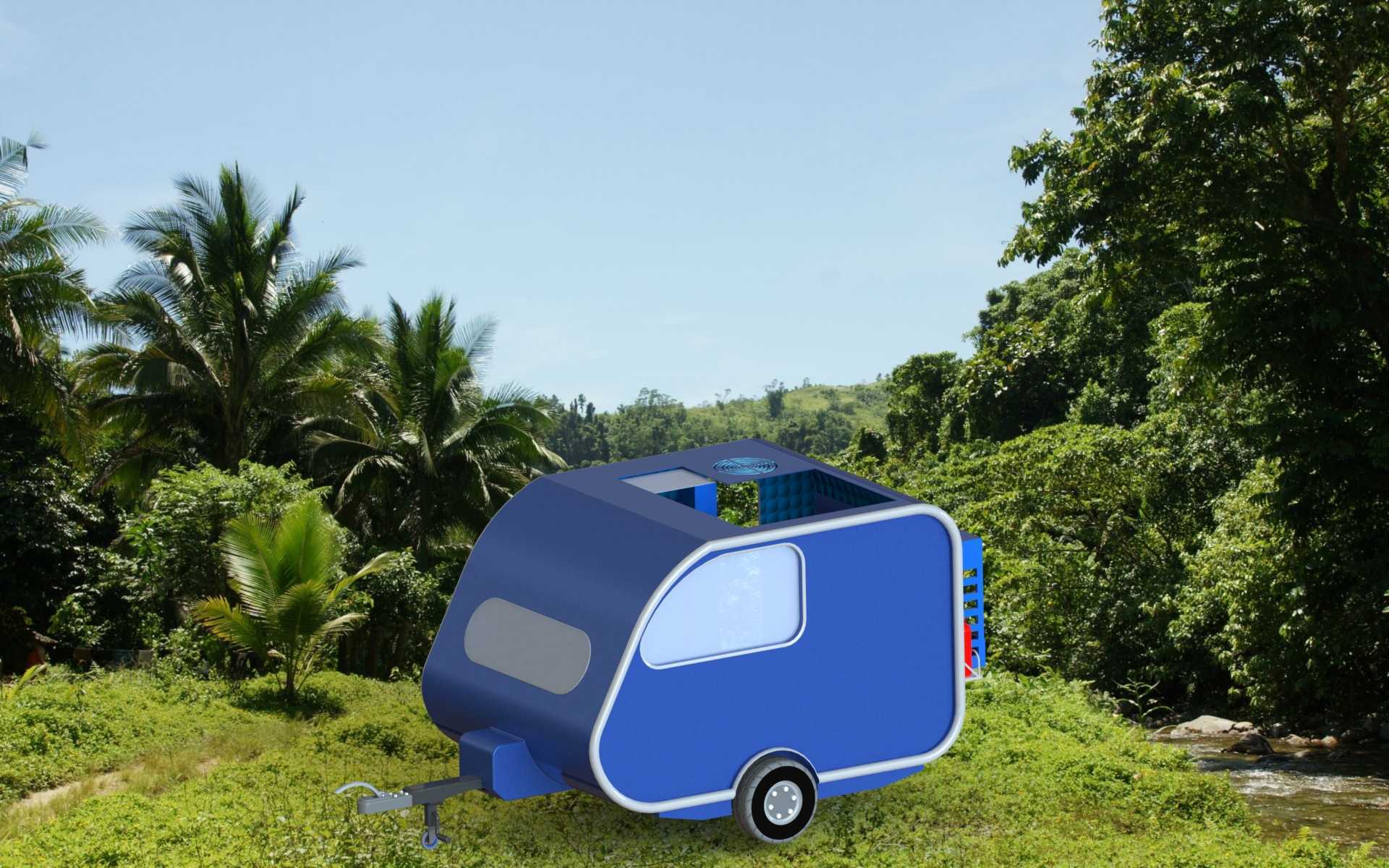

　　这款小型拖挂式旅居露营拖车，主要面向短途户外露营、近郊休闲旅居场景设计，适配家用SUV、普通家用轿车等常见乘用车辆牵引使用，可满足2人以内的户外短途旅居需求，无需依赖营地固定水电设施即可完成基础的户外休憩、临时住宿功能。从结构设计逻辑来看，整车采用单轴承载式车身布局，牵引连接端设置符合乘用车拖挂标准的球形牵引接口，接口处集成缓冲阻尼结构，可抵消行驶过程中牵引端与挂车之间的纵向冲击，避免起步、制动时的顿挫感传递至车厢内部。车身整体采用流线型水滴形外轮廓，前端收窄的造型可有效降低高速牵引时的风阻系数，减少牵引车辆的额外油耗，同时避免行驶过程中气流在车身尾部形成紊流，提升高速牵引状态下的行驶稳定性。车身外侧设置有外置储物舱，

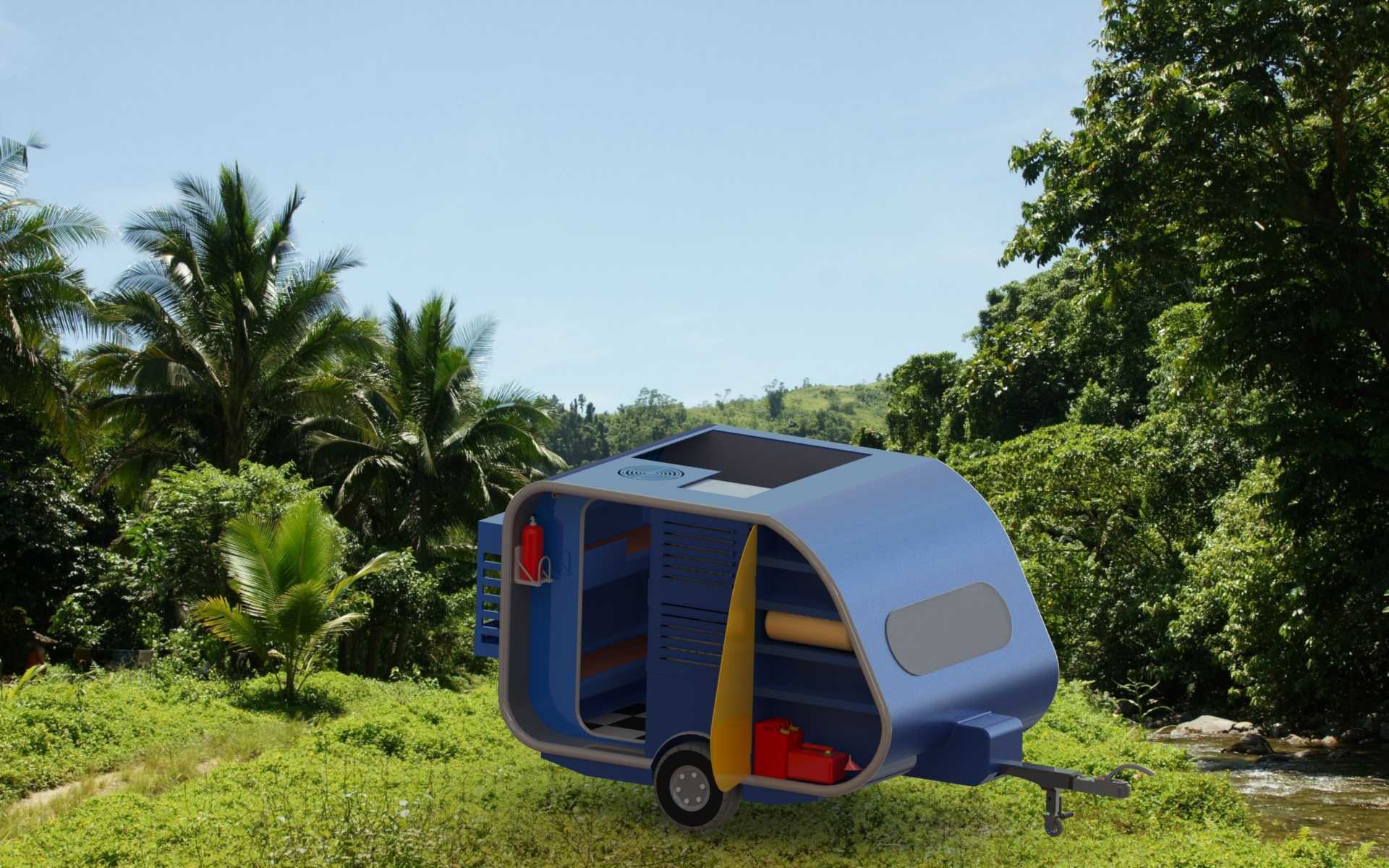

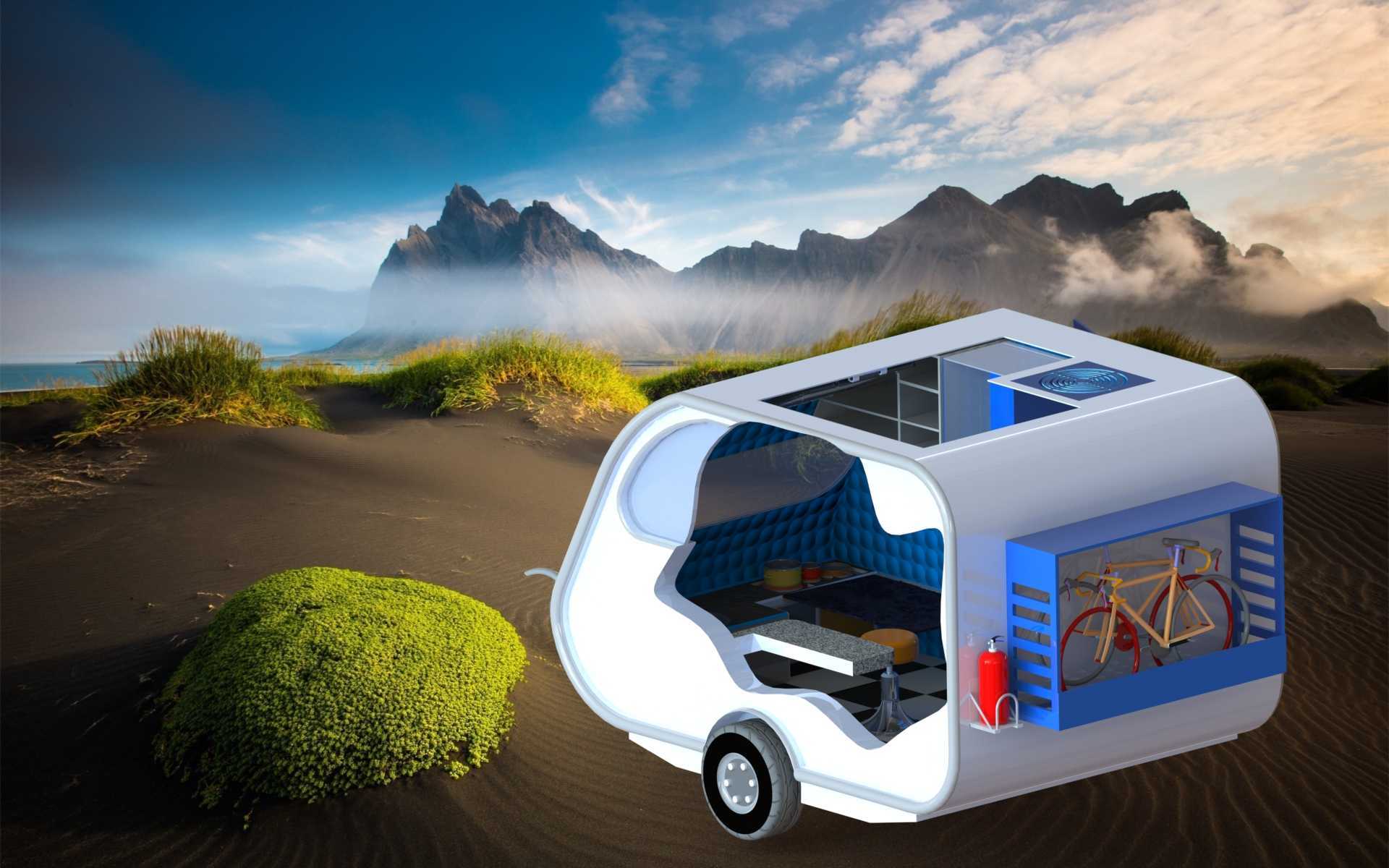

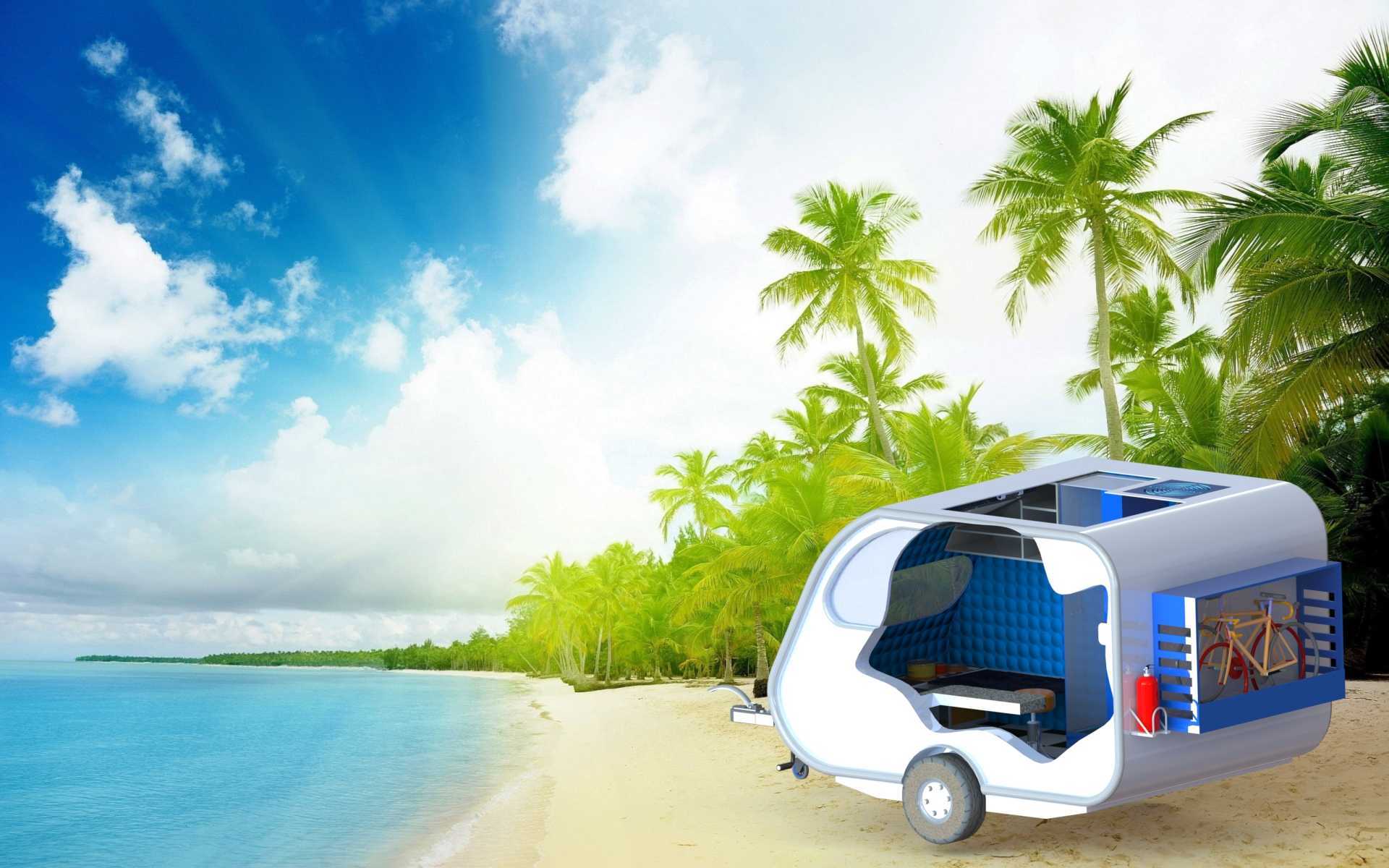

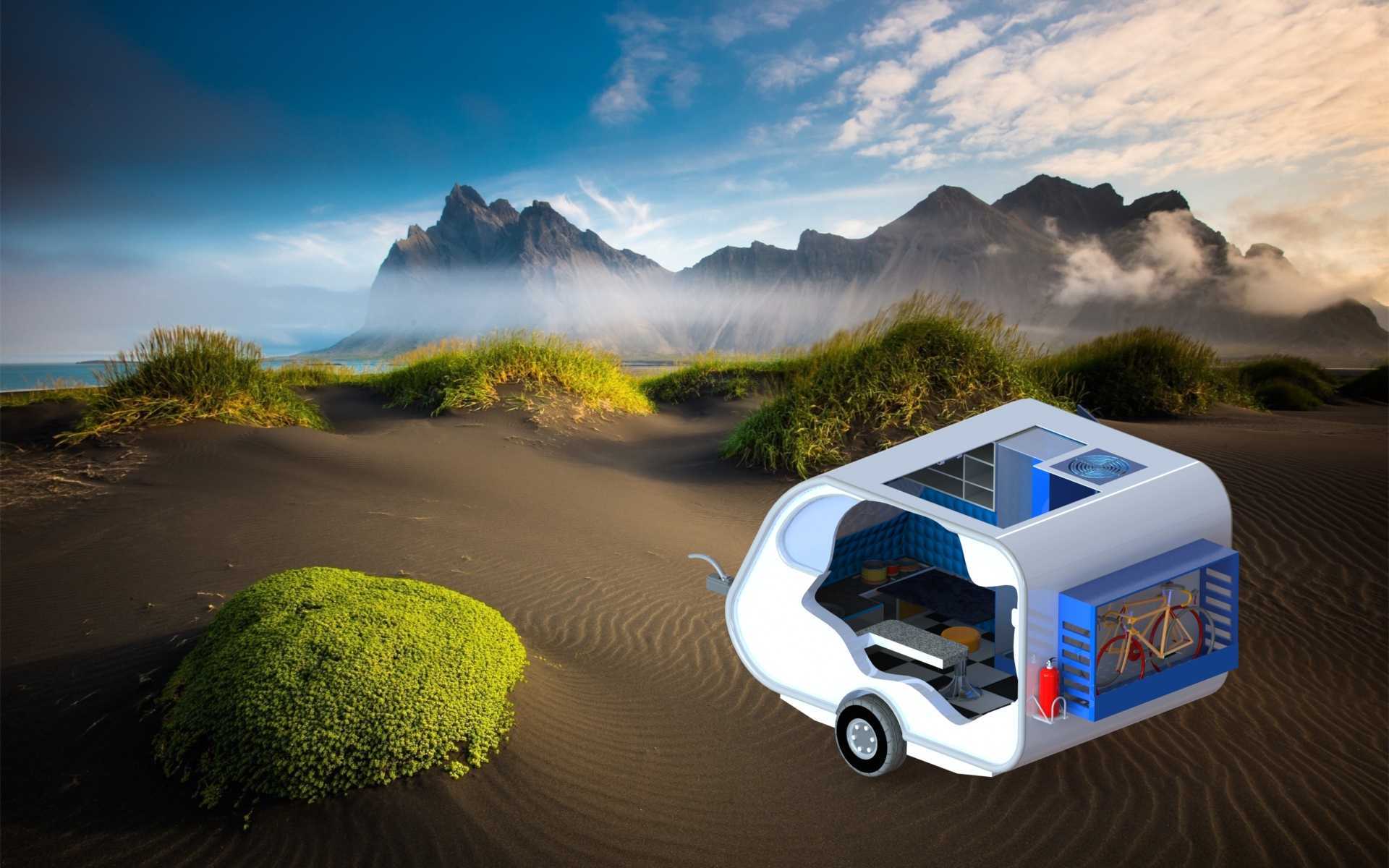

　　可容纳折叠自行车、户外露营桌椅等大件户外装备，舱门采用上翻式设计，开启后可兼做临时置物台面，适配户外烹饪、装备整理的使用需求；车身侧面设置有外推式通风窗，搭配顶部嵌入式天窗，可形成车厢内部的空气对流，无需额外供电即可保证舱内空气流通，夏季露营时可有效降低舱内闷热感。车厢内部采用一体化集成布局，睡眠区域设置可折叠式床垫平台，日常状态下可作为卡座沙发使用，放倒后可形成平整的双人睡眠空间，平台下方设置大容量储物格，可收纳被褥、衣物等私人物品；车厢内侧壁集成嵌入式储物格，可放置小型露营电器、餐具等零散物品，所有储物格均设置卡扣式挡边，避免牵引行驶过程中物品滑落。车身底部设置有独立的支撑支腿结构，驻车时可将支腿放下支撑于地面，

　　抵消单轴轮胎的弹性形变，避免人员在车厢内活动时车身出现晃动；车身侧部设置有外置灭火器安装位，符合户外旅居装备的安全设计要求，可在出现火情时快速取用。从安装边界尺寸来看，整车宽度控制在普通乘用车后视镜可视范围内，牵引行驶时无需额外加装加宽后视镜即可观察到挂车两侧的路况，整车总长度控制在3米以内，转弯半径与普通家用乘用车接近，可适配常规城市道路、乡村非铺装路面的通行需求，整车高度控制在2.2米以内，可顺利通过常规限高路段、地下车库入口，日常闲置时可直接停放于家用车位，无需额外占用专属存储场地。车身外壳采用玻璃钢一体成型工艺，整体无拼接焊缝，可避免长期户外使用时出现接缝漏水、锈蚀等问题，内层填充保温隔热材料，

　　可在昼夜温差较大的户外环境下维持舱内温度稳定，减少外界环境温度对舱内舒适度的影响。车轮采用小尺寸高负载拖挂专用轮胎，搭配独立的阻尼减震结构，可过滤非铺装路面行驶时的颠簸震动，保护车厢内部的集成结构不会因长期震动出现松动、异响等问题。牵引端的电路接口采用通用式7针拖挂插座，可直接匹配市面绝大多数乘用车辆的拖挂电路输出，实现行车时的尾灯、刹车灯、转向灯同步点亮，满足道路行驶的法规要求。
