小容量塑料瓶装碳酸饮料瓶结构建模

　　日常快消品流通场景里，小容量PET瓶装碳酸饮品的容器结构，是兼顾内容物承压、运输堆叠、手持握持、灌装适配多维度需求的典型薄壁包装件，做这类结构建模不能只做外观曲面的复刻，得把全链路的工程约束都嵌进建模逻辑里。先从实际使用的边界条件倒推结构逻辑：碳酸饮品内部充有二氧化碳，常温下内部静压能达到0.4MPa左右，夏季高温仓储环境下内压还会进一步升高，所以瓶身不能做完全光滑的直壁结构，要在瓶身周向分布多道环形内凹的加强筋，筋条的圆角半径不能小于1.2mm，避免吹塑成型时局部壁厚过薄出现应力集中，同时这些环筋也能在运输堆叠时承担纵向载荷，单瓶垂直堆码承重不低于12kg，适配快消品仓库常用的12层托盘堆码要求。瓶底的结构是承压核心，不能做平底设计，要采用五瓣式内凹的花瓣底结构，每个瓣的弧度要匹配吹塑模的冷却流道走向，内凹深度控制在18-20mm，既可以抵消内压带来的瓶底向外鼓胀变形，避免放置时出现晃动感，也能让瓶底在灌装线的输送导轨上平稳滑动，不会卡滞在护栏间隙里。再看握持区域的设计，瓶身中上部要做符合人体工学的微收腰结构，收腰处的直径比瓶身最大直径小8-10mm，表面分布0.3mm深的细密磨砂纹理区域，这个区域的位置要匹配成年人单手握持的高度范围，也就是距离瓶底110-160mm的区间，既可以提升手持时的摩擦力，避免冷藏后瓶身凝露打滑，也不会因为纹理过深影响标签的自动贴附精度。瓶口部分要严格适配标准28mm口径的碳酸饮料瓶盖，

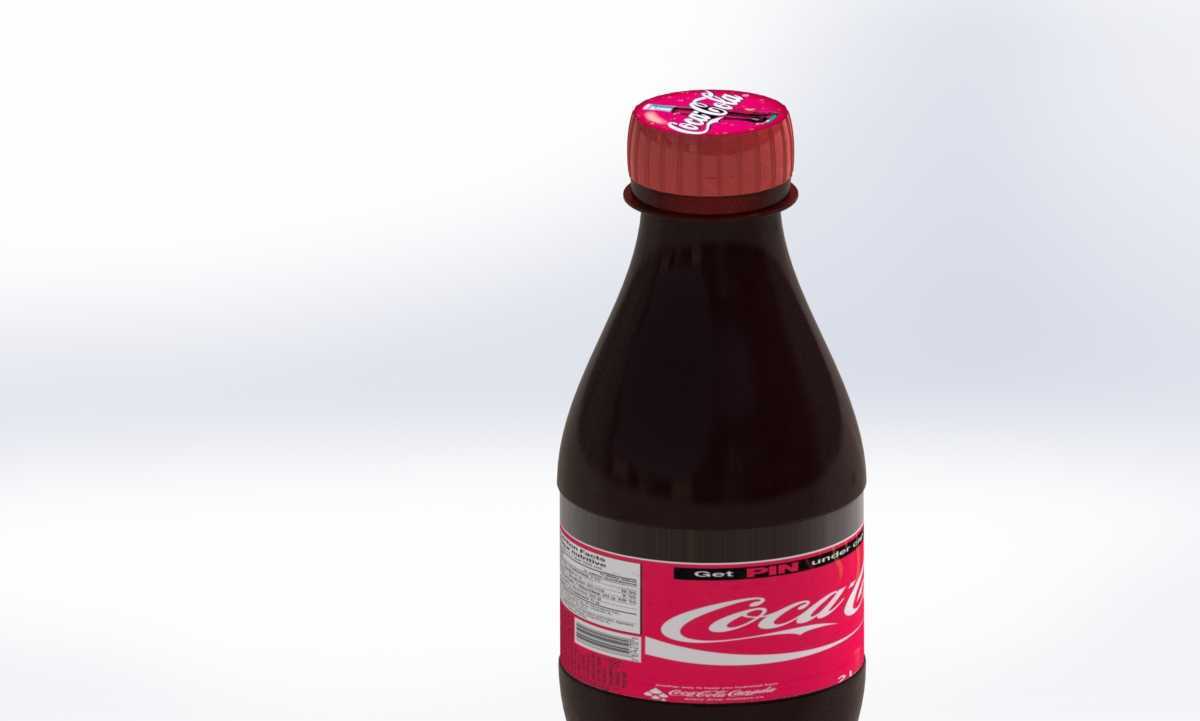

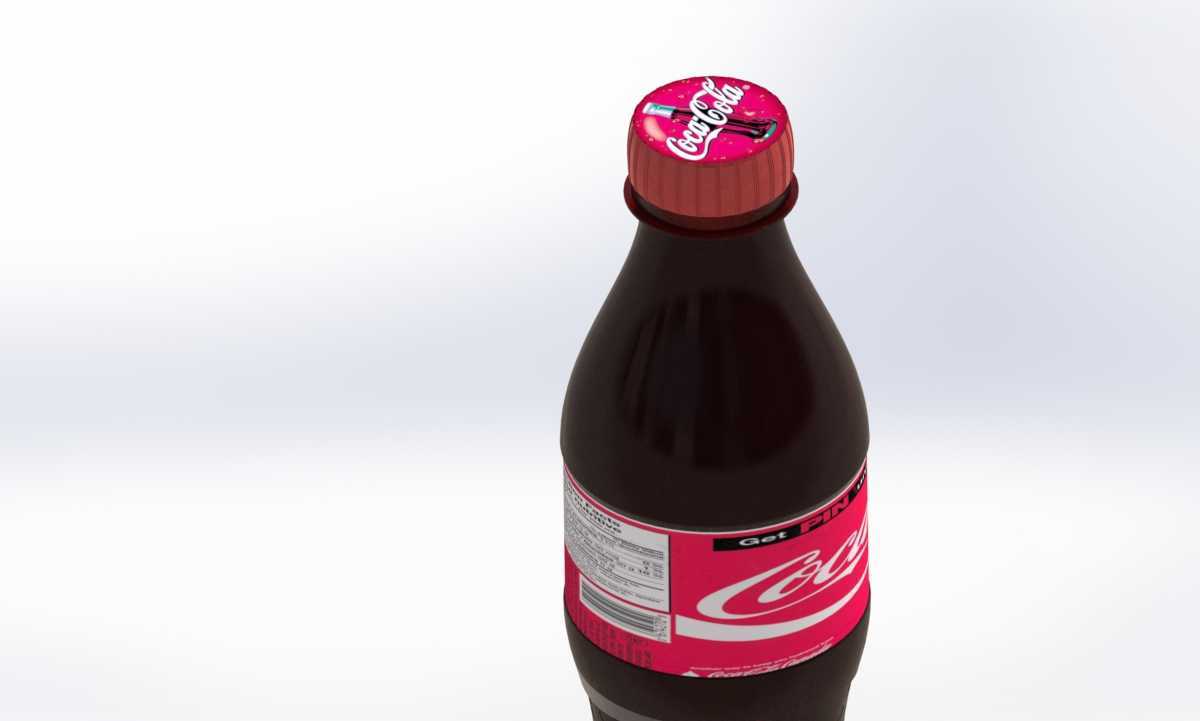

　　瓶口的螺纹采用三头间断式梯形螺纹，螺距4mm，螺纹牙高1.2mm，瓶口顶端的密封面要做0.8mm宽的平面结构，配合瓶盖内的铝箔垫片实现密封，瓶口下方的防盗环连接桥要做均匀分布的12个0.5mm厚的连接点，拧开时连接桥断裂力控制在12-18N，既不会在运输过程中意外断裂，也能让消费者正常开启时不需要过大的拧动力。建模过程中要同步考虑吹塑工艺的拔模角度，所有外表面的拔模斜度不小于1.5°，瓶身的壁厚分布要做差异化设计：瓶口部分因为要和瓶盖配合，壁厚控制在2.2-2.5mm，瓶身主体壁厚0.32-0.38mm，瓶底部分因为承压需求，壁厚控制在0.45-0.5mm，整个模型的曲面要做到G2连续，避免出现曲面褶皱，在做渲染验证的时候，

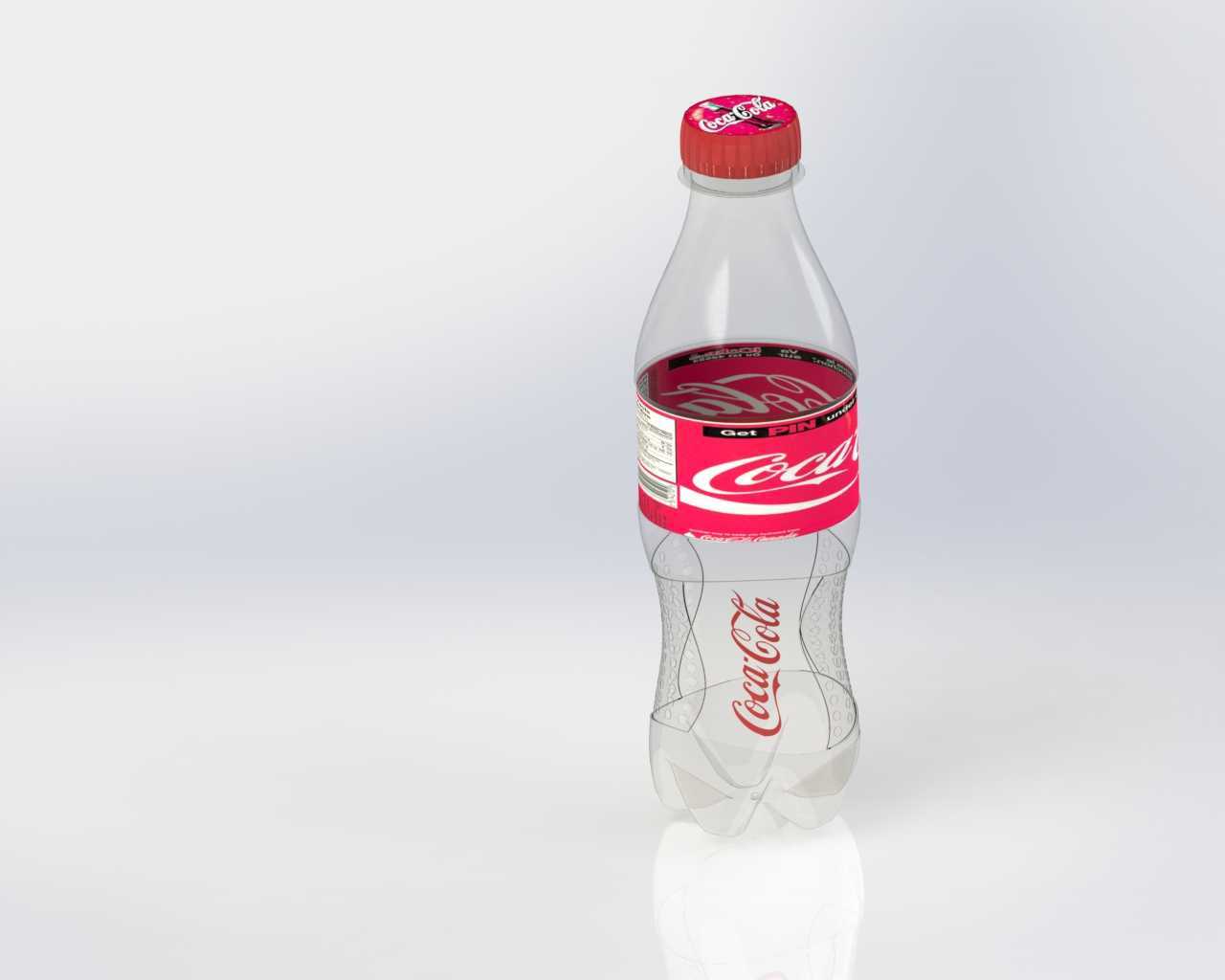

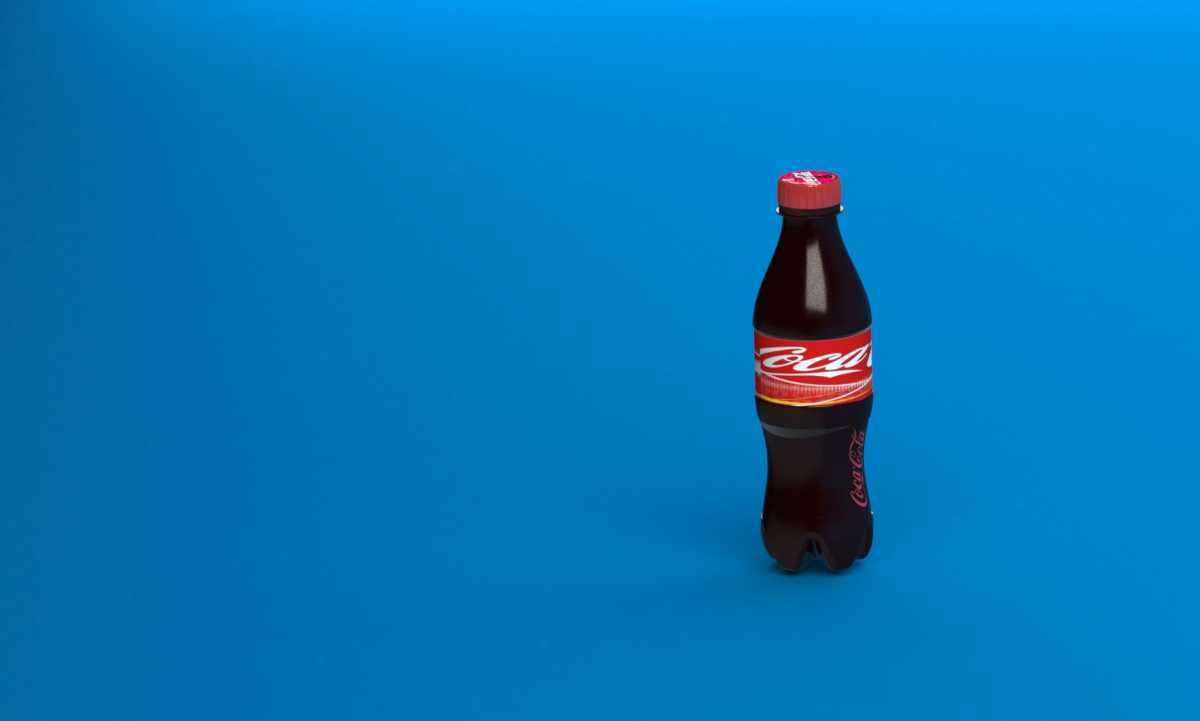

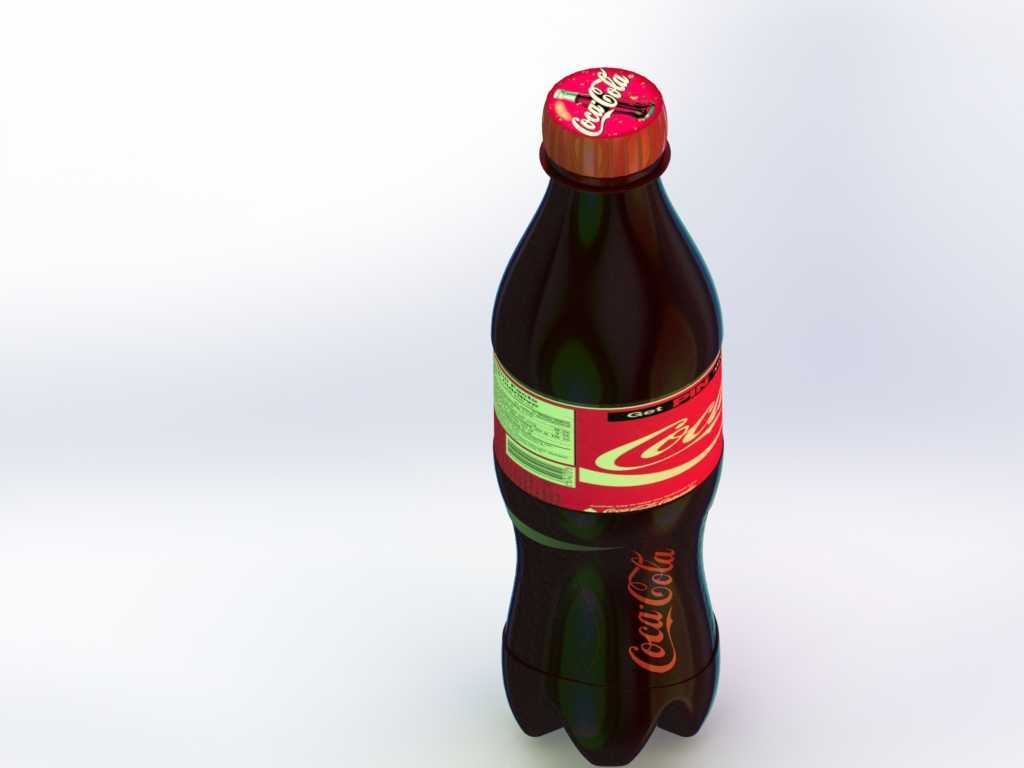

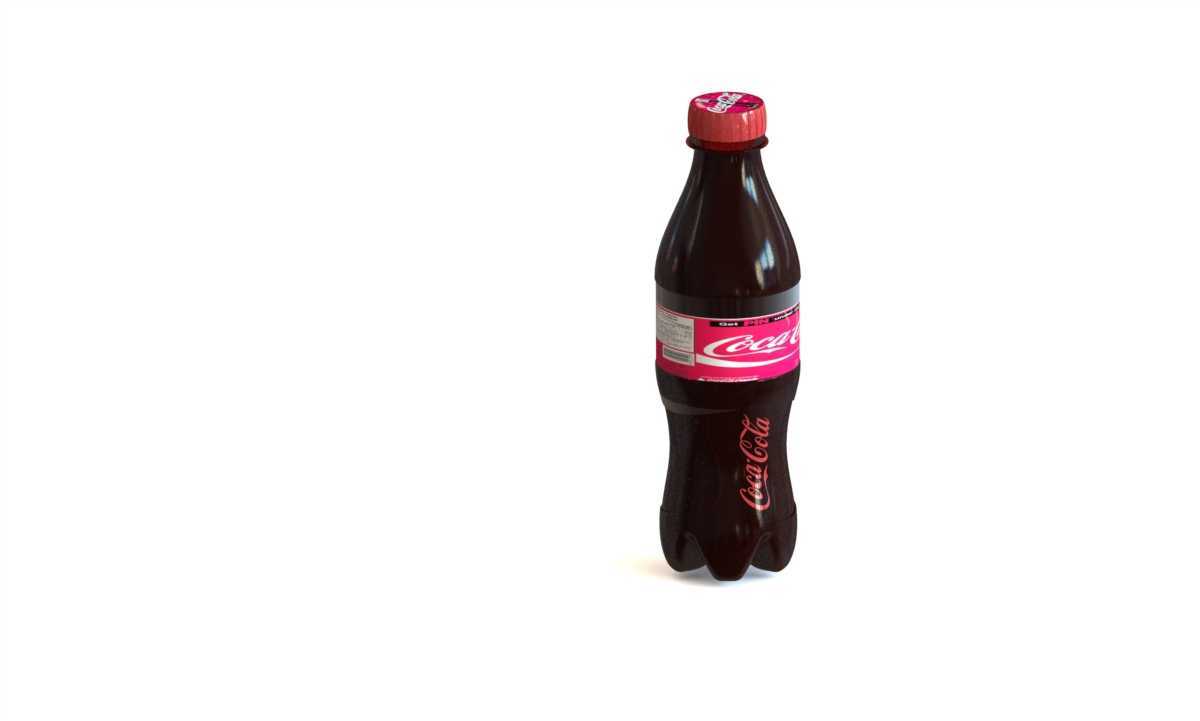

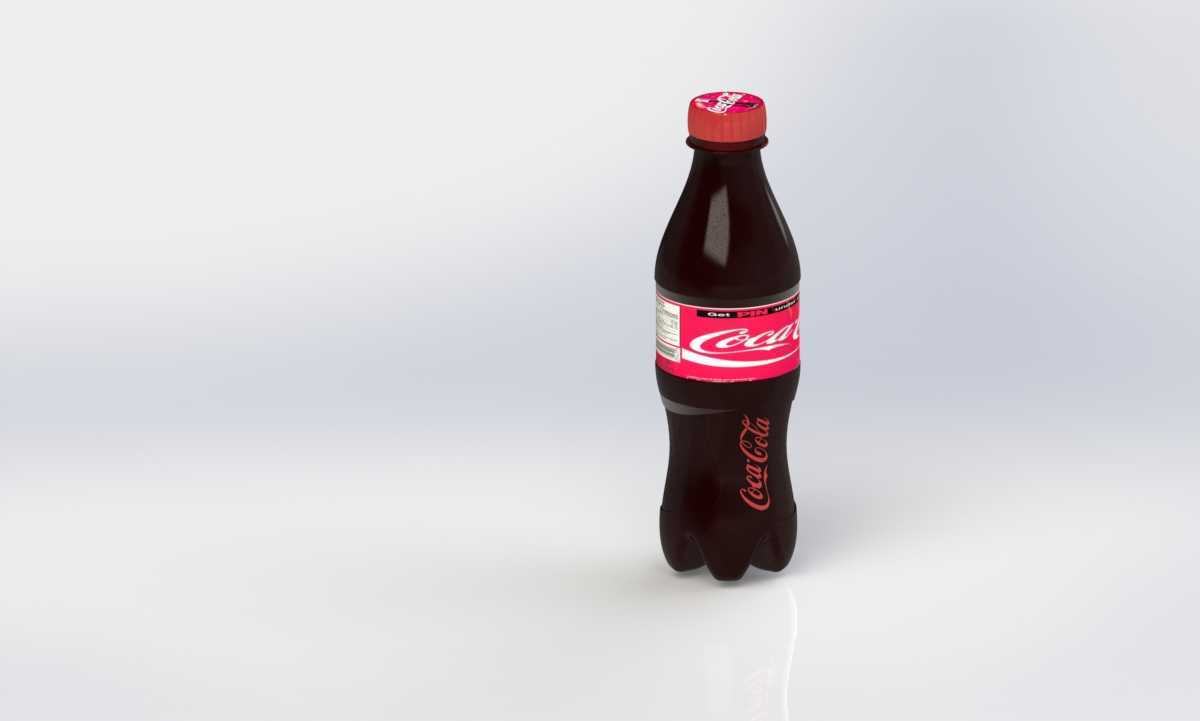

　　可以模拟不同光照下瓶身标签的贴合效果，以及瓶内液体的折射表现，验证外观视觉效果是否符合品牌视觉要求。还要考虑灌装线的适配性，瓶身的最大直径要控制在66mm以内，适配常规含气饮料灌装线的星轮卡位尺寸，瓶身总高度控制在230mm左右，和现有灌装线的进瓶螺杆、导瓶板的尺寸边界完全匹配，不需要额外调整产线配件就能直接投产。另外瓶身的标签贴附区域要做整周的光滑圆柱面，区域上下两端做0.2mm高的定位凸棱，给贴标机的标签定位提供基准，贴标区域的圆度公差控制在0.2mm以内，避免贴标后出现标签褶皱、偏移的问题。很多新手做这类瓶子建模的时候只会照着图片拉曲面，忽略了内压变形、堆码强度、产线适配这些实际工程约束，建出来的模型看着外观相似，

　　实际根本没法用于开模验证，真正的工程化建模要把每个结构细节对应的使用场景、工艺要求、载荷条件都对应上，每一处曲面的弧度、每一道加强筋的尺寸，都有对应的工程逻辑支撑，而不是单纯的视觉复刻。比如瓶肩部分的过渡弧度，不能做太陡的斜面，否则吹塑的时候这个区域的料坯拉伸过度，会出现局部发白、壁厚不足的问题，瓶肩的过渡圆角半径要控制在15mm以上，让料坯在吹胀过程中均匀拉伸，保证壁厚一致性。还有瓶盖部分的建模，要考虑内塞的结构，瓶盖内的密封塞要做和瓶口内径过盈0.3mm的配合，外防盗环的内侧要做倒扣结构，和瓶口下方的凸环卡合，在瓶盖拧紧后倒扣完全卡入凸环下方，保证运输过程中瓶盖不会因为内压作用被顶松出现漏气问题。
