多色LED流水跑马灯控制电路板

　　这款LED跑马灯控制板，常被用于工业设备状态指示、教学实训电子实验、小型装饰灯光阵列等场景，在自动化生产线的工位状态提示、电子类专业的电路原理实训、桌面创意灯光搭建中都能见到同类结构的应用。从实际用途来看，它可以通过内置的振荡与计数电路，驱动板载的多颗不同色别LED按照预设顺序循环点亮，形成流动的灯光效果，既可以作为基础数字电路的实训载体，帮助学习者理解NE555振荡、CD4017计数分频这类经典电路的工作逻辑，也可以直接作为小型灯光提示模块嵌入到设备面板、展示装置中，无需额外编写控制程序即可实现跑马灯光效果。

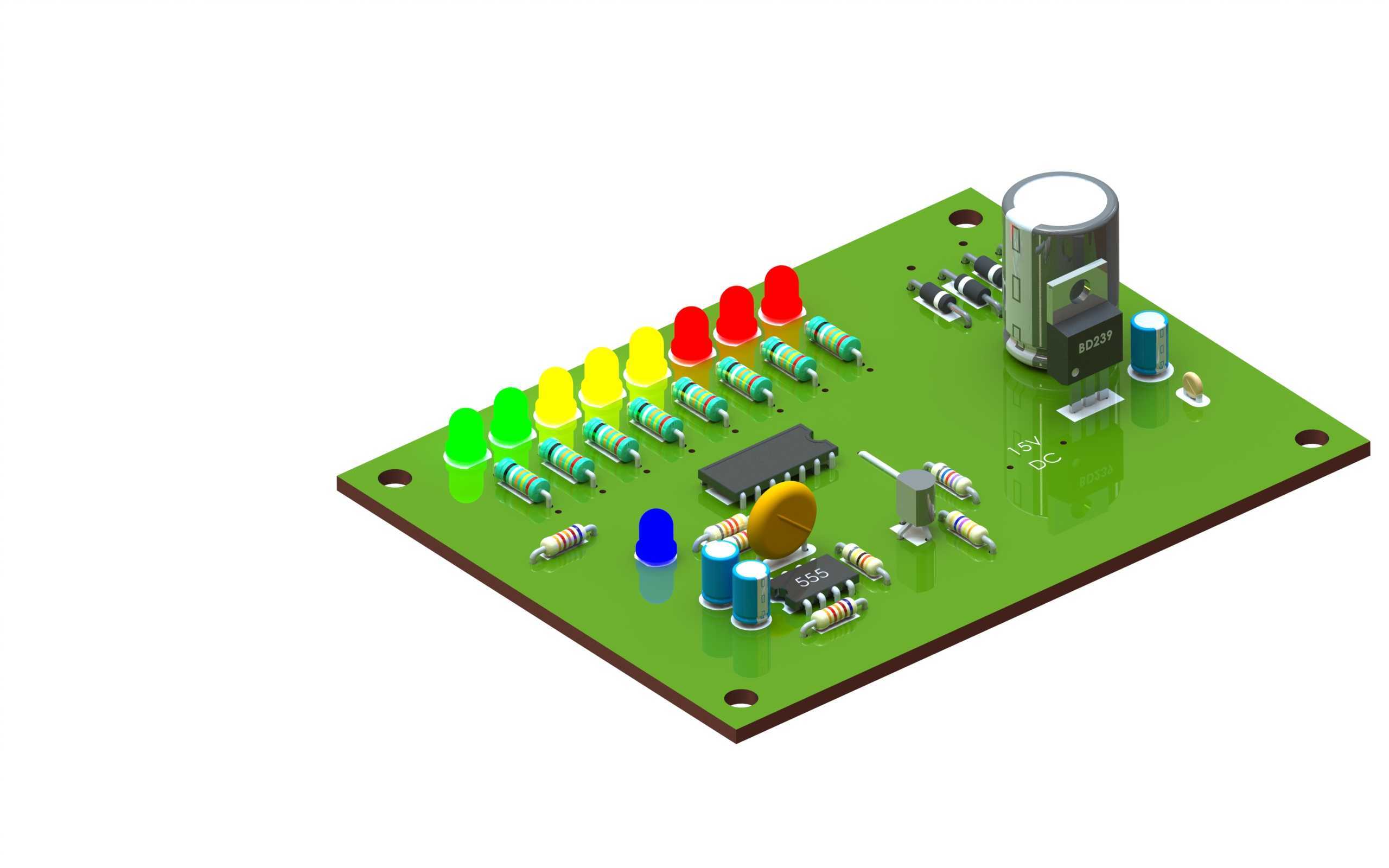

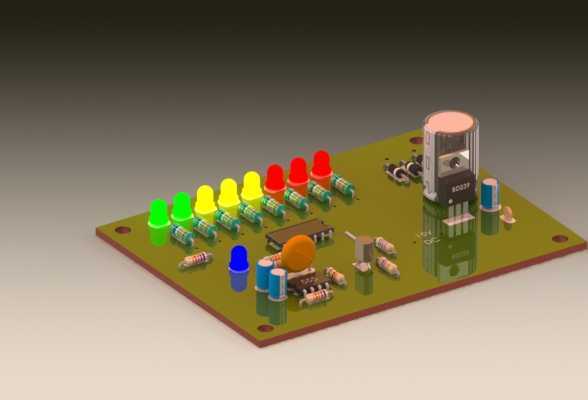

　　从功能特性上看，板载集成了电源输入滤波电容、振荡回路阻容元件、计数驱动芯片、LED限流电阻以及多颗分色LED，所有元件采用直插封装布局，焊接与调试门槛较低，元件排布预留了足够的拆焊空间，方便实训过程中更换元件、调整参数。电源输入端的电解电容承担了输入滤波作用，可抵消电源接入瞬间的电压波动，避免芯片误触发；每颗LED都搭配了独立的色环限流电阻，可根据供电电压调整电阻阻值，将LED工作电流控制在额定范围内，延长发光元件使用寿命；板上预留的接线端口可直接外接直流电源，也可通过扩展引脚外接更多LED阵列，拓展灯光显示规模。

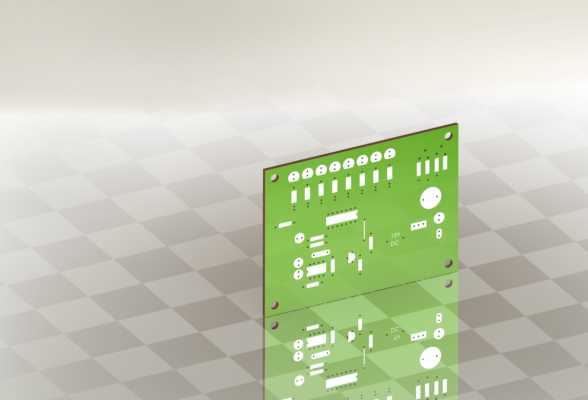

　　设计思路上，整体采用经典的NE555搭配CD4017的纯硬件电路架构，无需单片机程序烧录即可实现稳定的跑马效果，规避了程序跑飞、固件丢失这类软件类故障，适合在对可靠性要求较高的简单状态指示场景使用。PCB布局按照信号流向排布，从电源输入到振荡回路、再到计数芯片、最后到LED输出端，信号路径短且无交叉，减少了线路间的信号干扰；板角预留的安装孔可配合铜柱直接固定在设备壳体内部，安装孔位避开了板上的走线与元件焊盘，不会因为固定螺丝挤压造成线路短路。元件排布上，将高度较高的电解电容、接线端子布置在板边区域，低矮的电阻、LED布置在板身中部，既避免了高元件遮挡LED发光面，也让整板的重心更均匀，安装后不会因为重心偏移产生晃动。

　　外形尺寸与安装边界方面，整板采用矩形FR-4玻纤板基材，板边做了圆角处理避免安装时划手，板上元件最高高度不超过20mm，安装时只需预留对应长宽的平面空间，上方预留10mm以上的散热与操作空间即可，不需要额外预留过大的安装间隙。板上的LED采用等间距直线排布，发光方向垂直于PCB板面，安装时可根据需求将板面朝向观测方向，保证灯光显示效果清晰可见；接线端口布置在板的侧边，接线后线材不会从LED发光面上方经过，不会遮挡灯光输出。在实际装配时，可通过板角的四个安装孔配合M3螺丝固定，也可采用绝缘背胶直接粘贴在平整的安装面上，适配不同的安装场景需求。电路的供电范围覆盖常见的直流5V到12V区间，可直接适配多数工业设备的辅助供电回路，不需要额外搭配电压转换模块，降低了集成使用的复杂度。
