复古小型农用轮式拖拉机三维结构

　　这款小型轮式拖拉机的三维结构设计，完全围绕丘陵小块耕地、庭院果蔬种植区的作业需求展开，区别于大马力连片作业的重型农机，其整体尺寸控制在紧凑区间，轴距适配狭窄田埂与乡村机耕道的通行边界，轮距预留了作物垄间通行的足够余量，不会在作业过程中碾压作物根系。从结构布局来看，整机采用前置发动机、中置驾驶位、后驱传动的经典排布，发动机舱的散热格栅采用竖向开槽设计，既保证了长时间作业下的通风散热效率，又能阻挡田间秸秆、碎草卷入散热芯体，减少作业中的清理维护频次。前轮采用单轮小尺寸设计，转向节的转动角度预留充足，最小转弯半径控制在极小范围，能够在地块边角、温室大棚出入口等狭窄区域灵活转向，无需反复倒车调整机位。后轮采用大直径深花纹农用轮胎，

　　胎面的凸起花纹块能够在松软耕地、泥泞田块提供足够抓地力，避免作业时出现打滑陷车问题，轮毂的连接结构采用多螺栓紧固设计，能够承载农具挂载后的额外载荷，适配不同土质下的牵引力输出需求。驾驶区域采用无驾驶室的开放式设计，座椅位置根据人机工程学调整了高度与前后调节范围，操作杆件全部布置在驾乘人员手臂可及的舒适范围内，长时间作业不会产生过度的肢体疲劳，同时开放式结构能够让操作人员清晰观察周边作业环境，在靠近田埂、沟渠的位置作业时可以精准判断车身位置，降低作业风险。动力传输路径的结构设计充分考虑了农机作业的载荷特性，离合器与变速箱的连接位置预留了足够的检修空间，日常维护时无需大面积拆解车身覆盖件即可完成滤芯更换、间隙调整等操作。

　　后悬挂结构采用标准的农用三点式挂载接口，能够适配旋耕机、播种器、小型犁具、拖车等多种通用农机具，挂载点的高度调节范围覆盖了不同作业深度的需求，无论是浅表层的松土作业，还是开沟播种的深度作业，都能通过调整悬挂位置匹配作业参数。车身覆盖件采用圆弧过渡的造型设计，没有突出的尖锐棱角，在林间、果园作业时不会刮蹭果树枝干，也能减少作业过程中秸秆、杂草在车身缝隙的堆积。燃油箱布置在发动机侧方的安全位置，加油口高度适配日常加油操作的便利性，油箱容量匹配小地块作业的续航需求，单次加注燃油可满足全天零散作业的使用需求，无需频繁往返补能。整车的重心经过反复调校，前后轴载荷分配合理，在挂载后置农具时不会出现翘头风险，

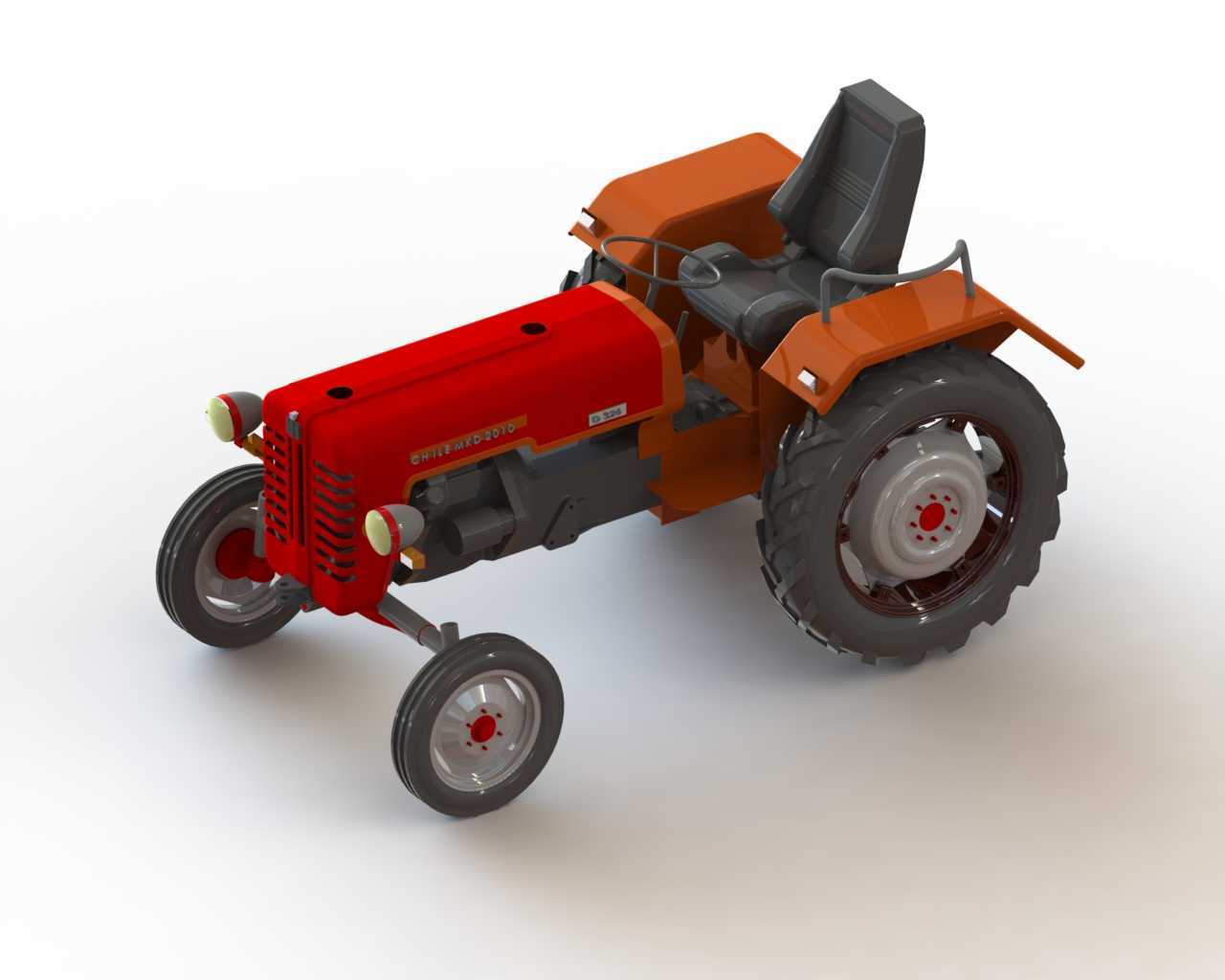

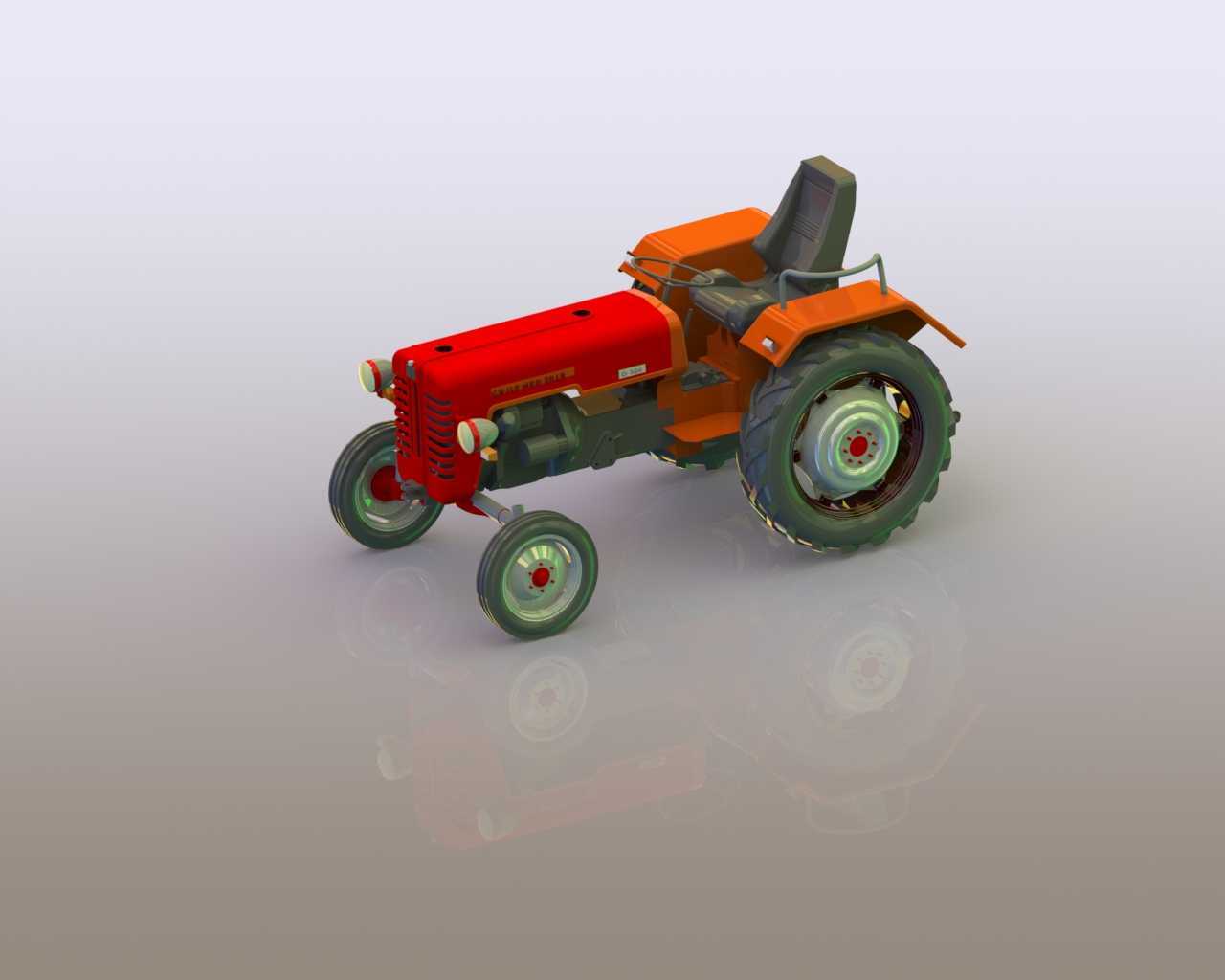

　　坡地作业时的稳定性足够支撑常规坡度的耕作需求，制动结构采用后轮机械制动设计，制动踏板的行程与反馈力度适配田间作业的操作习惯，紧急情况下能够快速实现驻车制动。从建模细节来看，所有连接螺栓、管线排布、铰接点位都按照实际装配关系还原，没有出现结构干涉的问题，转向系统的拉杆运动行程与前轮转角完全匹配，悬挂结构的摆动范围符合实际作业的跳动余量，能够直接用于农机改装的结构验证、作业场景的模拟演示，也可以作为小型农机设计的参考原型，帮助设计人员快速梳理小型农用拖拉机的结构逻辑，缩短新品开发的前期建模周期。
