坦克行走机构履带轮三维结构设计

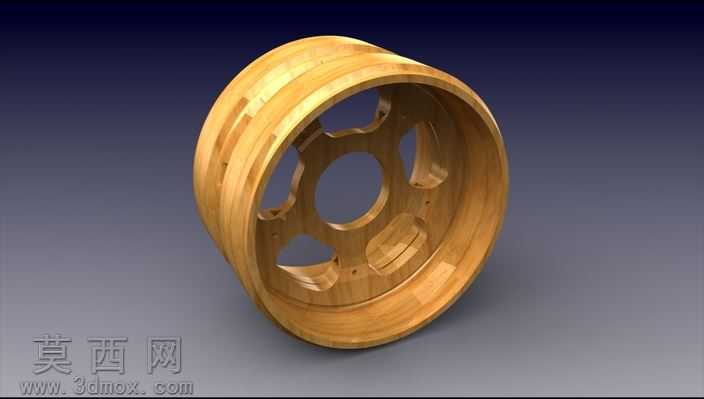

本作品为坦克行走系统配套的履带轮三维结构模型，建模过程严格遵循履带传动系统的实际工况参数开展设计，首先通过草绘绘制轮体的内外径基准轮廓，明确轮缘与履带啮合的导向限位尺寸，保证轮体转动时能够与履带板精准配合，避免行走过程中出现脱轨、偏磨的问题。模型采用回转特征构建轮体的基础筒体结构，针对轮辐部分采用减重孔式设计，通过阵列排布的异形镂空结构，在保证轮体整体结构强度、满足承重抗冲击要求的前提下，尽可能降低轮体自身重量，优化行走机构的转动惯量，提升履带行走系统的动态响应性能。建模过程中对轮缘的双凸缘导向结构做了细节还原，凸缘的高度、倒角参数完全匹配金属履带的卡槽尺寸，轮体表面的安装定位孔、减重槽等细节特征均逐一绘制，保证模型的结构完整性，可直接用于装配验证、运动仿真等场景。材质渲染阶段采用金属质感的黄铜材质表现轮体的加工质感，通过调整材质的粗糙度、反射参数，还原金属机加工后的细腻纹理，搭配渐变深色背景突出轮体的结构轮廓，渲染视角选择斜向45度方位，能够同时展现轮体的外轮廓形态、轮辐镂空结构以及轮缘的导向特征，让观看者可以直观了解零件的整体形态与结构特点。设计过程中充分考虑履带轮的实际受力特性，轮辐与轮辋的衔接位置均做了圆角过渡处理，避免应力集中问题，提升零件的结构可靠性，轮体内腔的安装配合面尺寸严格按照传动轴的装配公差要求设定，保证与传动部件的装配适配性，整个模型的特征树逻辑清晰，参数可编辑调整，能够根据不同吨位的履带行走设备需求快速修改尺寸参数，适配不同的设计场景。
