手动按压式便携破碎装置三维结构设计

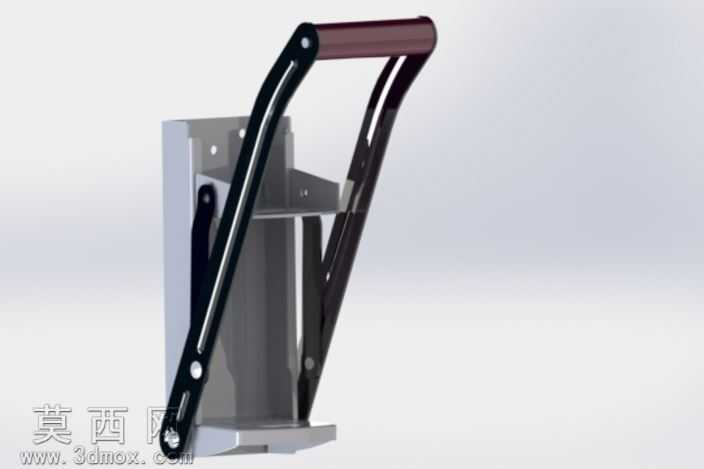

本作品为手动按压式便携破碎装置的三维设计成果，整体建模过程依托三维参数化设计软件完成，全程采用自底向上的装配建模思路，先逐一完成各个单体零件的特征建模，再按照实际装配约束关系完成整机的组合装配，确保所有运动部件的配合间隙、活动行程都符合实际使用的物理逻辑。建模阶段针对不同零件的功能特性做了差异化的特征处理：装置的壁挂式安装基座采用钣金特征建模，精准还原了安装定位孔的位置、折弯边的圆角过渡以及承托平台的平面度要求，保证基座安装后的结构稳定性；两侧的联动压臂采用实体拉伸结合倒角、减重槽切除特征完成，还原了压臂上的铰接孔位、加强筋结构，确保压臂在受力状态下的结构强度；顶部的握持手柄采用曲面包覆特征建模，模拟了防滑握持层的曲面弧度，贴合人手握持的人机工程学需求；底部的压合破碎工作面做了网格状防滑齿纹的细节特征，保证压合作业时物料不会发生滑移。材质渲染阶段针对不同部件的实际材质做了对应的材质球匹配：金属结构件统一赋予哑光磨砂钢材材质，调整了金属粗糙度、反射率参数，还原冷轧钢板加工后的哑光金属质感；握持手柄赋予深棕红色防滑橡塑材质，添加了细微的表面颗粒纹理，模拟橡塑握把的防滑触感；铰接位置的销轴零件赋予亮面镀铬金属材质，通过高反射的材质特性突出铰接位置的结构细节；整体场景采用柔和的影棚环境光渲染，添加了软阴影效果，清晰展现装置各部分的结构层次与装配关系。结构设计上采用了双连杆联动的杠杆增力结构，通过压臂的铰接转动将人手的按压力度放大传递到下部压合工作面，壁挂式的安装设计可以将装置固定在垂直工作台面，节省作业空间，整体结构无复杂动力部件，依靠纯机械结构实现破碎压合作业，维护简便、操作省力，适合小批量、小尺寸物料的手动破碎作业场景。设计过程中反复调整了连杆的铰接点位置，优化了压臂的转动行程与力臂比例，确保按压过程施力顺畅，不会出现结构死点，同时对所有受力位置做了壁厚加强处理，避免长期受力出现结构变形，所有零件的建模都预留了合理的装配公差，保证实际加工装配后各活动部件可以顺畅转动，无卡滞、干涉问题。
