废旧轮胎双轴撕碎处理设备结构设计

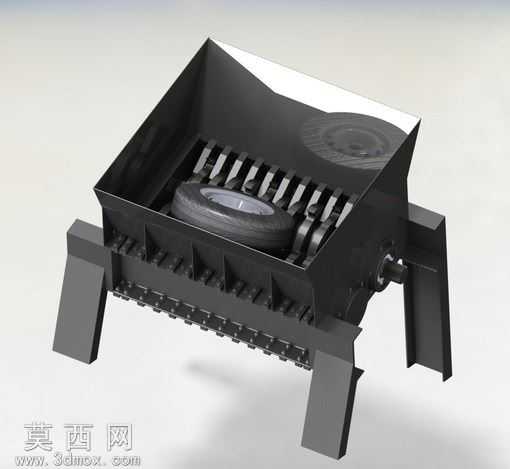

本模型为废旧轮胎专用双轴撕碎设备的三维结构设计，整体采用SolidWorks完成全参数化建模，所有零部件均按照实际工业生产的加工尺寸进行1:1比例还原，建模过程中对各部件的装配公差、运动干涉情况进行了反复校验，确保整体结构具备实际生产落地的可行性。设备主体采用上方宽口进料仓设计，进料仓采用上宽下窄的漏斗式结构，内壁做倾斜导流处理，能够引导废旧轮胎自然滑落至撕碎腔体内部，避免进料过程中出现卡料、物料弹出的问题。撕碎腔体为设备核心工作区域，内部平行布置两根带独立刀具的撕碎轴，刀具采用交错排布的钩爪式结构，每片刀具的刃口角度、安装间距都经过针对性设计，能够在低速大扭矩的转动过程中，对橡胶材质的轮胎形成撕扯、剪切、挤压的复合作用力，轻松将完整轮胎破碎为小块橡胶颗粒，同时刀具采用模块化安装设计，后期磨损后可单独更换单片刀具，大幅降低设备的维护成本。设备两侧设置有厚重的立式支撑机架，机架采用加厚钢板焊接结构建模，底部带有加宽的支撑脚，能够有效抵消设备运行过程中产生的震动，提升整机运行的稳定性，撕碎轴的两端通过轴承座固定在两侧机架上，轴承座位置做了密封结构设计，避免破碎过程中产生的橡胶碎屑进入轴承内部造成磨损。设备的传动端布置在腔体侧方，预留了减速机与驱动电机的安装位置，能够清晰展示动力传递的路径布局。渲染阶段对不同部件赋予了差异化材质：进料仓与机架采用哑光黑色金属材质，还原工业设备厚重的金属质感，撕碎刀具做了金属淬火后的深灰质感处理，支撑脚部分做了磨砂金属的材质区分，进料仓内部的衬板做了耐磨钢材的材质表现，整体渲染效果真实还原了工业设备的外观质感，清晰展现了各部件的结构形态与装配关系。设计过程中充分考虑了废旧轮胎处理的实际工况，针对橡胶物料韧性强、易缠绕的特点，对刀具的排布、轴的转速区间、腔体的内部空间都做了优化，确保设备能够稳定处理整胎，无需提前对轮胎进行预处理，大幅提升废旧轮胎回收处理的效率。
