多孔镂空金属圆筒结构设计作品

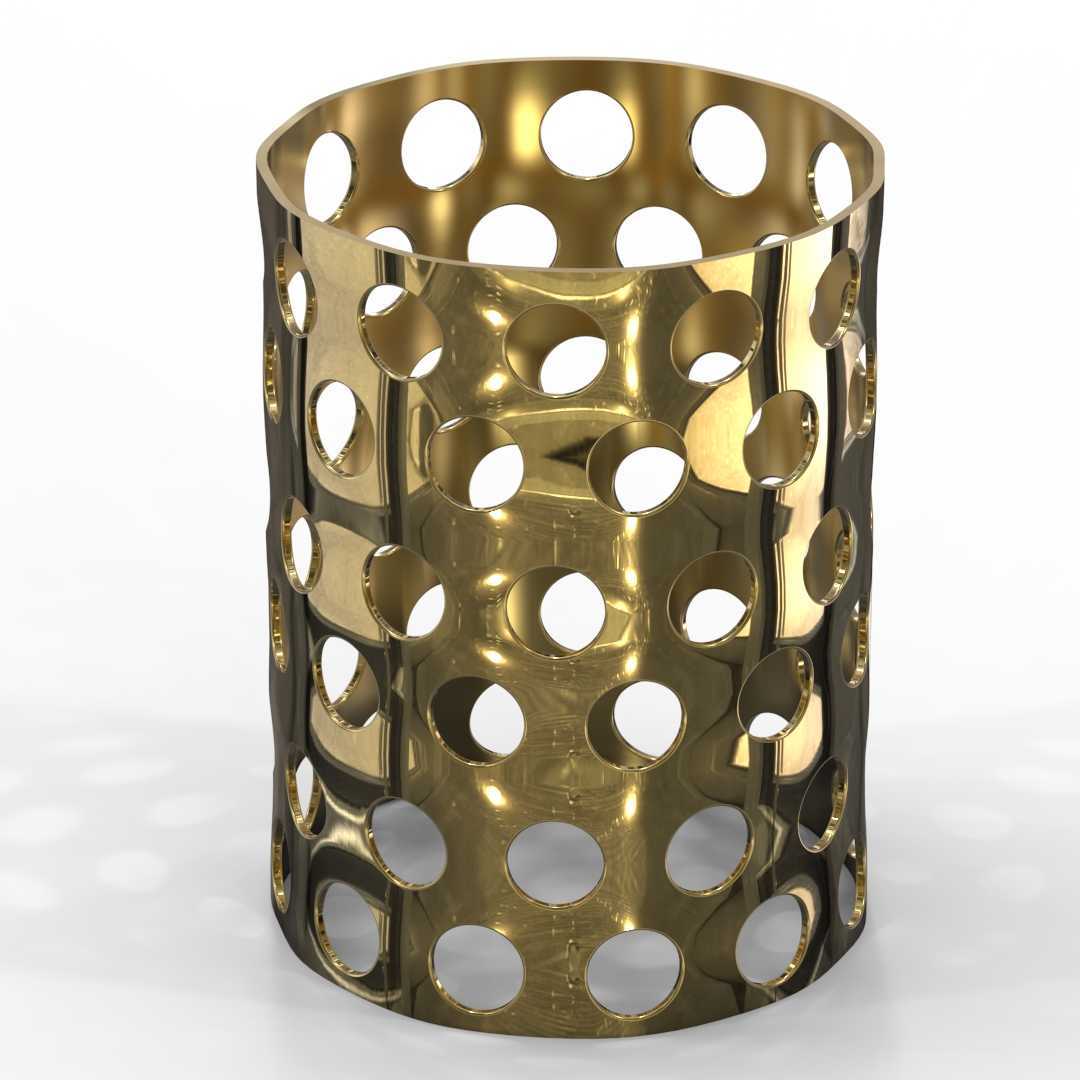

　　这类带规律排布圆孔的薄壁金属圆筒，在流体过滤、物料筛分、散热导流、声学降噪等工业场景中有着广泛的实际应用。从结构设计角度看，该构件采用等壁厚圆筒作为基础基体，在筒壁上按照周向均匀排布、轴向错位排列的方式开设圆形通孔，孔位的排布经过力学与流体性能的双重校核，既保证了筒壁的结构刚度，又最大化提升了通透率，满足不同工况下的介质流通需求。

　　设计过程中首先需要确定圆筒的基础尺寸参数，包括筒体的内径、外径、整体轴向高度，这些尺寸需要匹配安装位置的边界约束，比如作为过滤元件使用时，筒体两端需要和端盖、密封结构配合，因此筒体的端面平面度、两端的同轴度都有明确的公差要求，避免安装后出现密封泄漏、转动偏心等问题。孔型的设计上，所有圆孔采用等直径设计，周向每一圈的孔数量保持一致，相邻轴向圈的孔位错开半个周向孔距，这种排布方式可以避免筒壁出现连续的应力薄弱带，在承受径向压力、轴向载荷时，应力能够沿着孔间的筋条均匀传递，不会出现局部应力集中导致的结构变形甚至开裂。

　　从曲面成型的角度，该构件的建模过程需要兼顾薄壁特征的连续性，孔边缘的过渡处理需要考虑实际加工工艺，如果采用钣金冲压成型，需要预留冲压工艺的圆角，避免冲孔位置出现毛刺、撕裂缺陷；如果采用机加工或者3D打印成型，则可以根据工艺特性调整孔壁的表面粗糙度要求，满足不同场景的使用需求。作为散热构件使用时，这种多孔结构能够大幅提升筒体的散热面积，气流穿过孔位时会在筒壁内外形成紊流，提升热交换效率，常见于电机散热罩、通风管道导流段等位置；作为过滤筛筒使用时，均匀的孔径可以保证筛分物料的粒度一致性，错位排布的孔位能够避免物料卡堵，提升筛分作业的连续运行稳定性；在声学应用场景中，这种多孔镂空结构配合内部的吸音填充材料，能够有效消耗声波能量，实现降噪消音的效果。

　　设计时还需要考虑构件的安装固定方式，筒体两端通常会设计翻边、法兰或者卡槽结构，和配套的机架、端盖实现快速装配，孔位的排布需要避开两端的安装配合区域，保证安装位置的结构强度，避免安装紧固时出现筒壁变形。壁厚的选择需要结合使用场景的载荷条件，输送高压流体、承受较重物料载荷的场景下，需要适当增加筒壁厚度，同时调整孔间筋条的宽度，保证整体结构的抗变形能力；而用于通风散热、轻载筛分的场景，则可以在满足刚度要求的前提下适当减小壁厚，降低构件整体重量，减少材料消耗。

　　孔边缘的处理也是设计中需要关注的细节，对于有流体冲刷、物料摩擦的使用场景，孔边缘需要做倒圆角或者钝化处理，减少尖锐边缘对流体的扰动，同时避免长期摩擦磨损导致孔型变形，延长构件的使用寿命。建模过程中通过曲面变形功能实现孔位与筒壁曲面的完美贴合，保证所有孔的轴线都垂直于所在位置的筒壁切面，这样加工出来的孔通透均匀，不会出现斜孔、壁厚不均的问题，渲染效果也能真实反映金属构件的表面质感，帮助设计人员提前验证结构的外观与装配合理性。
