多功能全球通旅行转换插座结构设计

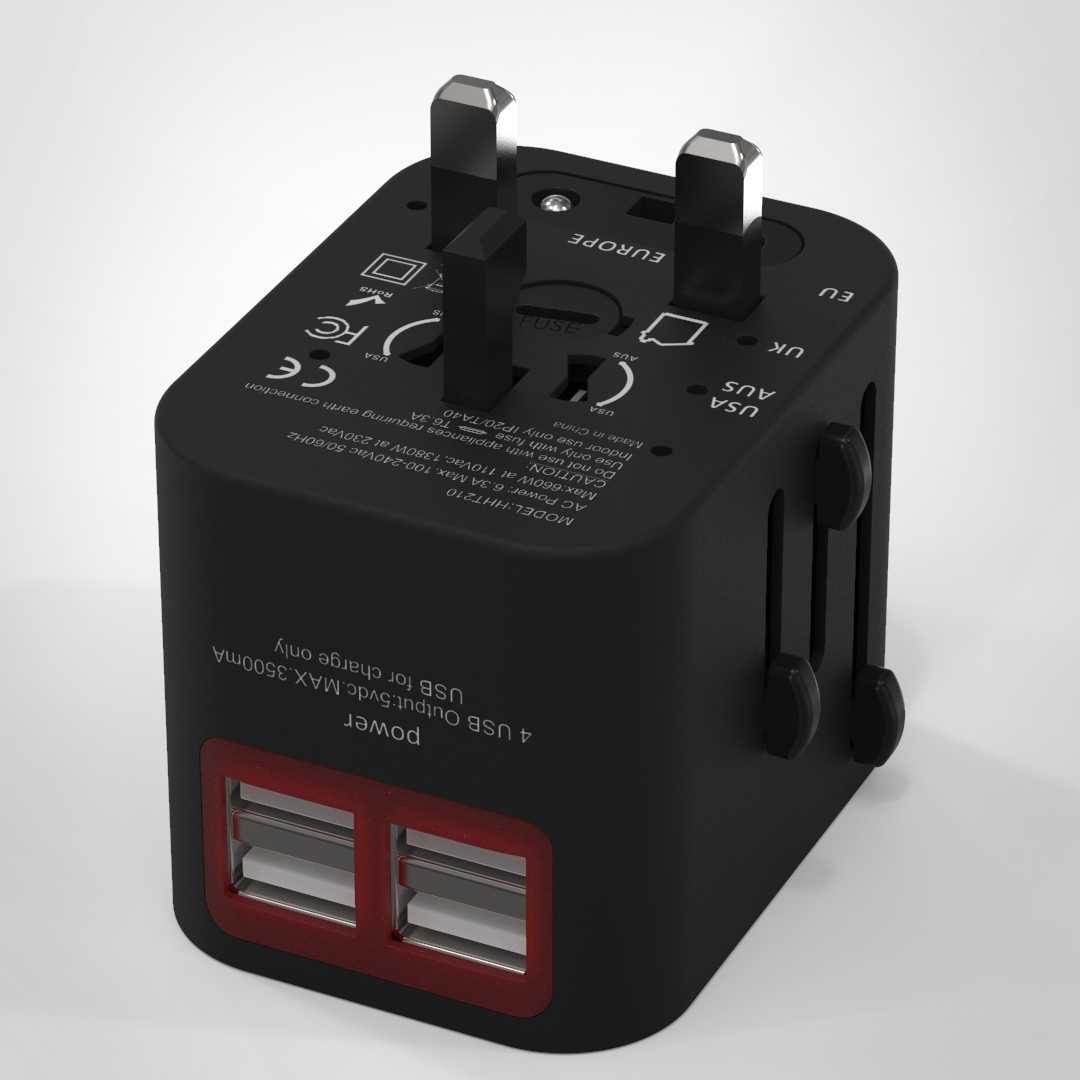

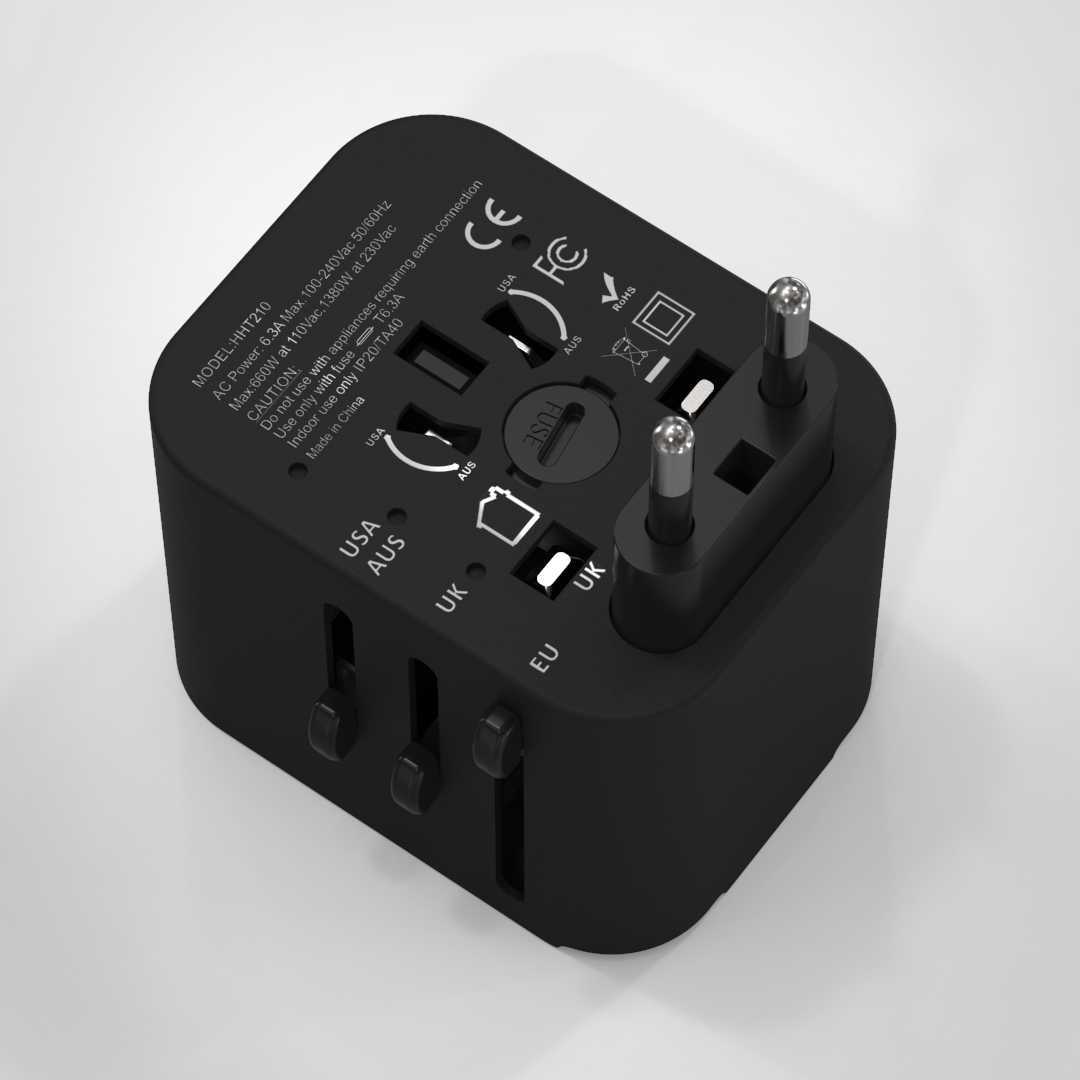

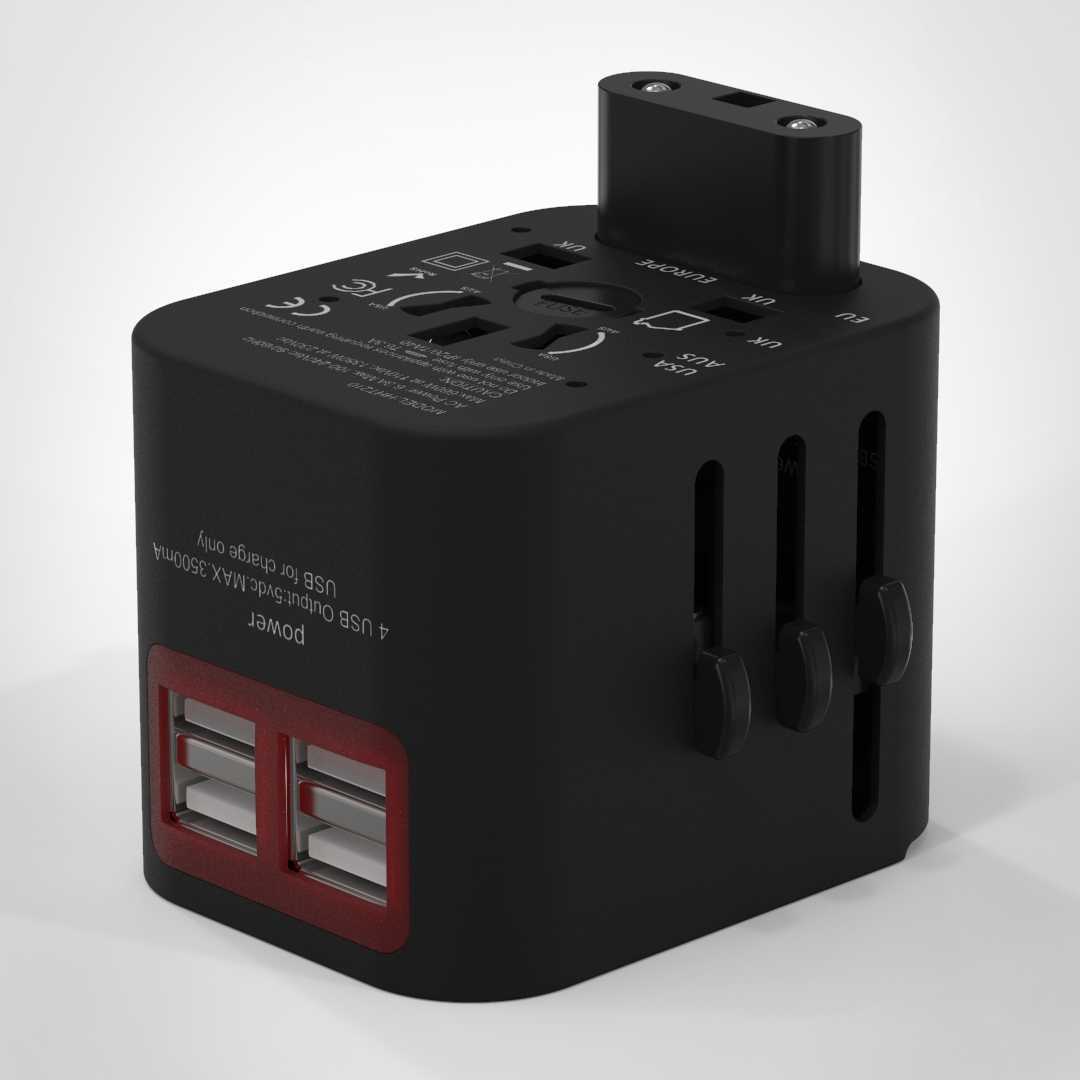

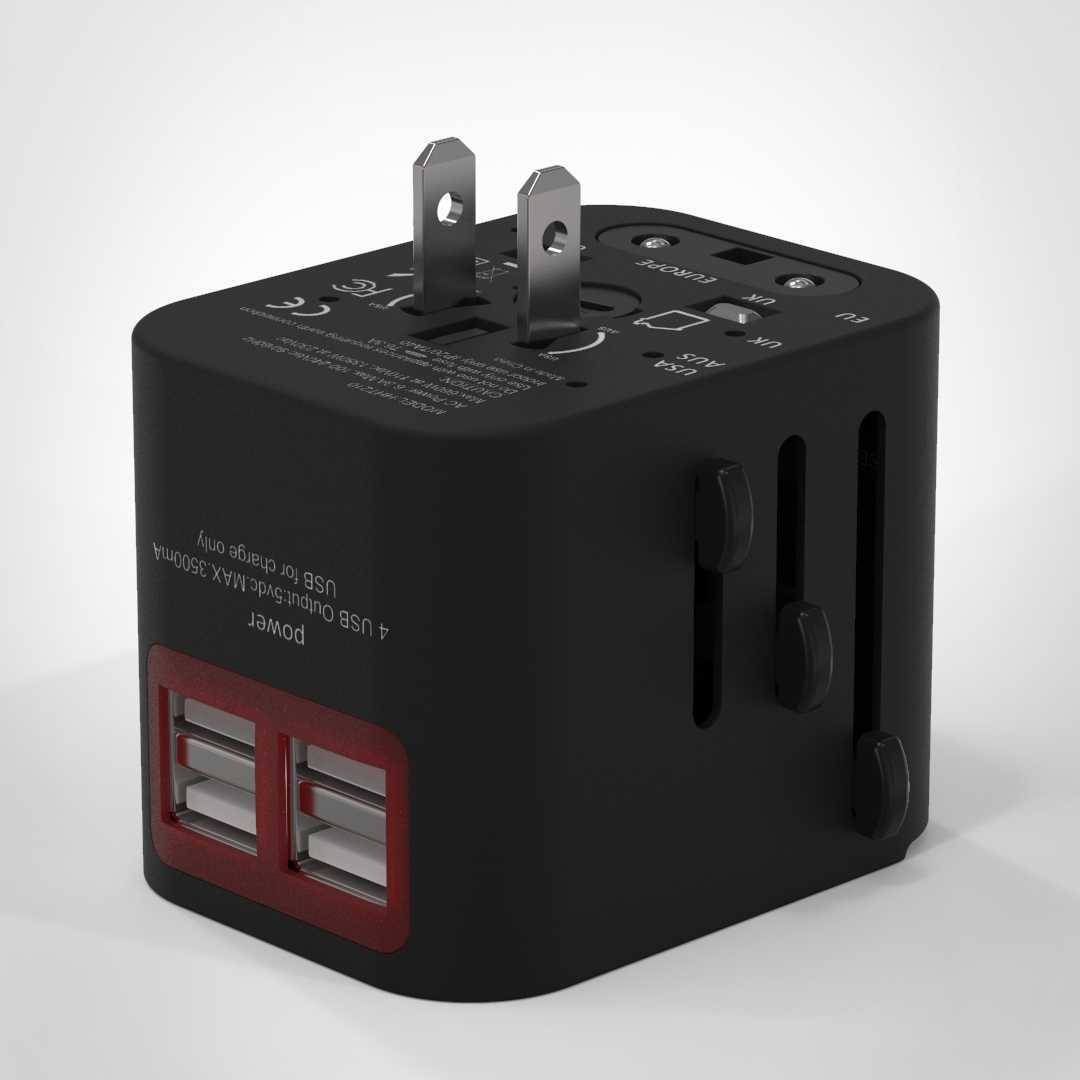

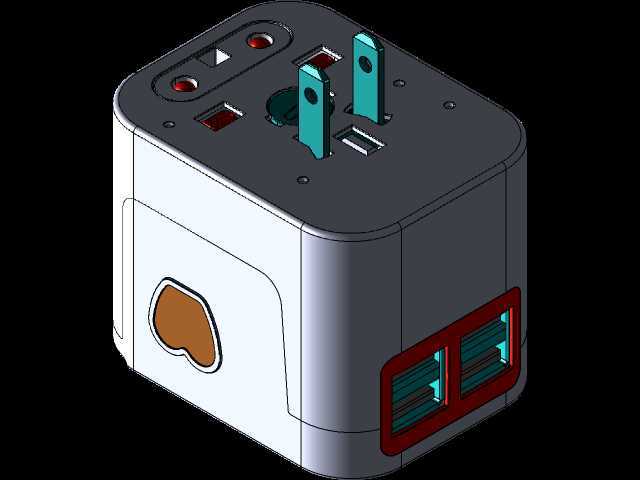

　　这款多功能转换插座的结构设计，核心围绕跨区域出行的用电适配需求展开，在结构布局上充分考虑了不同国家标准插头的插脚尺寸、间距与插拔行程，将欧标、英标、美标、澳标四类主流插脚的伸缩机构集成在边长不足7cm的立方体壳体内，整体外形趋近正立方体，边角做了R3的圆弧过渡处理，避免携带时刮蹭行李内的其他物品，壳体表面做细咬花处理，提升插拔时的握持摩擦力，不会因为手滑导致插拔施力不当损坏插脚。从实际使用场景来看，这类产品主要面向跨境商旅、出境游学、国际展会参展等需要在不同国家标准供电环境下使用电子设备的用户，相比传统单一规格的转换插头，集成式的结构不需要用户携带多个不同规格的转接头，大幅降低出行时的配件收纳负担。在功能布局上，

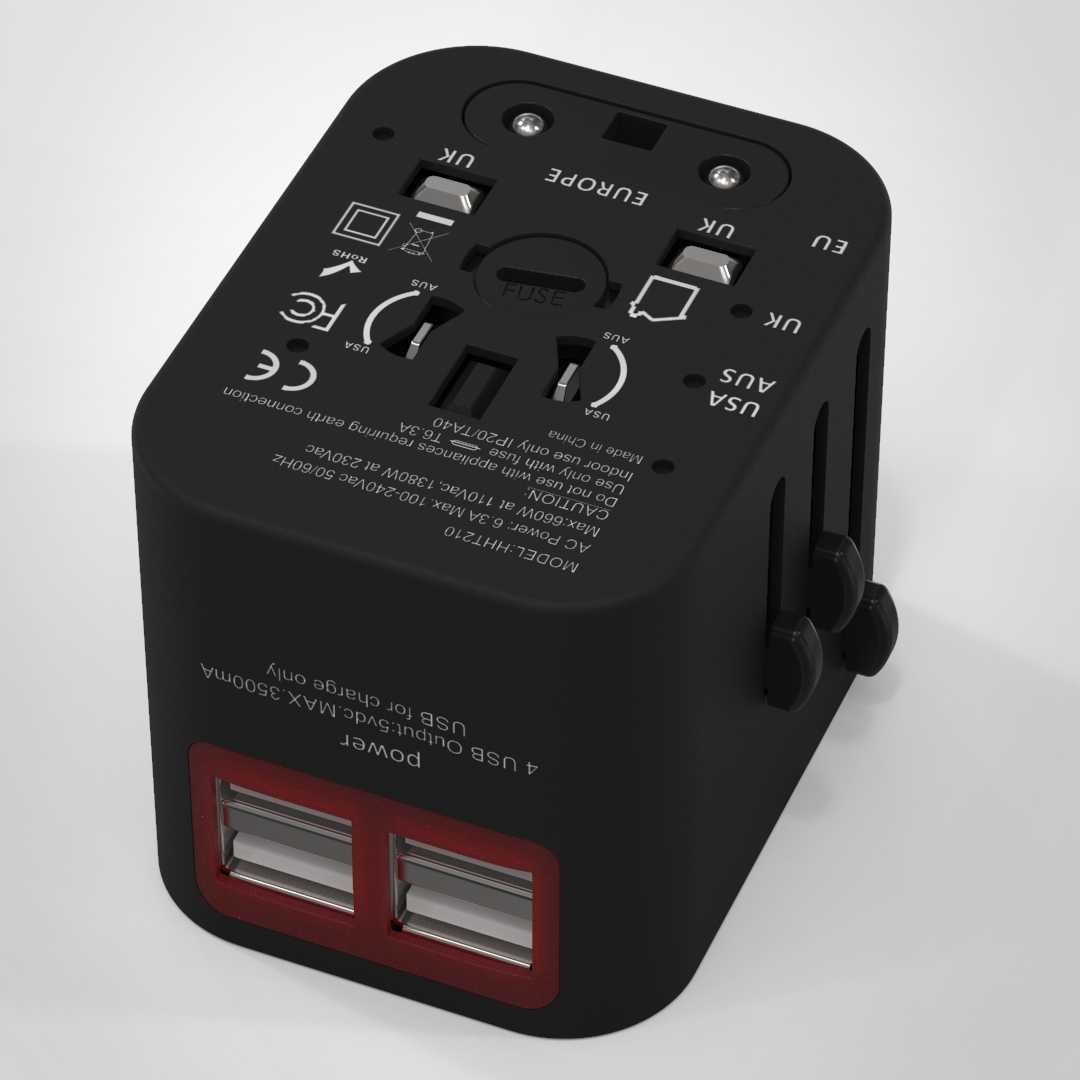

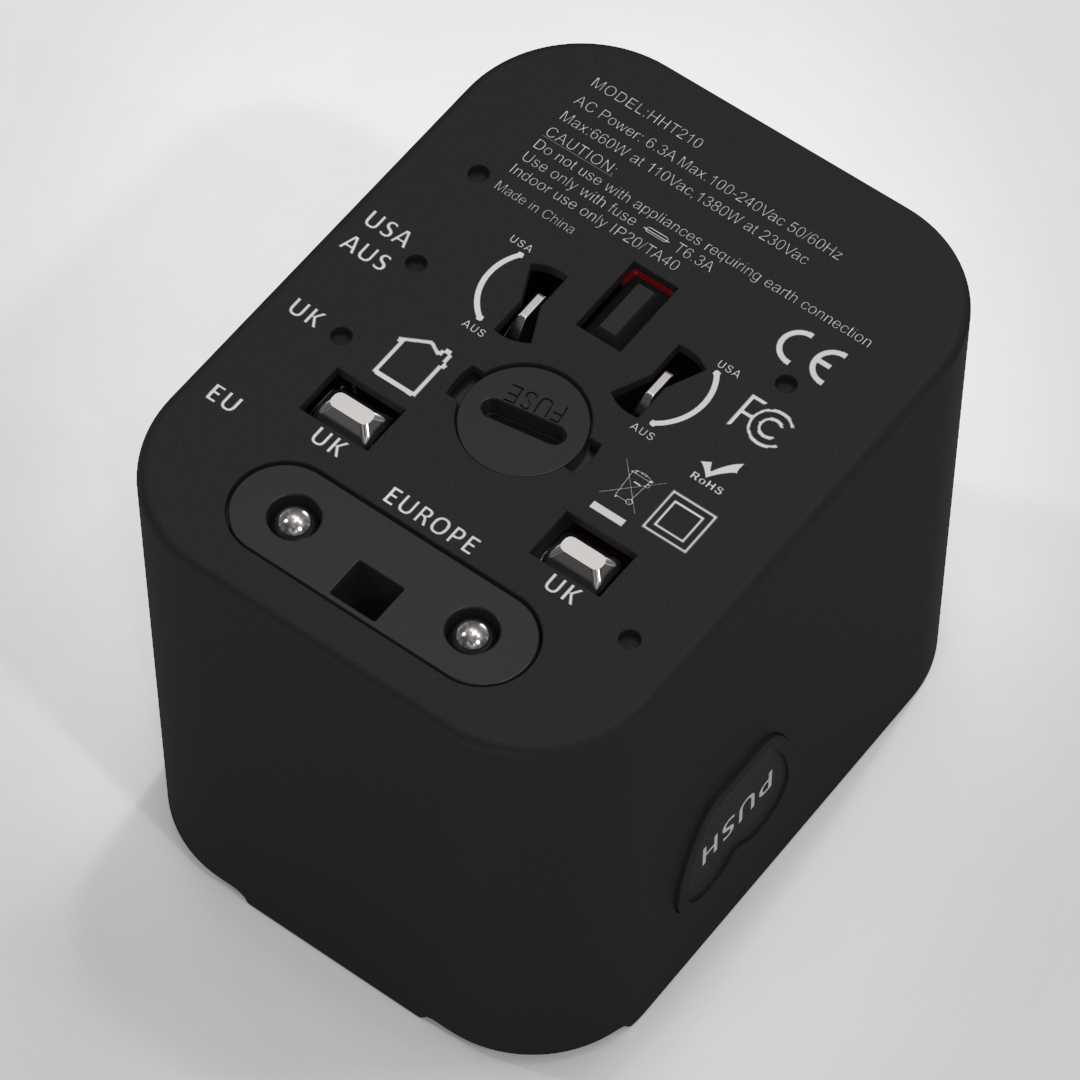

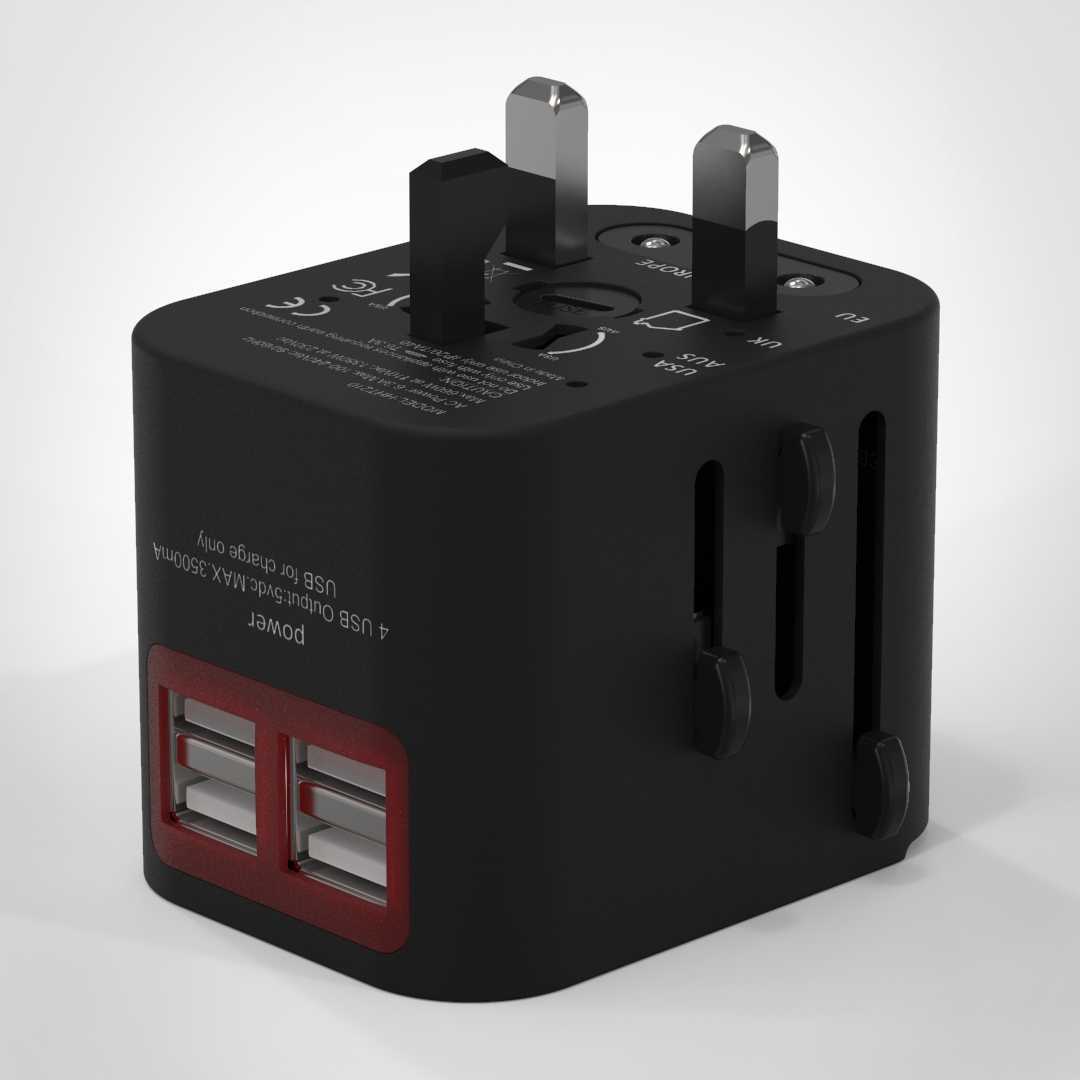

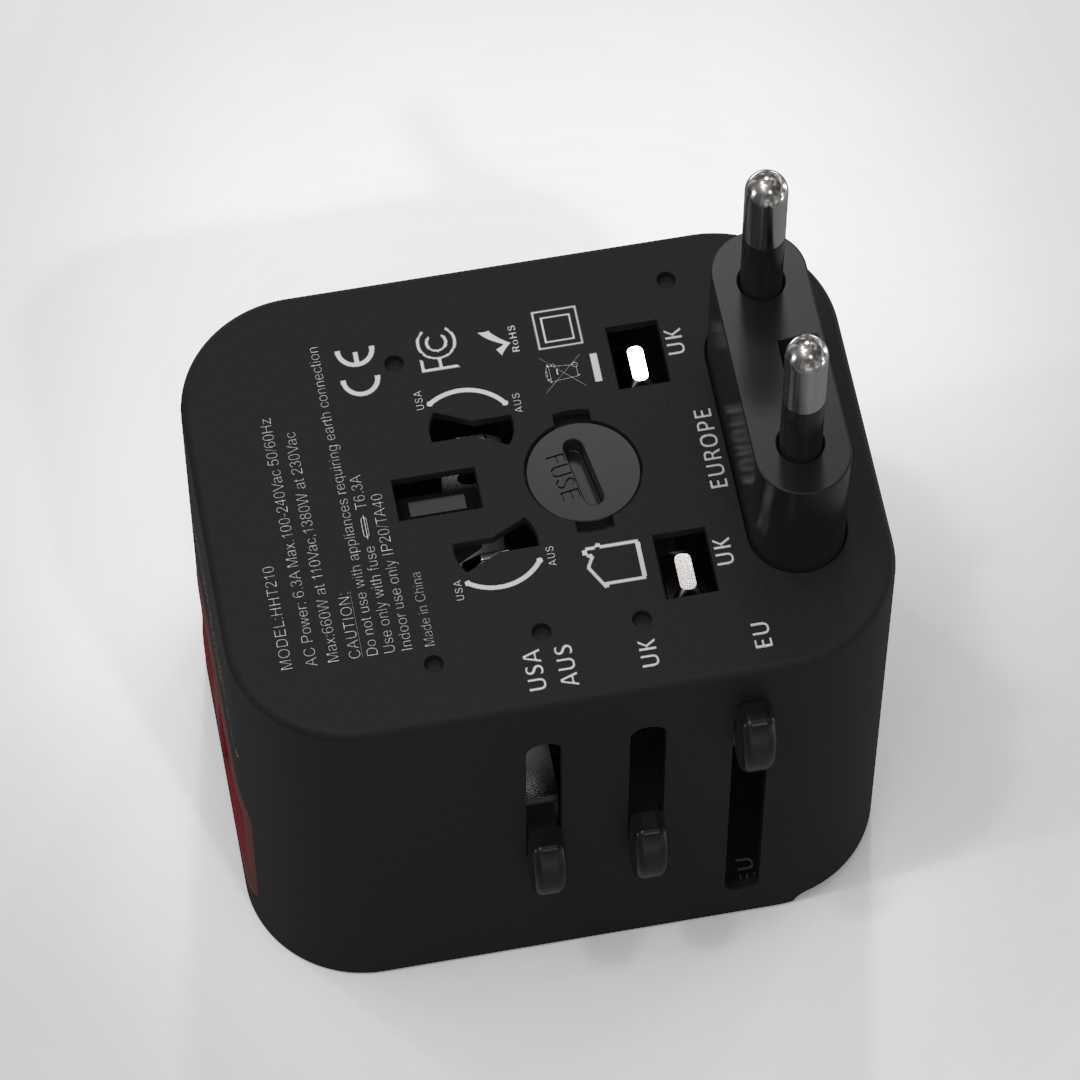

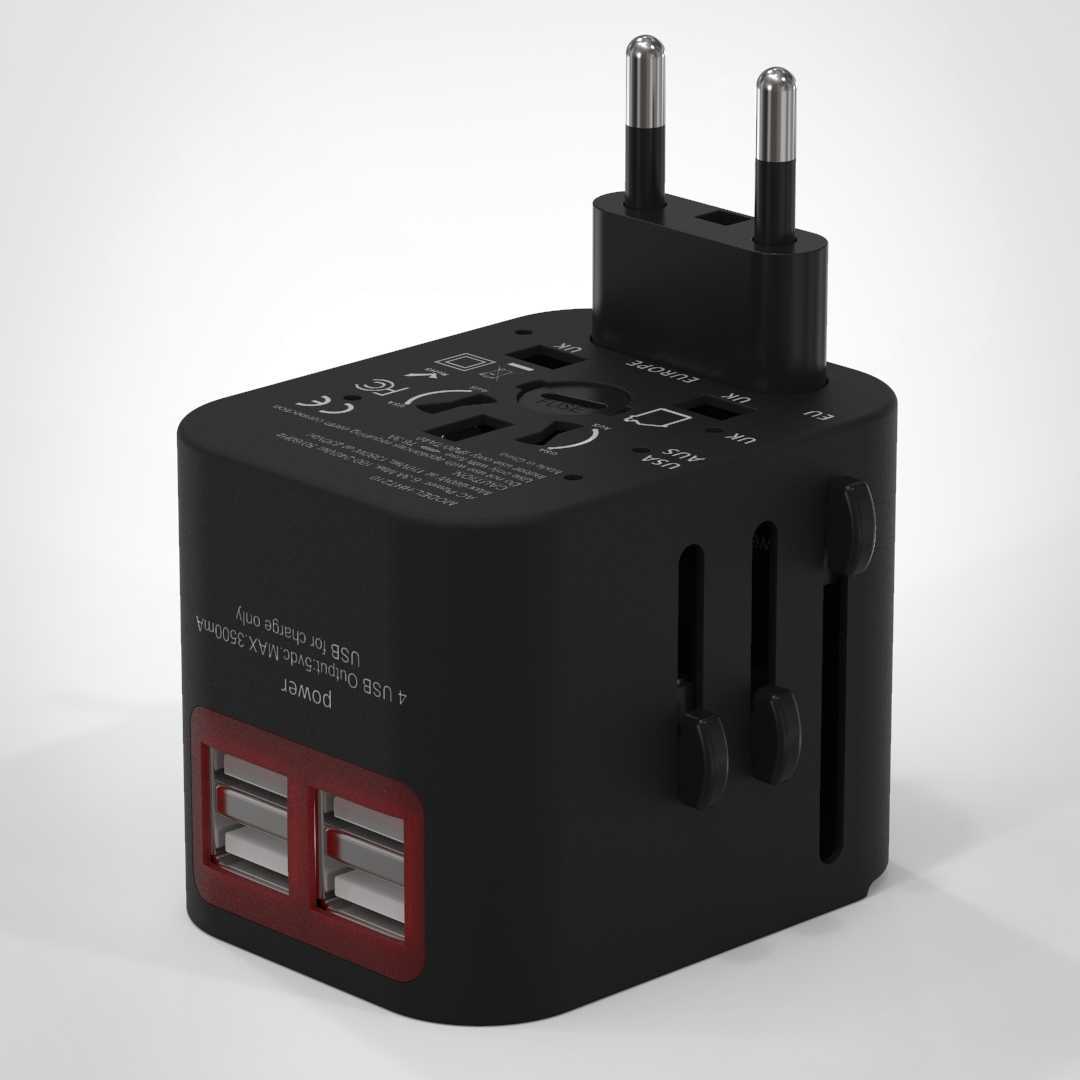

　　产品顶面集成了四类插脚的切换拨杆与对应区域的标识，每个拨杆的行程都做了限位设计，单次只能弹出一类规格的插脚，避免同时弹出多组插脚导致误插带电的安全隐患，拨杆的阻尼手感经过调校，拨动时需要施加约15N的推力才能完成插脚的弹出与收回，防止放在包内受挤压意外弹出插脚造成短路或戳损其他物品。插脚的导电部件采用锡磷青铜材质，厚度达到0.6mm，保证插拔5000次以上仍能保持稳定的接触压力，不会出现接触不良导致的发热问题，插脚与内部导电铜片的连接采用铆压结构，避免焊接点在长期插拔震动后出现虚接故障。产品侧面设置了两组USB-A输出接口，接口位置做了内凹1.5mm的沉台设计，插头插入时可以起到导向作用，同时避免接口边缘被外力磕碰导致焊盘脱落，

　　USB模块的供电电路与市电转接部分做了隔离挡板设计，挡板采用阻燃PC材质，厚度1mm，满足电气间隙与爬电距离的安全要求，即使市电端出现异常拉弧，也不会波及低压USB供电部分。在安装边界的设计上，内部的导电组件全部采用卡槽定位，不需要额外打胶固定，上下壳体的连接采用卡扣加两颗M2自攻螺丝的组合结构，卡扣沿壳体四周边缘均匀分布，间距控制在15mm以内，保证壳体合缝均匀，不会出现翘边缝隙，后期如果需要检修内部电路，只需要拧下两颗螺丝即可拆开壳体，不需要暴力撬壳损坏外观。考虑到旅行携带时可能遇到的高空低压、高低温交变环境，壳体材料选用阻燃V0级的PC工程塑料，可在-20℃到60℃的环境下正常使用，不会因为低温变脆或者高温出现壳体变形。

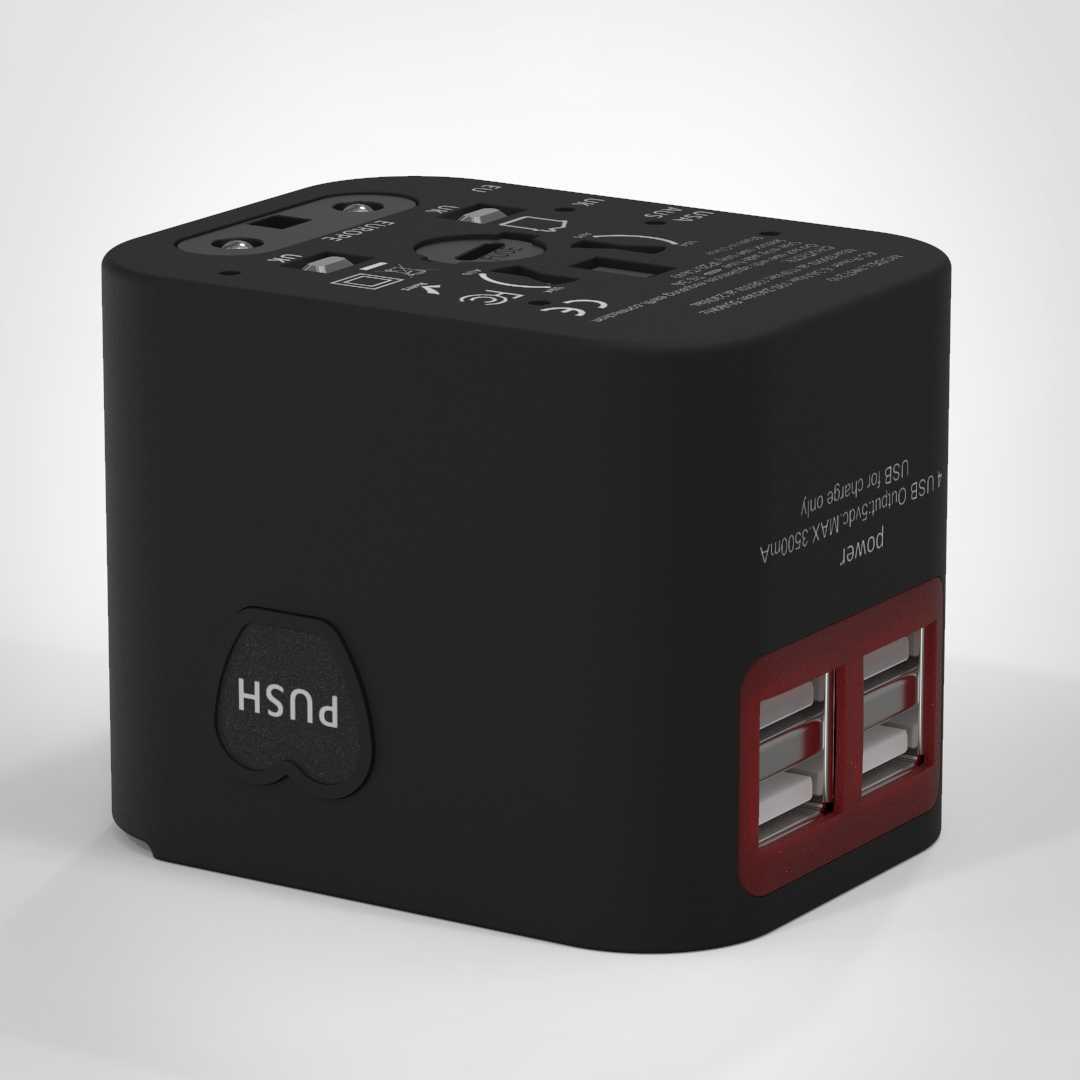

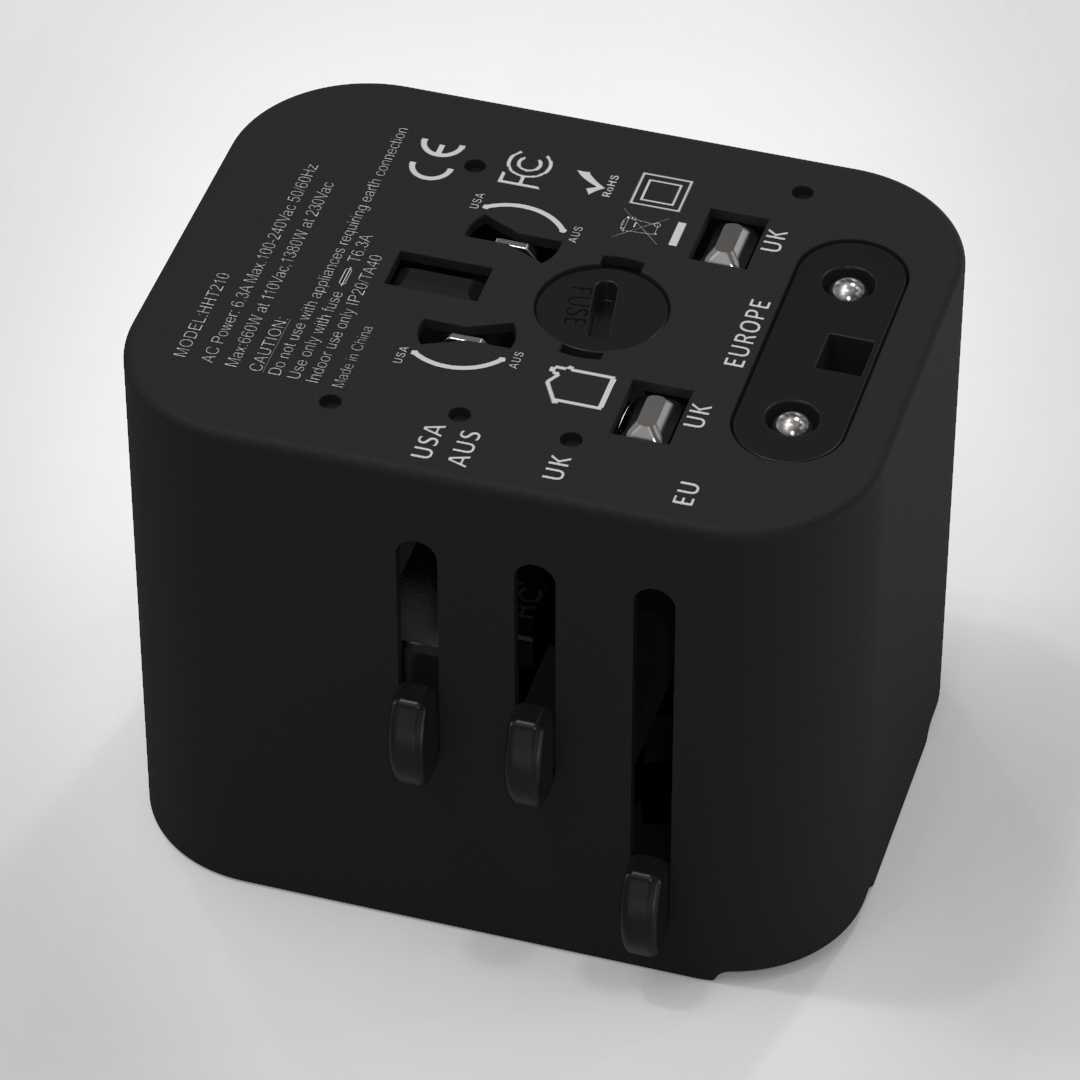

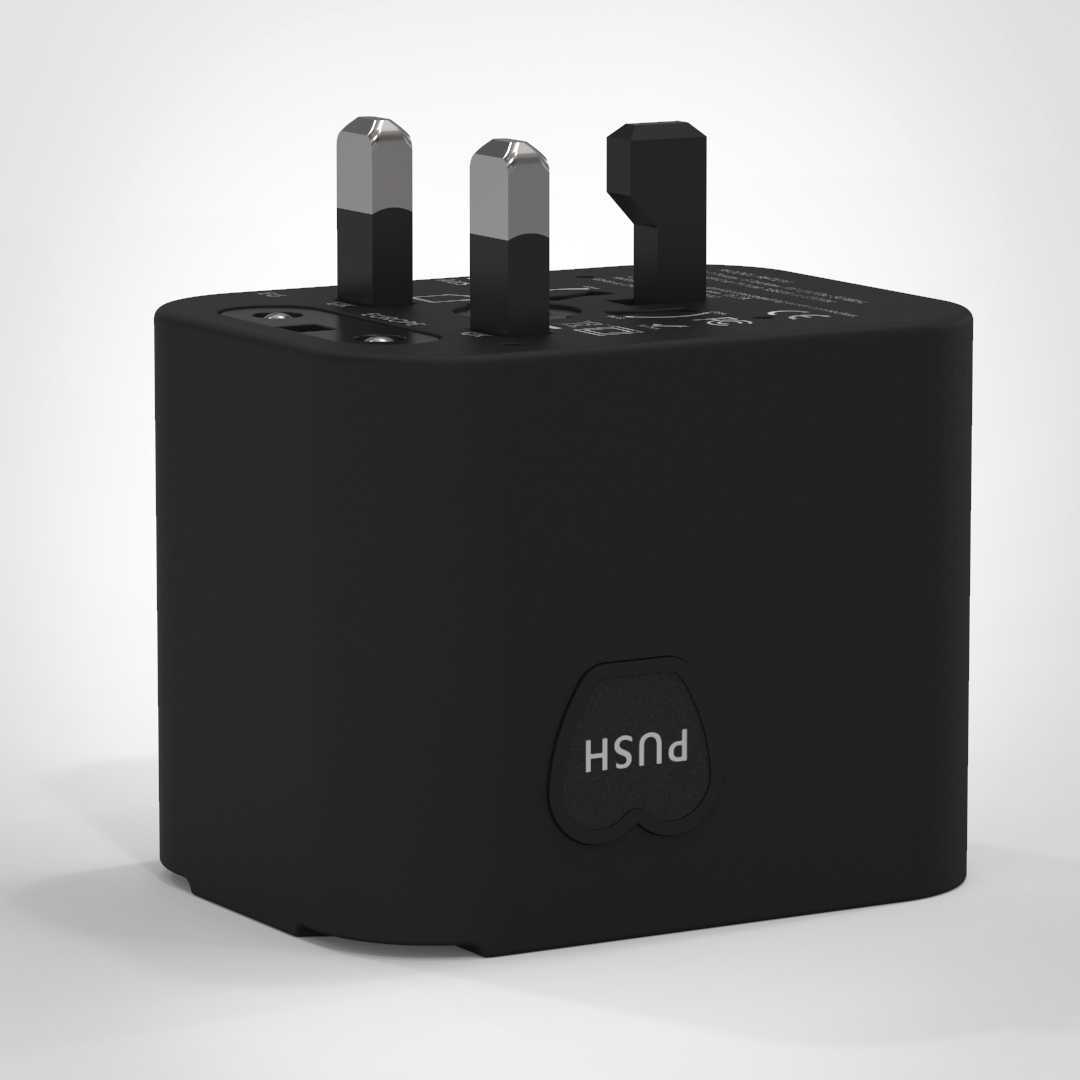

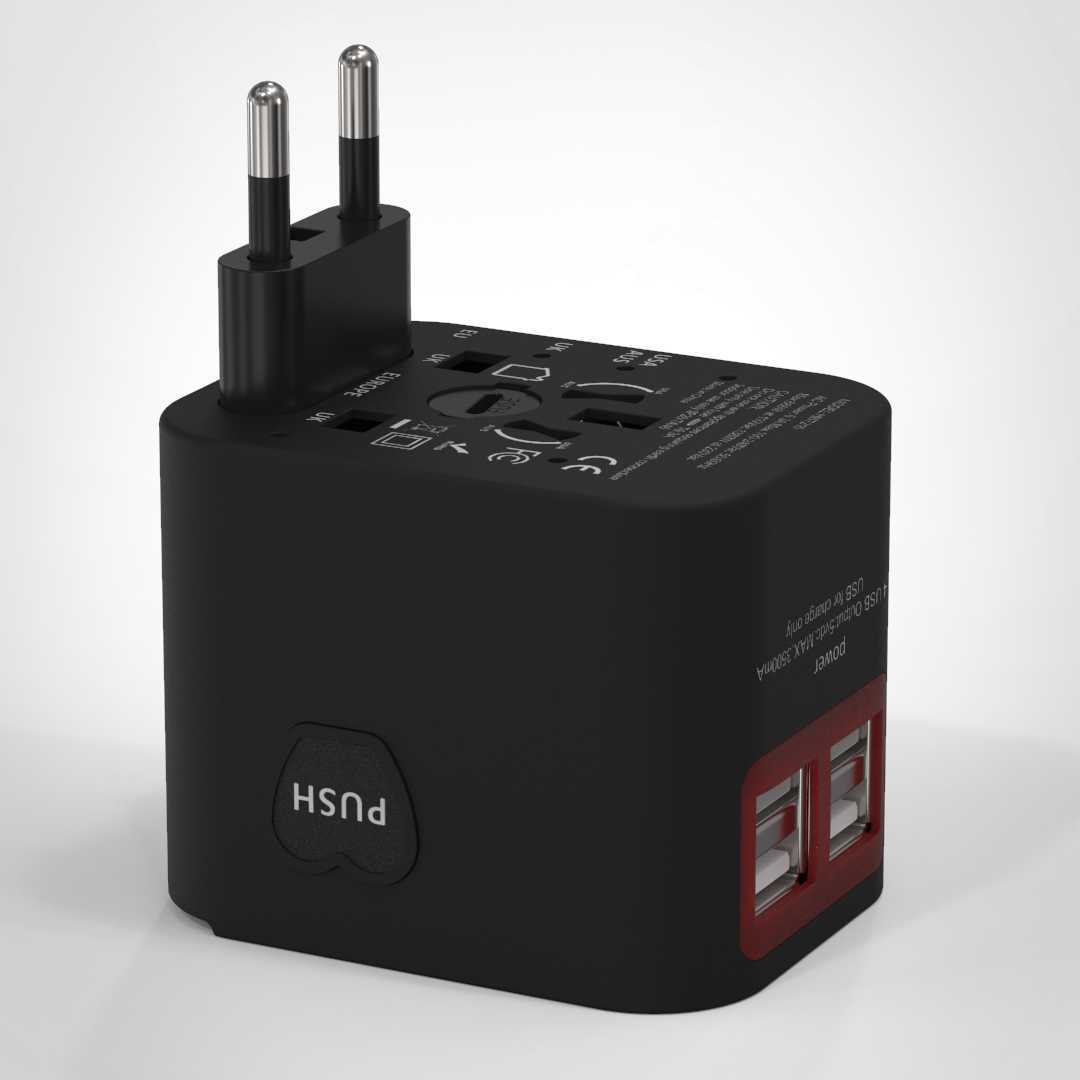

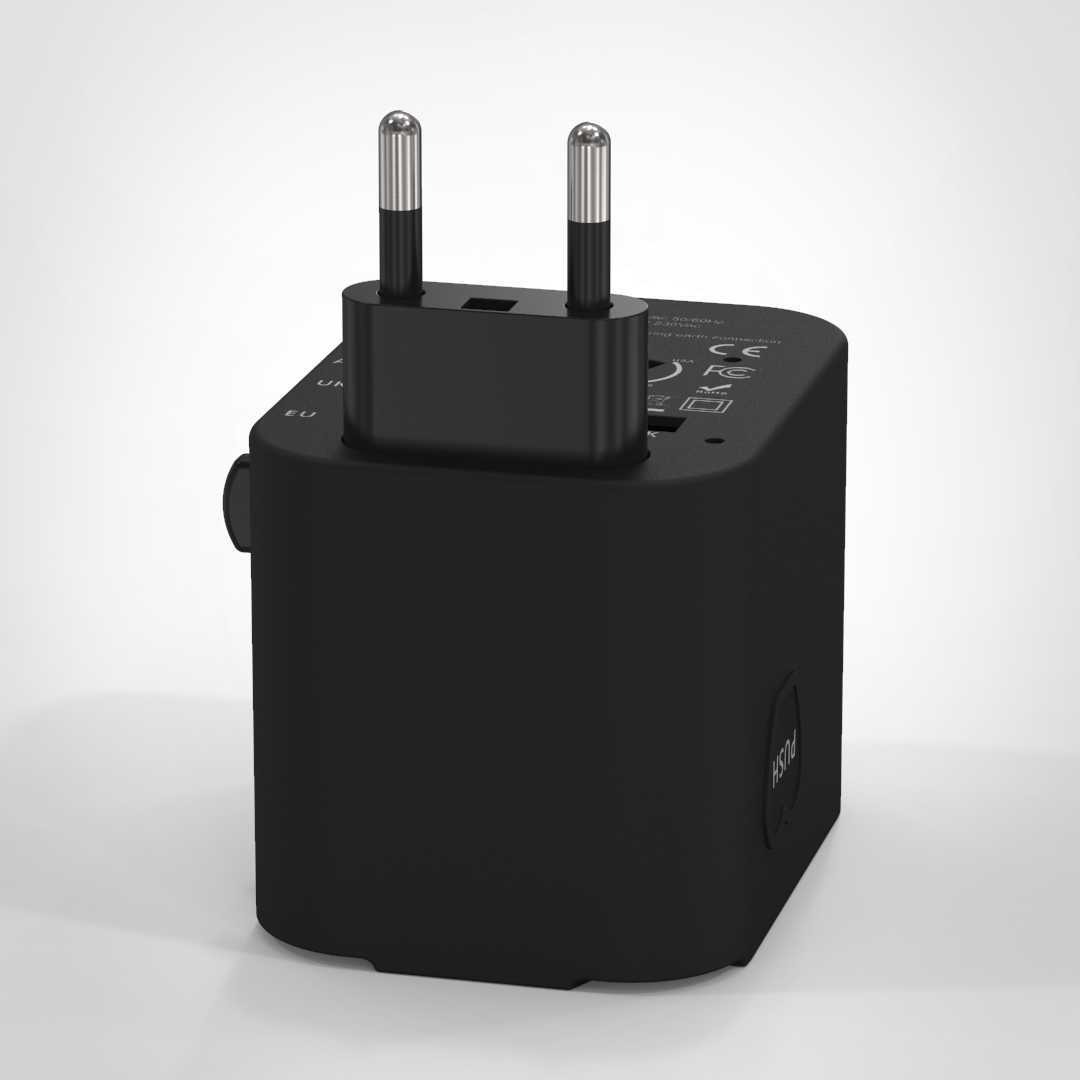

　　插脚收回后，所有金属部件都完全收纳在壳体轮廓以内，没有突出部分，和普通魔方大小的尺寸可以轻松放入牛仔裤口袋或者背包的侧袋中，不会占用过多收纳空间。在结构细节上，每个插脚的弹出机构都设置了独立的锁止结构，插脚弹出到位后会自动锁止，使用时不会因为插接受力出现插脚回缩的情况，收回时只需要按下对应的解锁按键即可将插脚推回壳体内，操作逻辑清晰，不需要用户对照说明书就能快速上手。顶面还设置了电源指示灯，插脚接通市电后指示灯会亮起，提示用户当前电路已经导通，避免出现插脚没插到位导致设备无法充电的情况。USB输出部分的电路支持5V/2.4A的单口输出，总输出电流达到3.5A，可以同时给两台手机或者平板设备充电，满足出行时多个电子设备的充电需求，不需要额外携带多口充电头。从结构设计的合理性来看，这款产品将所有功能模块紧凑排布在立方体内，没有浪费内部空间，各部件之间的安全距离都满足低压电器的相关标准，既保证了功能的完整性，又控制了整体的体积与重量，整机重量控制在120g左右，携带时不会有明显的坠重感。
