复古欧式十字护手长剑造型结构设计

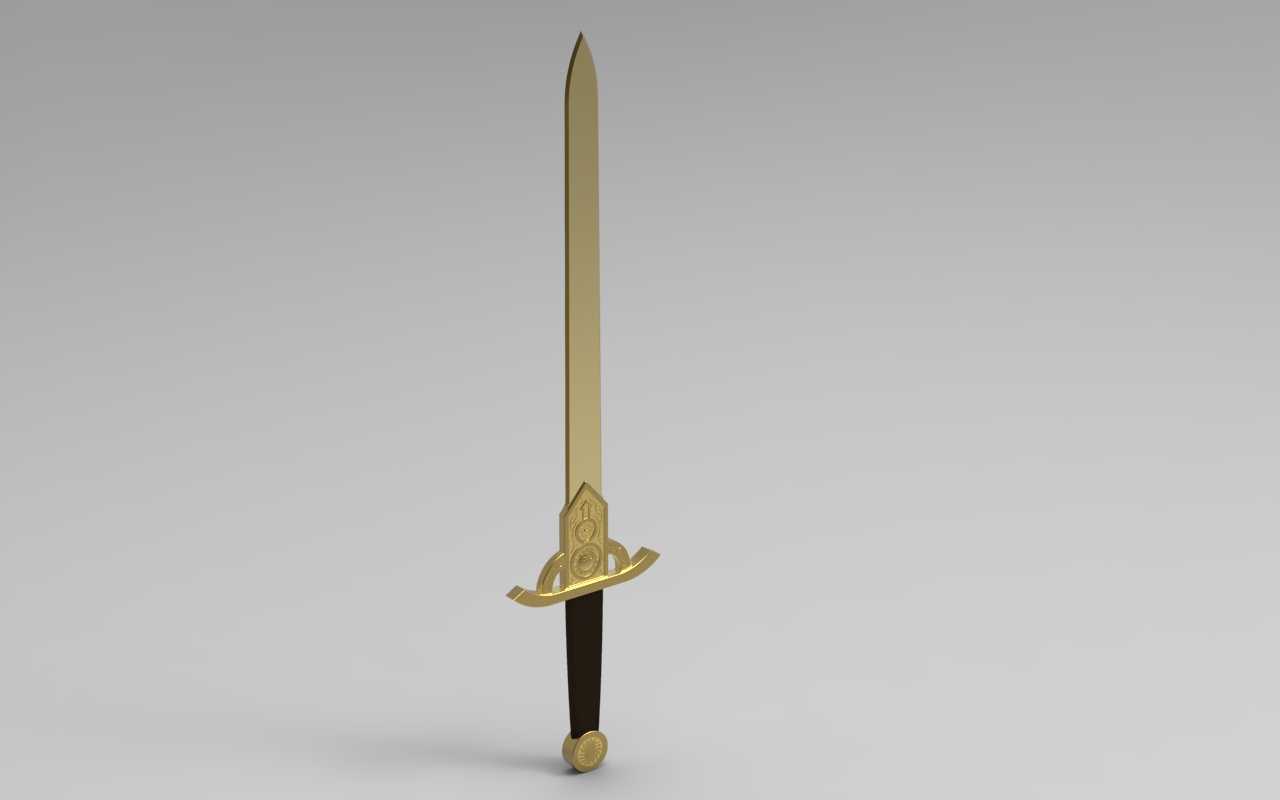

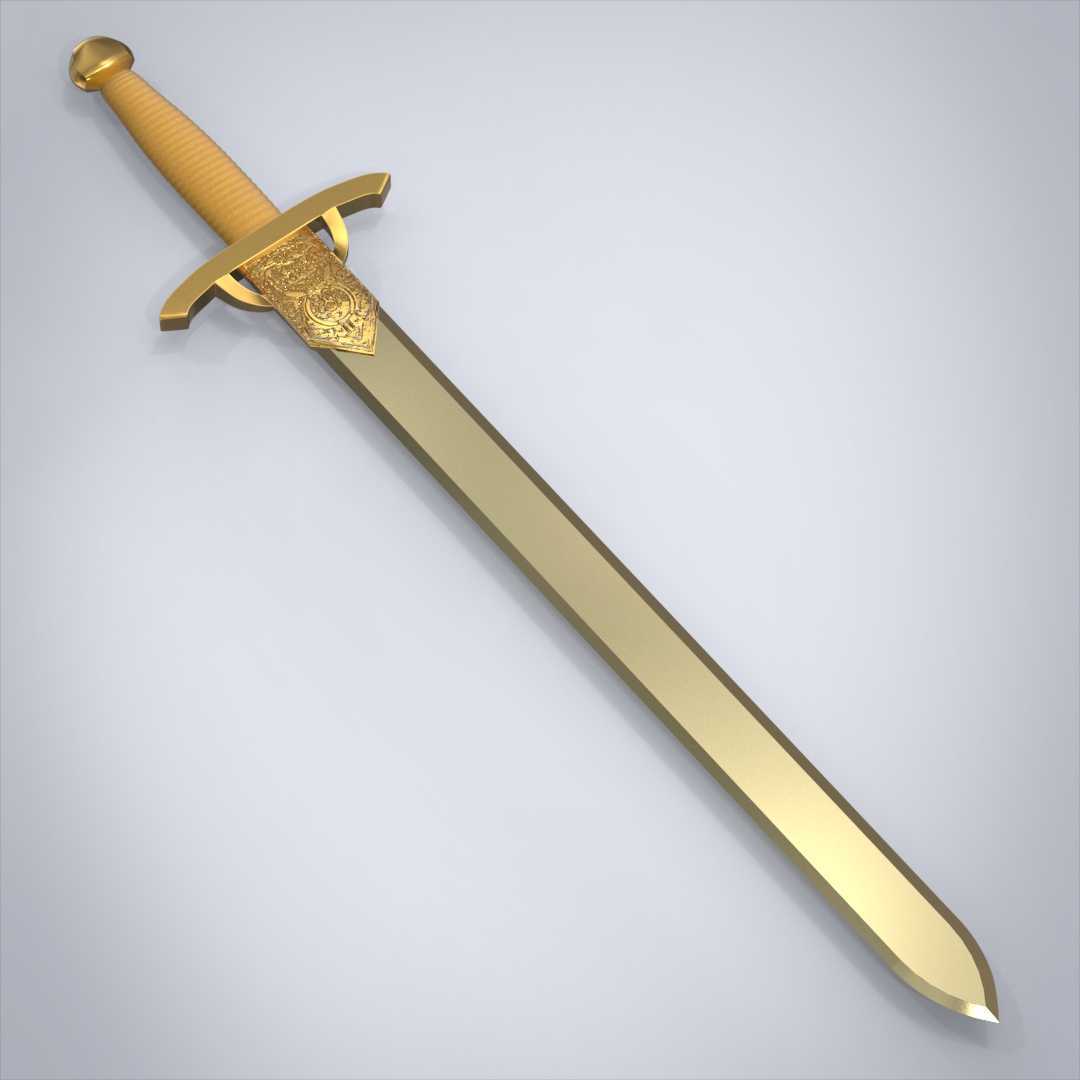

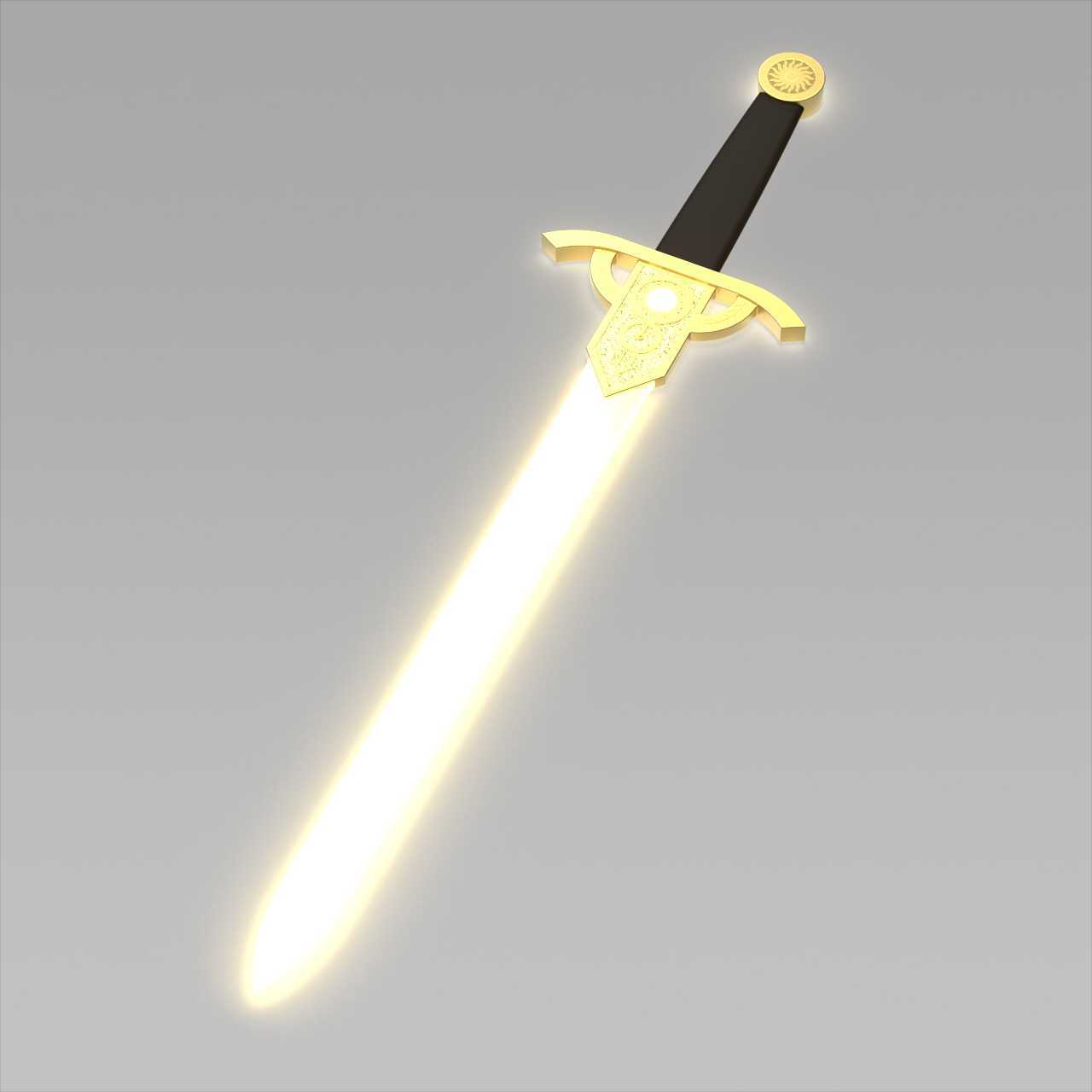

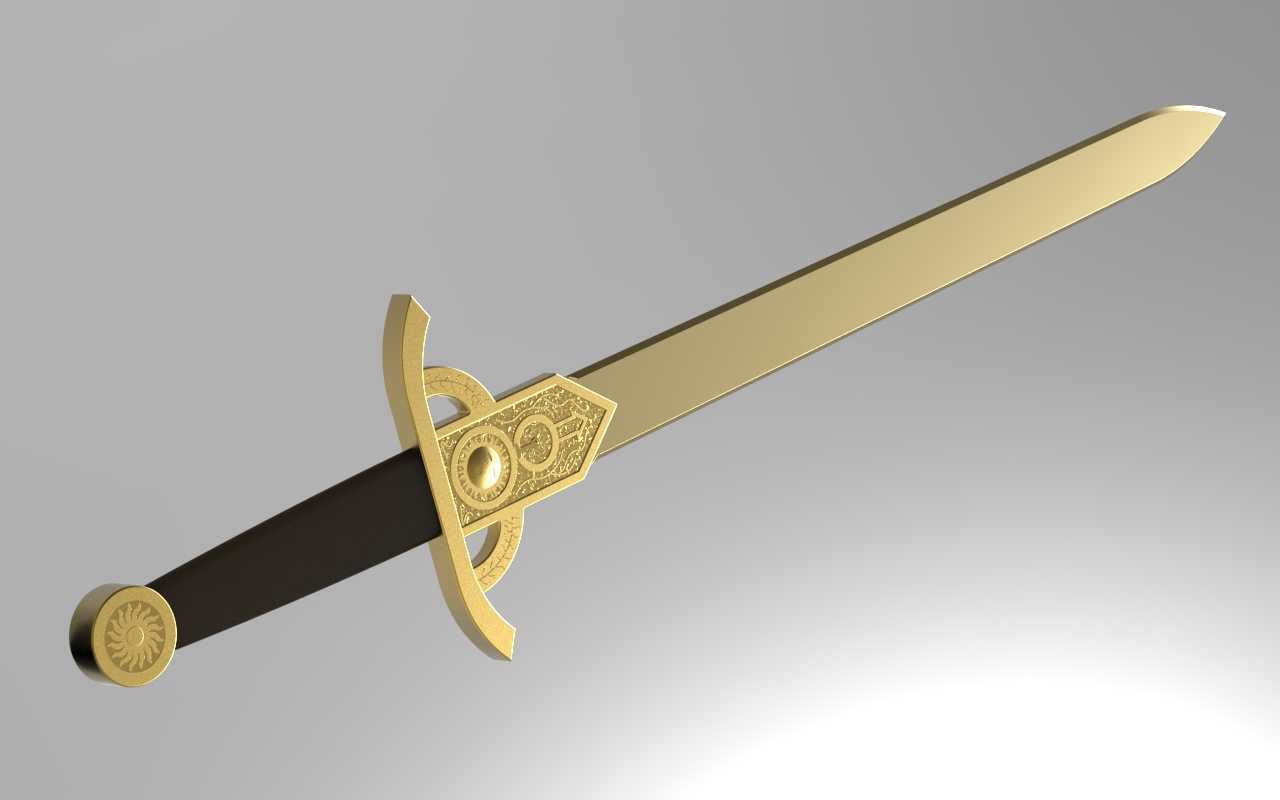

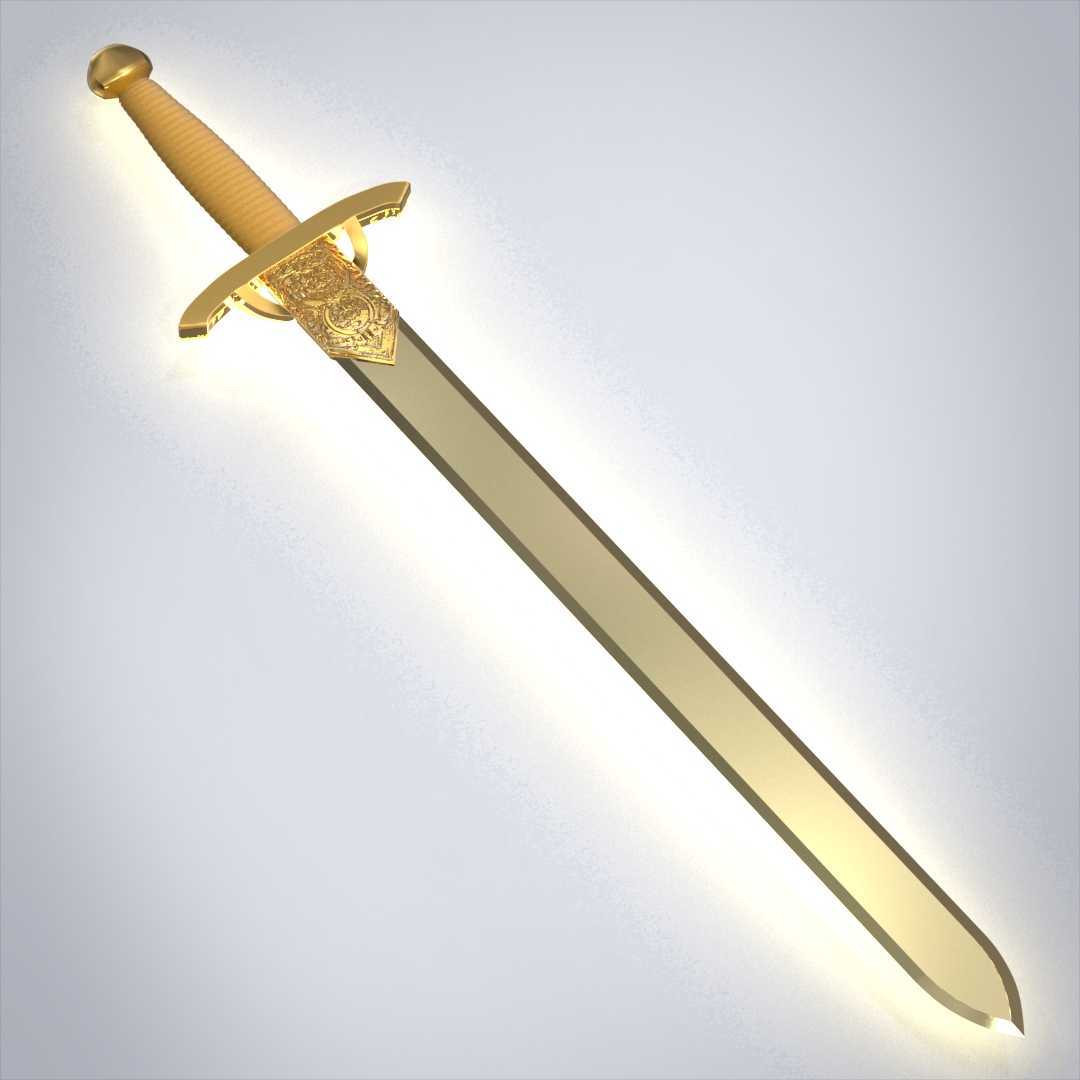

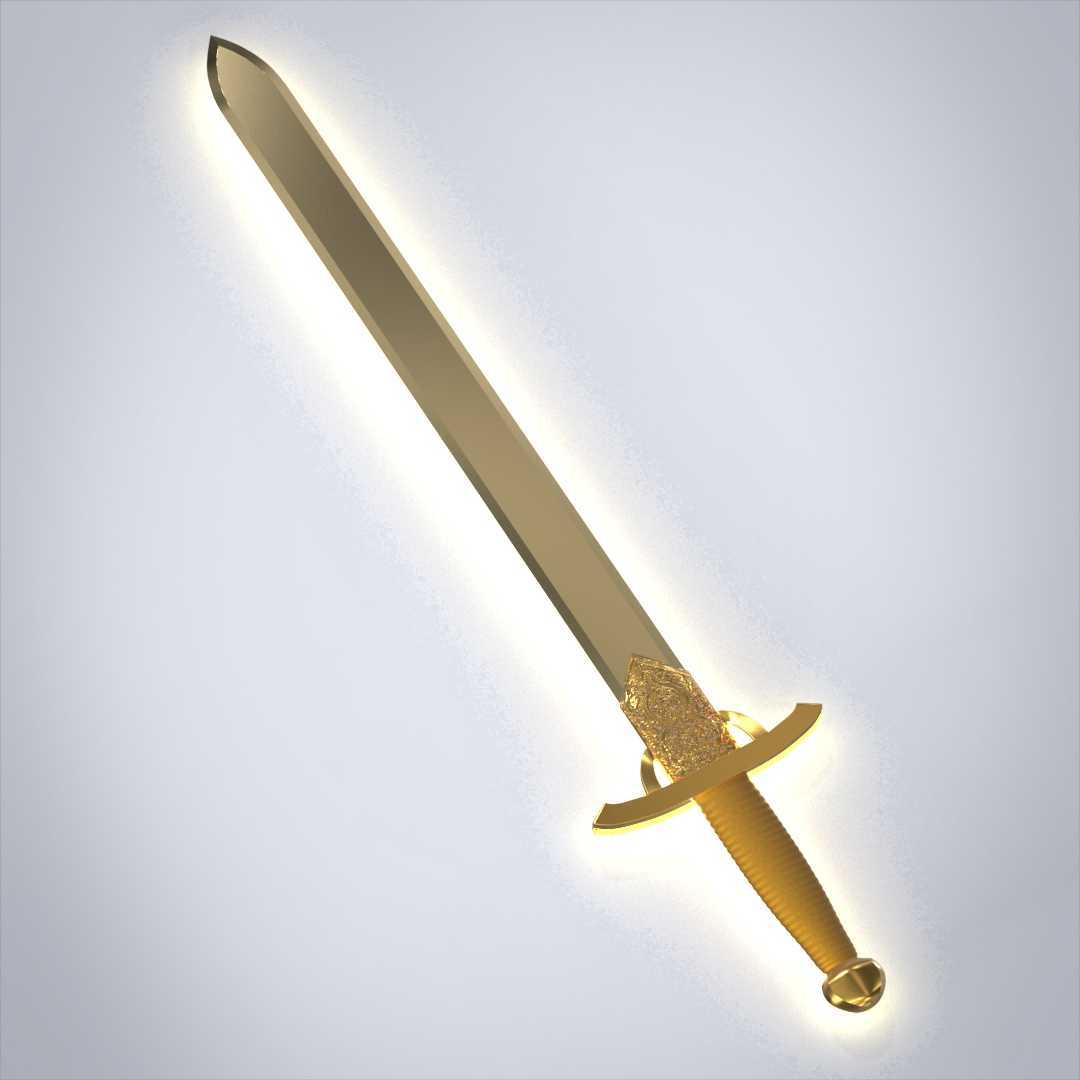

　　本次设计的长剑造型结构，整体采用对称式布局，从结构分区上可划分为柄首、握柄、十字护手、剑身四个核心功能段，各段之间通过过渡结构实现刚性连接，无额外活动装配部件，整体为一体化刚性结构。从实际应用场景来看，该类造型结构可用于影视道具制作的原型参考、文创周边产品的结构打样、冷兵器文化展示展品的结构设计基底，也可作为金属工艺摆件的三维结构参照，适配不同材质的加工落地需求。

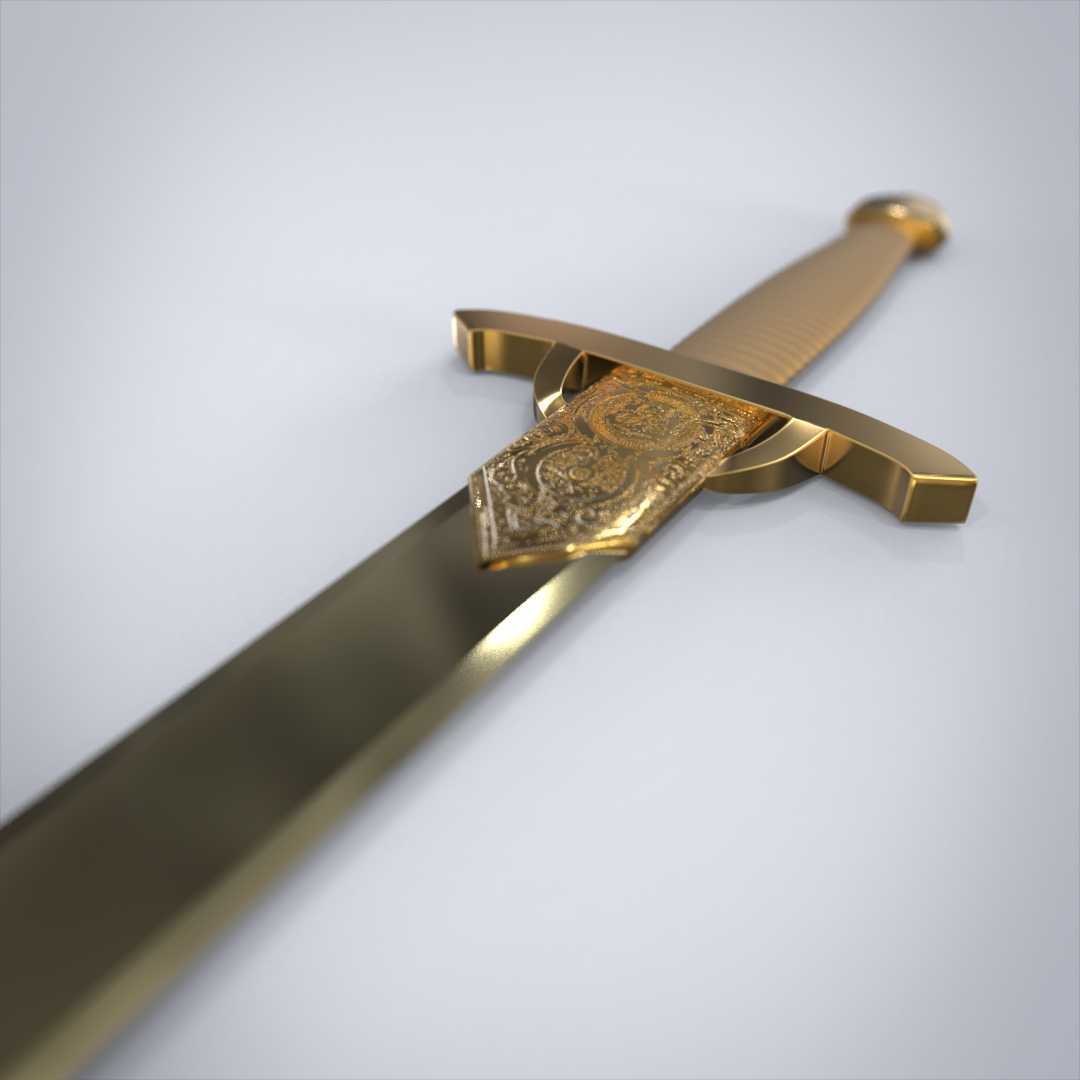

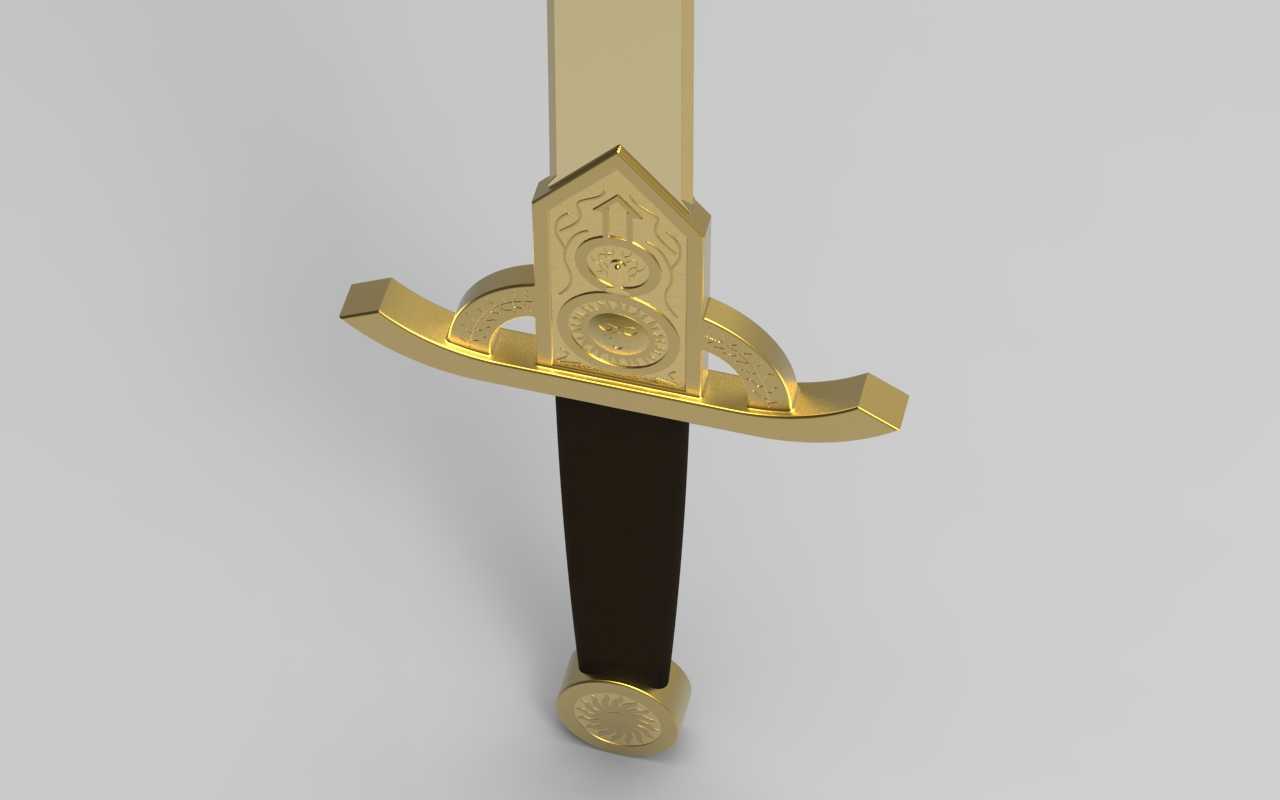

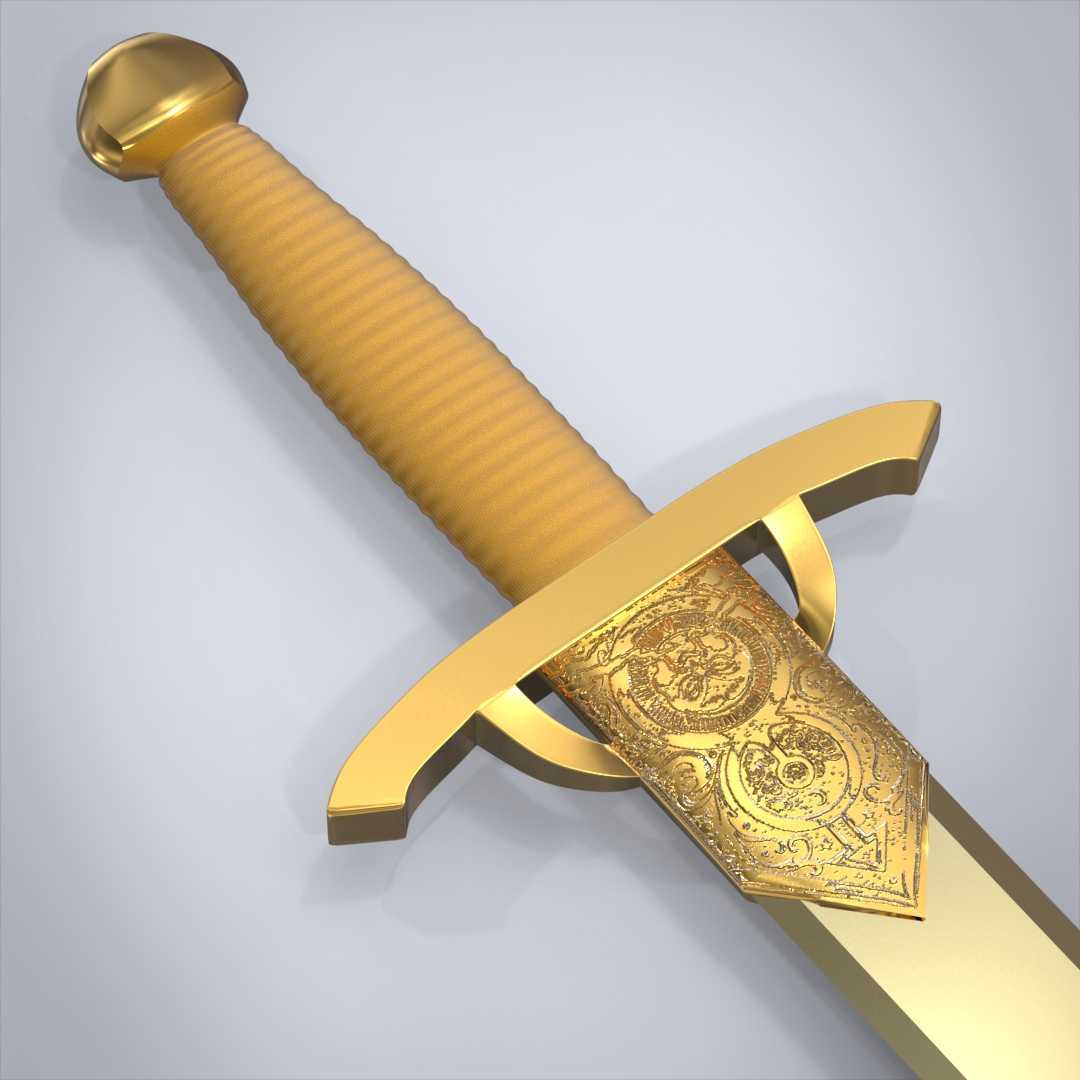

　　从功能特性层面来看，柄首采用圆弧形收边的配重结构，重量占整体重量的12%左右，能够平衡剑身前段的重量，让整体握持时的重心落在护手前方2-3cm区间，符合手持类长条形器物的配重逻辑，避免出现头重脚轻的握持不适感。握柄段采用带细微防滑纹理的柱形结构，直径适配成年人手掌握持的围度，表面的纹理结构既可以提升握持时的摩擦力，也能在视觉上模拟传统缠绳握柄的质感，同时结构上做了等直径的柱面设计，便于后续做表面包覆处理，不管是包裹皮革、缠绳还是做金属蚀刻纹理，都有足够的安装贴合面。十字护手采用向两侧对称延伸的平直翼型结构，护手与剑身连接的位置做了局部浮雕式的加厚结构，既可以在视觉上提升装饰性，也能强化护手与剑身连接位置的结构强度，避免该位置受侧向力时出现应力集中断裂的问题，护手两端做了圆弧收边，没有尖锐棱角，避免使用或者展示过程中出现剐蹭划伤的情况。

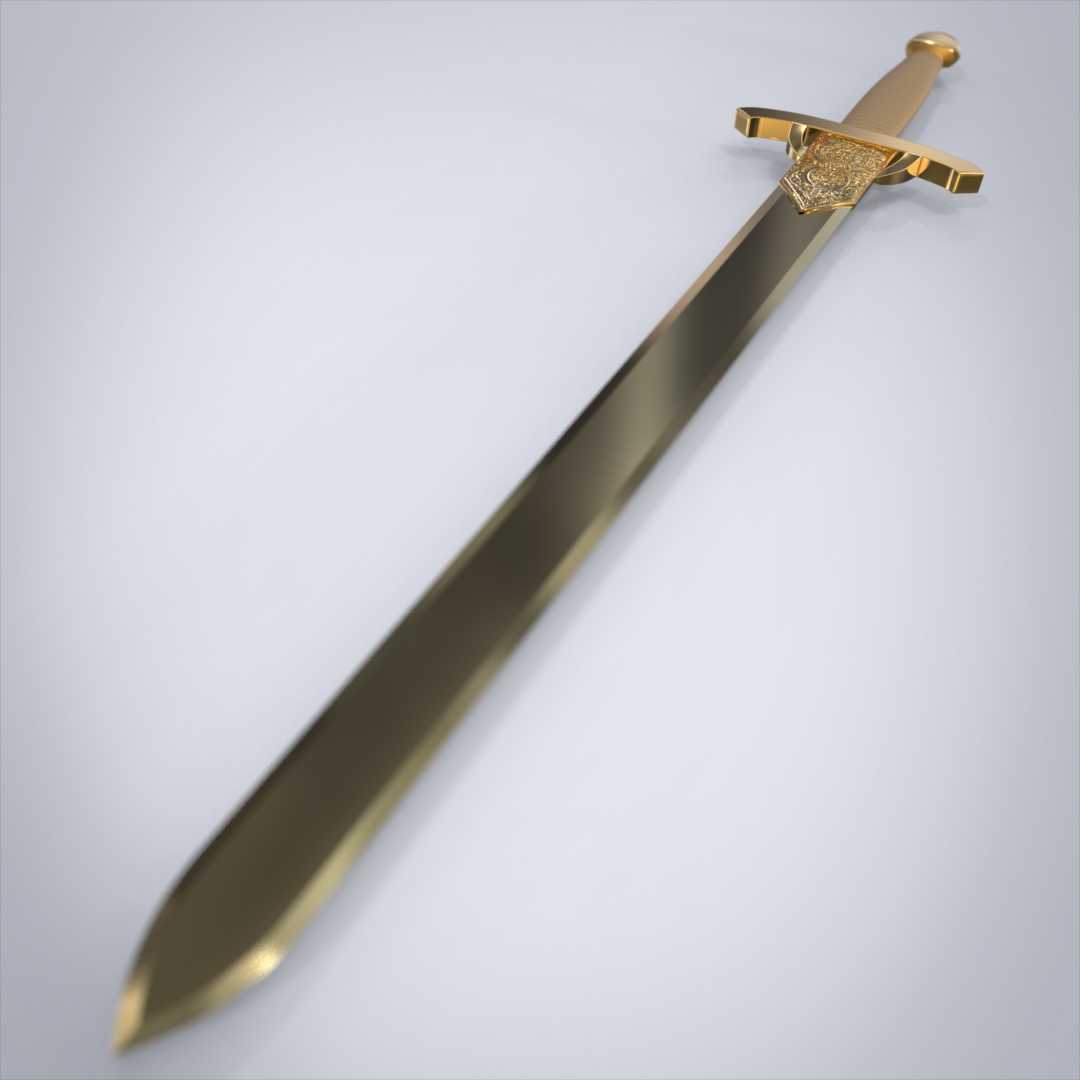

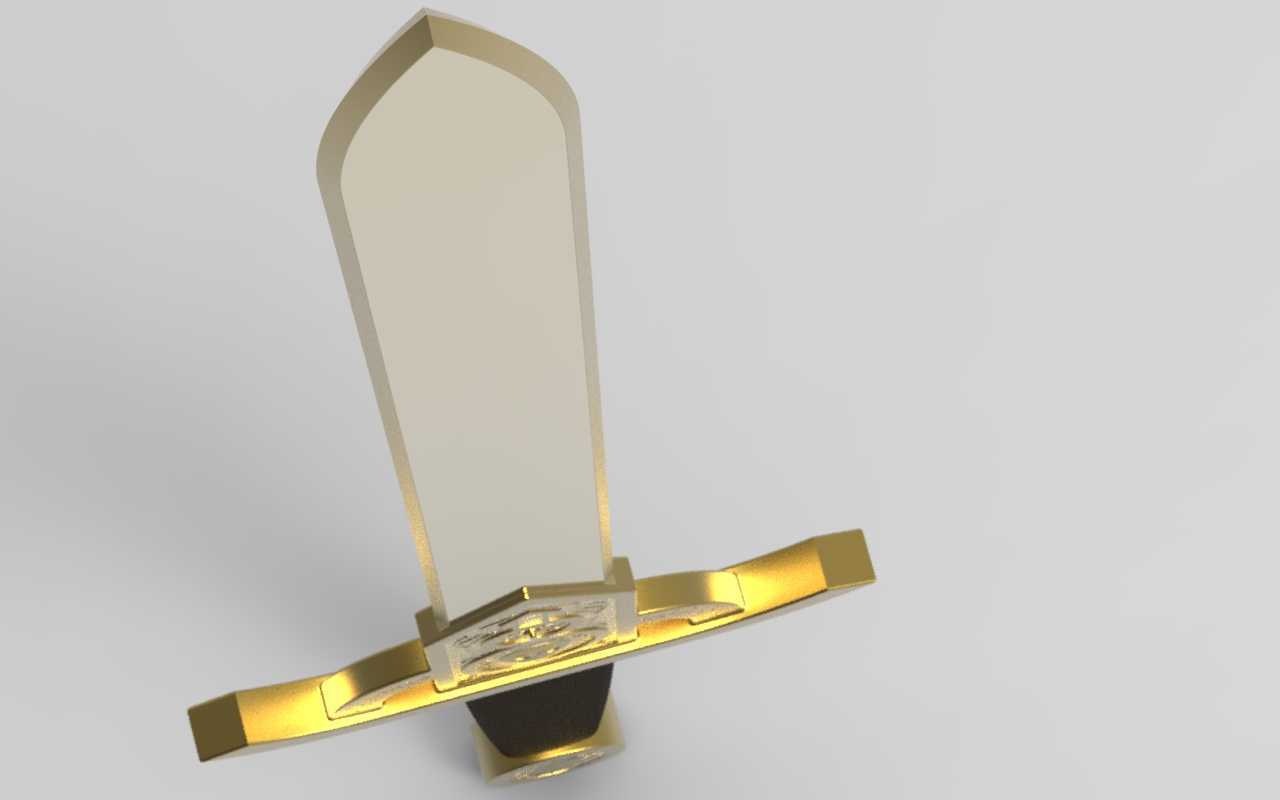

　　剑身部分采用等宽渐薄的结构设计，从靠近护手位置的根部向剑尖位置做平缓的厚度递减，剑身两侧的刃部做了对称的斜面收边，剑尖位置采用圆弧收尖的结构，没有做过于尖锐的锐角处理，兼顾造型还原度与展示使用的安全性。剑身表面做了平整的大面设计，没有多余的凹槽或者镂空结构，既降低了加工时的曲面复杂度，也能保证整体结构的刚性，在做表面处理比如抛光、镀金、做旧的时候，平整的大面更容易获得均匀的处理效果。

　　从设计思路上来说，整体结构优先保证各段的同轴度，柄首、握柄、护手、剑身的中心轴线完全重合，避免出现偏心导致的重心偏移问题。各连接位置都做了圆角过渡，没有直角锐边，一方面是降低应力集中系数，提升结构的抗弯折能力，另一方面也避免加工过程中出现刀具崩损的问题，同时在后续做表面喷涂或者电镀处理时，圆角位置的镀层或者涂层附着力更好，不容易出现积漆或者镀层不均的问题。

　　从外形尺寸与安装边界来看，整体长度控制在适合桌面摆件或者手持道具的区间，总长度约110cm，其中握柄长度约18cm，适配单手握持或者双手辅助握持的尺寸需求，护手单侧延伸长度约8cm，整体最大宽度出现在护手位置，约16cm，剑身最大宽度约4cm，整体最大厚度出现在柄首位置，约3cm。如果用于摆件制作，底部可搭配适配的展示底座，底座的安装槽宽度预留4.5cm即可容纳剑身根部，安装时不需要额外在剑身上做打孔固定，依靠剑身自重与卡槽的限位即可实现稳定放置；如果用于手持道具制作，可在握柄内部预留中空腔体，用于放置配重块调整整体重量，腔体直径可控制在1.5cm以内，不会破坏握柄外部的结构强度，也不会影响外部纹理的完整性。

　　在结构校验层面，针对剑身的侧向受力做了模拟验证，在剑尖位置施加100N的侧向力时，剑身最大形变量不超过2mm，撤去外力后可完全恢复形变，不会出现永久弯折的问题；护手位置施加垂直于剑身方向的200N冲击力时，护手与剑身连接位置的最大应力低于常用金属材料的屈服强度，不会出现断裂或者变形的问题。整体结构的曲面全部采用G2连续过渡，没有碎面或者尖角曲面，不管是用于CNC加工、3D打印还是失蜡铸造，都能顺利生成加工路径，不需要额外做曲面修补，适配多种加工工艺的落地需求。
