四轴飞行器动力电机组件三维设计

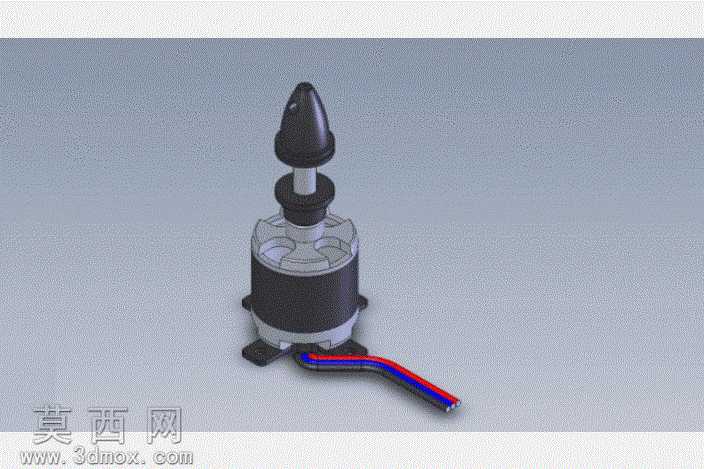

本作品为四轴飞行器配套的动力电机组件三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自底向上的装配建模思路，先逐一完成单个零件的特征构建，再通过配合约束完成整体装配，确保各部件的装配公差符合航模动力系统的实际安装要求。模型主体还原了外转子无刷电机的完整结构：底部设计有带安装孔的固定底座，用于将电机锁紧在飞行器机臂端，底座上方为定子绕组承载的机壳部分，建模时通过拉伸、切除特征还原了机壳表面的散热槽结构，同时赋予哑光黑色磨砂材质模拟真实电机的金属喷塑外壳质感；机壳内部的定子铁芯部分采用叠片式结构的简化建模，通过环形阵列特征还原铁芯的线槽排布，赋予银灰色金属材质体现硅钢片的材质特性。转子部分包含顶部的整流头、转轴与转子磁轭，整流头采用流线型圆锥造型，通过旋转凸台特征生成，表面赋予亮面黑色塑料材质，降低飞行器飞行时的空气阻力；转轴采用圆柱拉伸特征构建，赋予亮面镀铬金属材质，还原传动轴的光滑金属质感。电机侧方延伸出的电调连接线采用红蓝双色分色设计，通过扫描特征生成带自然弯曲弧度的线体，分别赋予红色、蓝色绝缘塑料材质，还原航模动力线的外观特征。渲染阶段采用工作室均匀布光方案，主光源从斜上方45度投射，搭配辅助补光消除结构暗部阴影，开启环境光遮蔽效果突出各部件的装配层次，同时添加轻微的地面反射效果，让整体渲染效果更贴近实物展示质感。设计过程中充分考虑了四轴飞行器动力系统的实际使用需求，各部件的尺寸比例严格参照常用22系列航模无刷电机的实际参数设定，安装孔位、出线方向等细节均符合实际装机要求，既可以作为航模设计的动力组件参考，也可用于三维建模教学的装配案例使用。
