剖视结构汽轮发电机三维设计作品

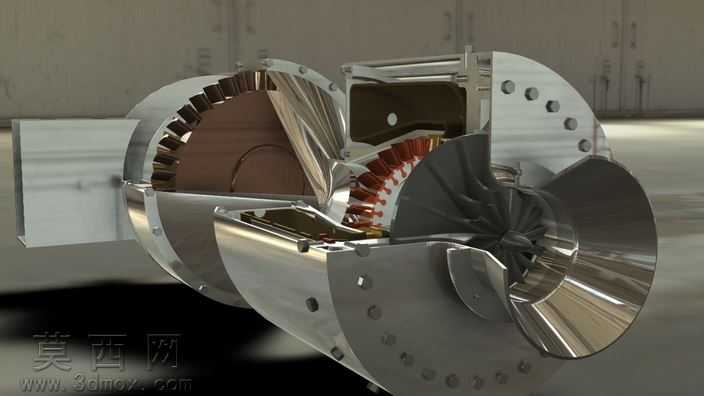

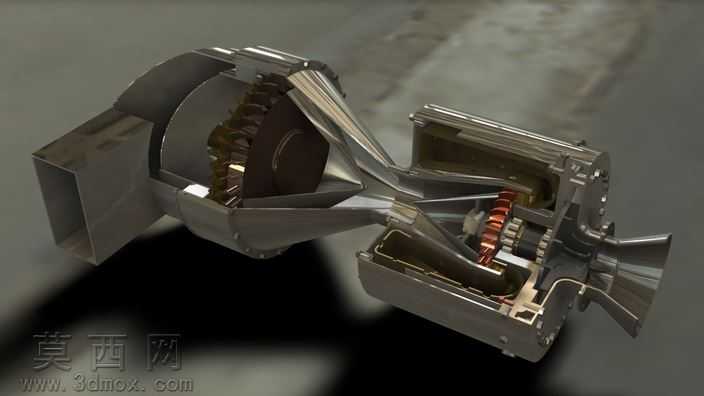

本作品为汽轮发电机的剖视展示三维模型，建模阶段采用自顶向下的设计思路，先梳理汽轮发电机整体的气动与传动逻辑，从进气端的导流结构开始，依次完成涡轮叶轮、传动齿轮组、发电定子转子、排气扩压段的独立零件建模，再按照实际装配约束完成总装配合，所有零件的配合公差参考实际工业汽轮发电机的设计标准设定，保证各旋转部件的同轴度、啮合间隙符合真实设备的运行要求。建模过程中对内部核心结构做了剖视处理，将外壳做半剖切展示，清晰呈现内部的动力传递路径：高温高压气流从进气道进入后冲击涡轮叶片旋转，通过同轴的齿轮传动结构带动转子在定子腔体内旋转，完成机械能到电能的转换，齿轮组的齿形、轴承的安装位、绕组的排布都做了精细化还原，没有省略核心传动与发电结构。材质渲染阶段，为不同功能部件匹配了对应的工业材质：外壳部分采用耐高温铸钢材质，添加了细微的铸造纹理与使用质感，涡轮叶片采用高温合金材质，表现出金属在高温工况下的哑光金属质感，齿轮传动部件添加了轻微的润滑油膜反光效果，定子绕组部分采用绝缘漆包裹铜线的材质表现，区分铜质导线与绝缘层的质感差异，底座与连接法兰采用结构钢材质，添加了表面氧化的细微质感，让整体渲染效果贴近真实工业设备的视觉表现。结构设计上还原了汽轮发电机的核心功能分区，进气导流段的渐缩流道符合气动设计逻辑，能够引导气流平顺冲击涡轮叶片，齿轮传动腔预留了润滑与密封结构的安装位，发电腔体的定子与转子间隙按照真实发电设备的气隙要求设定，排气段的扩压结构能够降低出口气流流速，提升整体能量利用效率，各连接部位的螺栓、密封槽、定位销等细节结构都做了完整还原，既可以作为汽轮发电机结构教学的展示模型，也能够为相关能源装备的结构设计提供参考，帮助设计者直观理解汽轮发电机的内部动力传递与能量转换逻辑。
