便携式可折叠风力发电机组三维结构设计

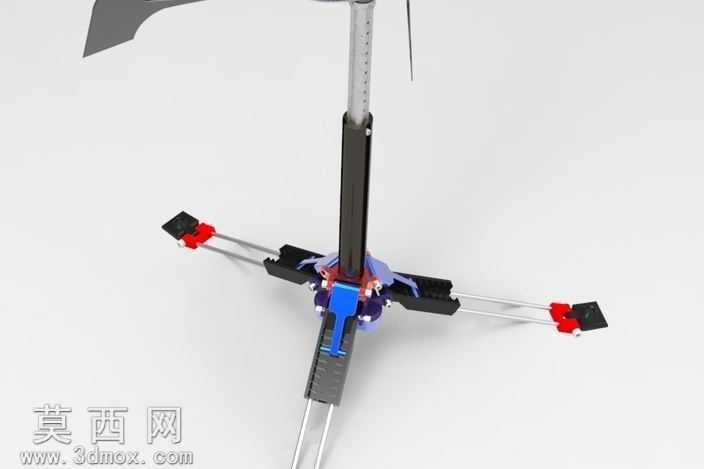

本作品为便携式风力发电机组的三维建模设计成果，整体采用轻量化可折叠的结构思路，适配户外移动供电、应急备电等场景的使用需求。建模过程中首先完成整体功能模块的拆分，将机组划分为风轮捕捉模块、中心传动发电模块、可伸缩支撑立柱、折叠式固定支腿四大核心部分，各模块间通过标准化的连接结构完成装配，既保证整体结构的装配精度，也还原了设备实际使用时的展开、收纳两种状态的结构逻辑。在建模细节处理上，风轮叶片采用符合小型风力发电气动特性的曲面造型，通过三维软件的曲面放样、曲率连续调整完成叶片型面构建，保证叶片曲面顺滑无折角，还原真实风电叶片的气动外形特征；中心发电模块集成了传动连接结构、发电主体外壳、线路引出结构，外壳部分通过抽壳、圆角处理还原工业产品的外观质感，内部预留的传动装配位完全匹配小型发电机组的实际传动尺寸逻辑。可伸缩支撑立柱采用多段式套接结构，建模时通过配合约束还原立柱的伸缩行程与锁紧结构，保证伸缩动作的结构合理性；底部的折叠支腿采用对称式四腿布局，每个支腿设置有可翻转的铰接结构与末端防滑固定结构，支腿展开后可形成稳定的支撑平面，收纳时可完全收拢贴合立柱，大幅缩小设备收纳后的整体体积。材质渲染环节针对不同部件匹配对应材质属性，风轮叶片采用哑光复合工程塑料材质，支撑立柱采用哑光金属铝合金材质，支腿末端的防滑部件采用黑色橡胶材质，中心发电模块的外壳采用亮面工程塑料搭配局部金属装饰件，通过材质的粗糙度、反光度参数调整，让渲染效果贴近真实工业产品的视觉质感。整体设计在结构合理性上做了充分考量，所有铰接、套接、锁紧结构都预留了合理的装配间隙，既保证三维模型的可装配性，也为后续的结构优化、实物打样提供可靠的三维数据参考，充分兼顾了便携性与结构稳定性的设计需求，适配户外无电网场景下的小型供电使用需求。
