AISI1020钢手动夹持钳子三维设计

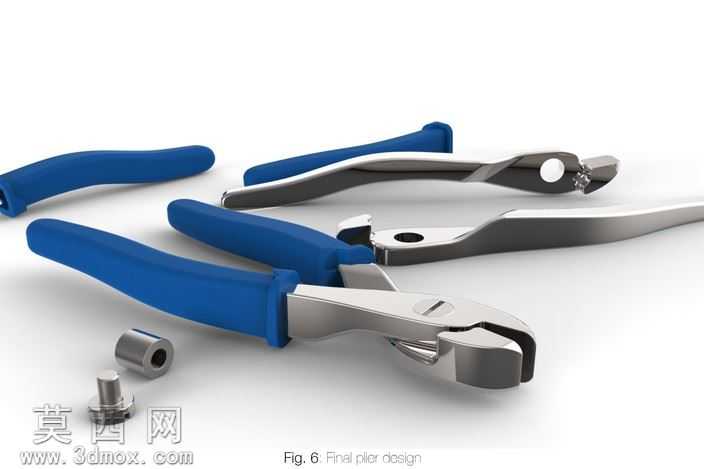

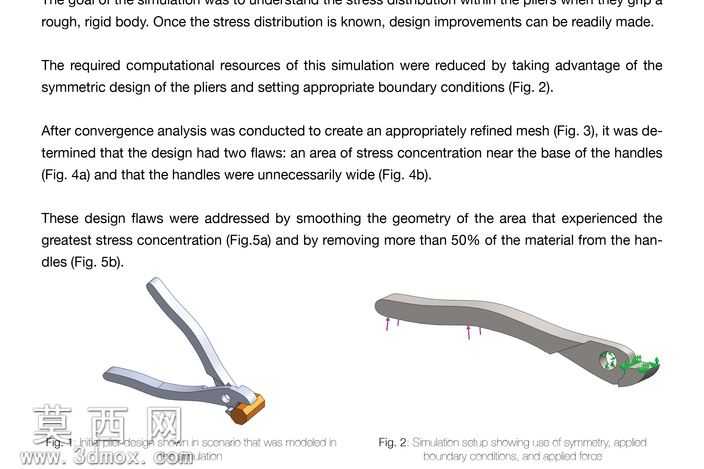

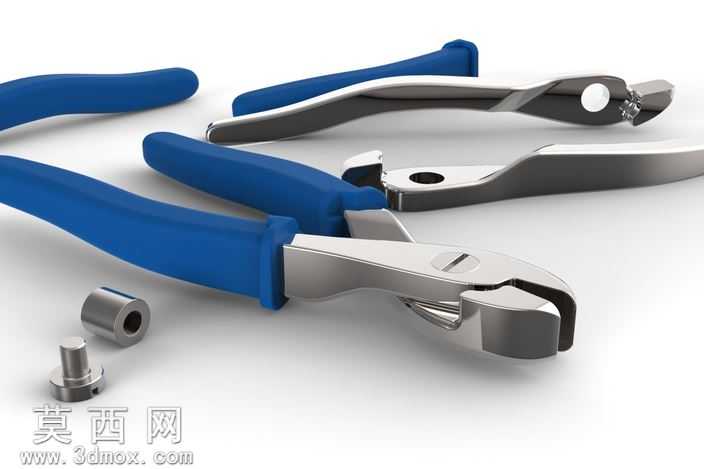

本作品为手动夹持类钳子的三维建模设计，建模阶段采用SolidWorks完成全参数化结构搭建，首先依据手动钳子的功能需求规划整体尺寸比例，将模型拆分为钳头剪切夹持结构、金属钳身、防滑手柄三个核心模块逐一构建。钳头部分精准还原了剪切刃口的咬合角度与夹持面的防滑纹理结构，通过曲面建模完成钳身金属部分的流线型过渡，既保证结构力学性能的合理性，也还原了工业级钳子的外观质感。手柄部分采用符合人体工学的弧形曲面设计，建模时预留了防滑包覆层的装配间隙，各部件之间的铰接轴孔、配合间隙均按照实际五金工具的装配公差设置，确保模型可直接用于后续的装配干涉检查与结构验证。材质与渲染阶段，金属钳身部分赋予AISI1020钢的材质属性，调整金属材质的粗糙度、反射率参数还原冷轧钢材经抛光处理后的哑光金属质感，手柄部分赋予蓝色橡塑防滑材质，通过调整材质的漫反射、凹凸贴图参数模拟橡塑表面的细腻磨砂触感，场景中搭配的金属轴套、螺栓等小零件也统一赋予对应的金属材质，采用三点布光方案完成渲染，主光源模拟工业摄影的柔光效果，辅光源补全金属结构暗部的反光细节，环境光调整整体画面的明暗层次，最终渲染图清晰呈现钳子的结构细节与材质质感。设计过程中针对钳子的受力特性做了结构优化，依据100磅夹持力的使用需求调整钳身的壁厚与铰接点位置，确保结构强度满足使用要求，同时修正了初始设计中手柄部分的比例问题，将手柄握持区域的弧度调整至更贴合手部握持的形态，避免使用过程中出现应力集中的问题，整体模型结构完整，细节还原度高，可用于五金工具的产品展示、结构教学以及有限元受力分析等场景。
