汽车动力系统涡轮增压器结构三维设计

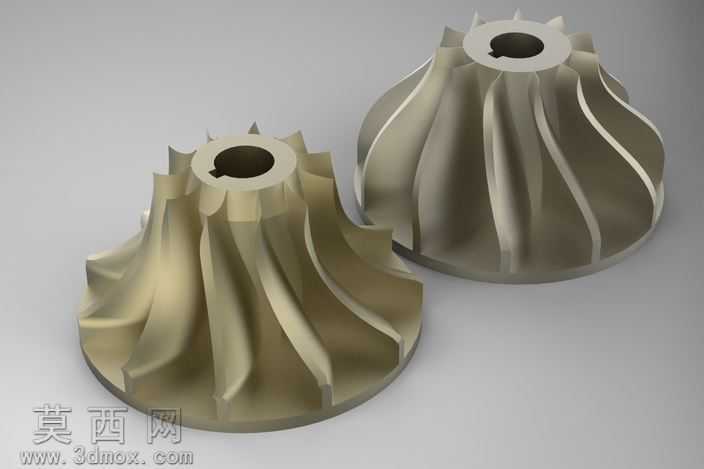

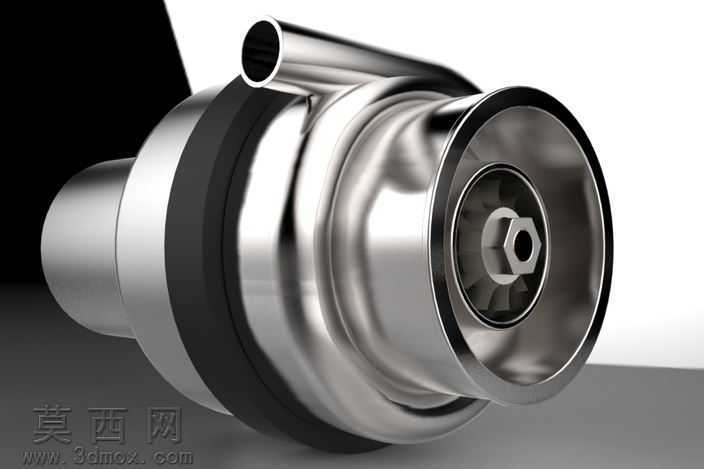

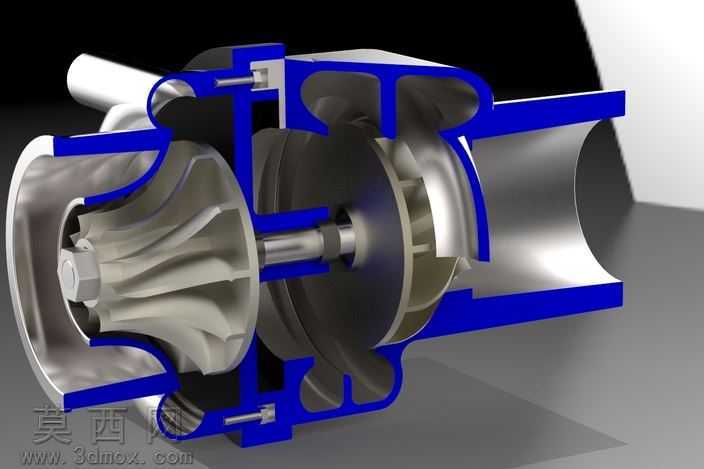

本作品为涡轮增压器的三维数字化设计模型，建模过程严格遵循机械零部件的真实设计逻辑，以还原装置实际机械功能为核心目标开展全流程构建。建模阶段首先梳理涡轮增压器的核心组成模块，依次完成压气机壳体、涡轮壳体、中间体连接段、进出气接口、内部叶轮组件、密封环结构的独立建模，各部件的尺寸比例参考量产车用涡轮增压器的通用参数设定，保证各装配位置的公差匹配符合机械设计规范，相邻部件的贴合面、连接止口均做了精准的结构约束，可直接用于虚拟装配验证。材质与渲染环节针对不同部件的实际材质属性做了区分设置：壳体类部件采用抛光金属材质，还原铸钢/铝合金壳体经精密加工后的金属光泽，表面添加细微的机加工纹理与使用质感，避免塑料感失真；密封胶圈部件采用哑光黑色橡胶材质，调整粗糙度参数还原橡胶的漫反射特性；进出气接口的金属管段做了轻微的拉丝纹理处理，区分于壳体的高光金属质感；内部叶轮部件做了金属亚光处理，突出叶片的曲面结构特征。渲染阶段采用影棚级布光方案，主光源从侧上方投射突出金属壳体的曲面轮廓，辅助光源补光消除结构暗部死黑，环境光添加微弱的冷色调反射，强化金属材质的真实质感，最终渲染效果清晰展现涡轮增压器的外部轮廓与核心结构特征。设计思路上优先保证模型的结构完整性，没有做过度的简化处理，既还原了涡轮增压器的外部安装接口、壳体分层结构，也保留了内部叶轮的叶片形态、中心轴连接结构，能够清晰演示废气驱动涡轮、同轴带动压气机叶轮压缩进气的核心工作原理，模型整体结构严谨，曲面过渡顺滑，无破面、错面等建模问题，可用于机械原理教学、产品结构展示、动力系统配套设计参考等场景，完整呈现了这类动力增压部件的典型机械构造。
