水动力淋浴通风涡轮装置结构设计

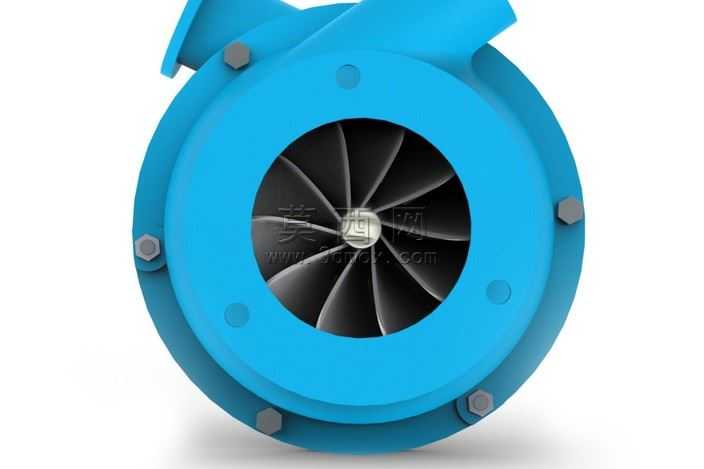

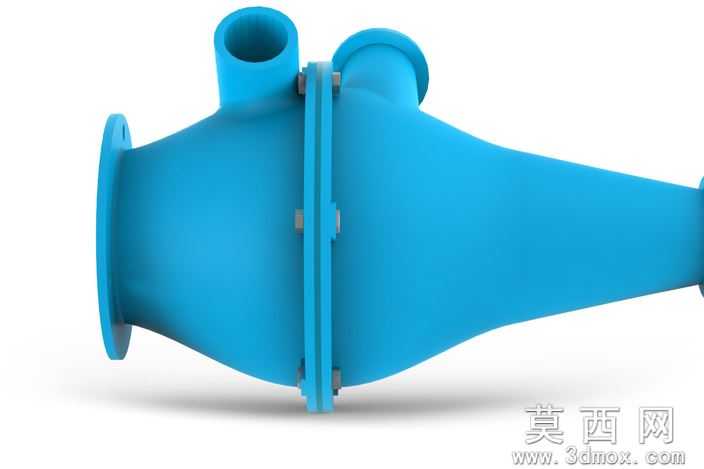

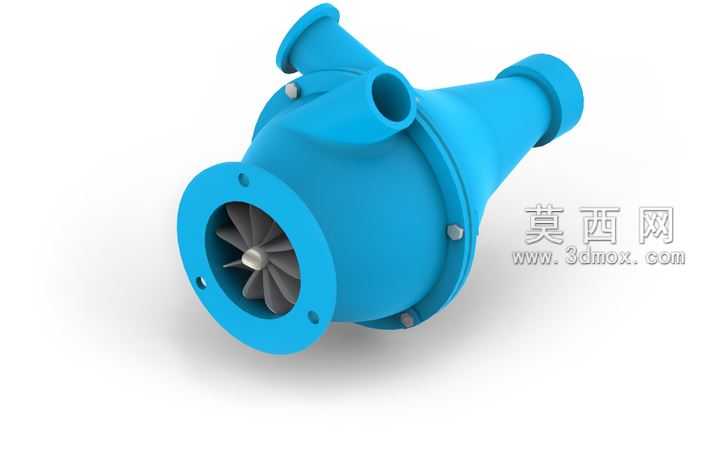

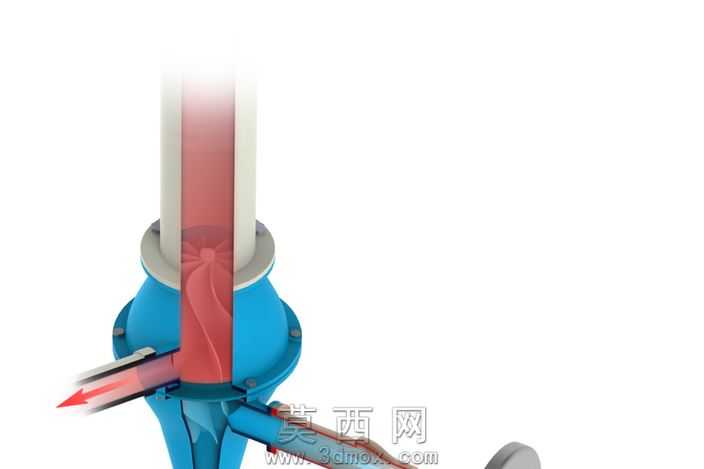

本作品为水动力驱动的淋浴通风装置三维建模成果，整体采用三维参数化建模软件完成全结构搭建，核心参考车用涡轮增压器的经典流体做功结构进行适配性改造，实现无电力供应下的淋浴空间通风功能。建模过程中首先完成核心涡轮叶轮的参数化绘制，根据水流冲击做功的需求调整叶片的曲率、安装角度与叶片数量，每一片叶片均通过曲面放样、加厚、阵列完成，保证叶片曲面顺滑无破面，能够精准模拟水流冲击下的旋转受力状态。涡轮外侧的涡壳结构采用蓝色工程塑料质感的材质进行渲染，涡壳上的安装螺栓、定位凸台均按照实际装配尺寸建模，螺栓采用六角标准件结构，凸台位置对应内部流道的固定需求，涡壳的流道截面采用渐扩式设计，匹配水流进入后推动叶轮旋转、再从侧方出口流出的流体路径，同时兼顾空气抽吸的通风流道布局，实现水流做功与空气流通的双通道互不干扰。渲染阶段采用哑光工程塑料材质表现涡壳外壳，金属质感材质表现内部涡轮叶片与固定螺栓，通过环境光遮蔽效果突出结构的装配层次，清晰展示各部件的装配关系：水流从淋浴龙头接入装置后冲击涡轮叶片旋转，带动同轴的通风叶轮转动，将淋浴空间内的潮湿空气向外排出，全程无需外接电力供应，同时减少热水输送过程中的额外能源消耗，契合绿色节能的设计理念。建模过程中对所有配合面进行了间隙校验，保证旋转部件与固定壳体之间无干涉，各连接部位的密封结构预留了安装位，整体结构紧凑可直接适配常规淋浴管路的安装尺寸，无需额外改造管路即可完成装配，在实现通风功能的同时不影响淋浴的正常出水使用，通过流体动能的回收利用完成通风作业，省去了传统浴室通风扇的电力消耗与布线成本。
