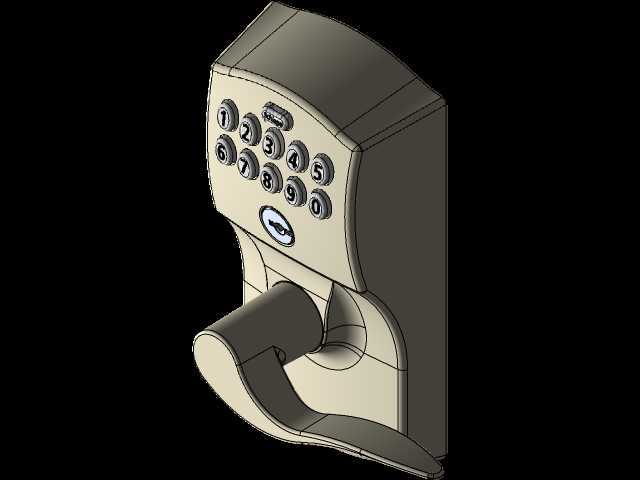

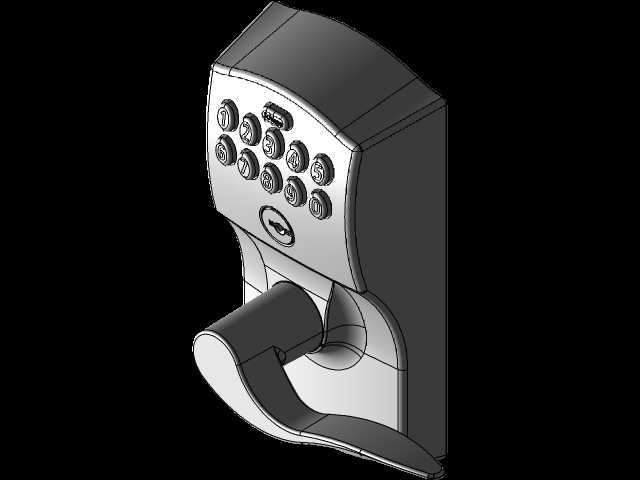

电子锁结构三维设计方案

　　日常做安防类结构设计时，电子锁的三维建模需要兼顾安装适配性与功能可靠性，这类锁具广泛应用在民用入户门、办公区域门禁、商用储物柜等场景，不同场景下的结构设计侧重点存在明显差异。做这款电子锁的结构设计时，首先要考虑安装边界的适配性，常规入户门的门厚区间在40mm到120mm之间，锁体的穿线孔、固定螺柱的位置需要匹配市面上主流的防盗门开孔尺寸，避免用户安装时额外扩孔，降低现场施工的适配成本。锁体内部的结构排布上，要把电子驱动模块、机械锁芯应急结构、锁舌传动组件做分层布局，电子驱动部分要预留足够的走线空间，避免传动件动作时挤压线材造成线路破损，机械应急锁芯的位置要符合日常使用的操作习惯，同时做防钻结构的加强，在锁芯对应外壳位置增加硬化衬片，

　　提升暴力破坏的门槛。锁舌的设计上，主锁舌采用斜舌加方舌的组合结构，斜舌负责关门时的自动落锁，表面做顺滑的圆角处理，减少关门时的碰撞卡顿，方舌在锁止状态下伸出长度不小于16mm，和门框锁扣盒的配合间隙控制在1mm以内，既避免间隙过大导致锁体晃动，也不会因为间隙过小出现锁舌卡滞无法弹出的问题。外壳的曲面过渡要兼顾握持手感与装配公差，外把手的转动角度控制在45度到60度之间，转轴位置做耐磨衬套的预留，长期反复转动也不会出现松旷异响。内部的电路板安装位要做防水胶圈的卡槽设计，应对户外门使用时的雨水泼溅场景，电池仓的位置设计在室内侧面板，更换电池时不需要拆卸锁体主体，卡扣结构做防脱设计，避免电池盖意外脱落。

　　传动齿轮组的模数选择要兼顾传动强度与运行噪音，齿轮啮合间隙控制在合理范围，解锁动作时的运行噪音控制在50分贝以内，不会在夜间解锁时惊扰室内人员。锁体的所有外露边角都做R2以上的圆角处理，避免安装和使用过程中划伤操作人员，固定螺丝的沉头深度要和螺丝头厚度匹配，装配后螺丝头不突出面板表面，保证外观的平整性。做三维建模过程中，需要反复校验各个活动部件的运动行程，模拟关门、上锁、解锁、应急开锁等全工况的动作干涉情况，确保每个部件在极限位置都不会出现碰撞卡滞，同时给装配公差预留0.2mm左右的调整余量，抵消零部件加工时的精度误差，提升成品的装配良品率。
